Ｔｅｃｈｎｉｃｓ　プリメインアンプ　ＳＵ−Ｖ８０　Ｎｏ．５　修理の様子

故障内容

　音途切れ、歪み多い。

原因

　部品劣化、接点接触不良。

処置

　オーバーホール修理。

修理期間

　２０２０年１月７日〜１０日

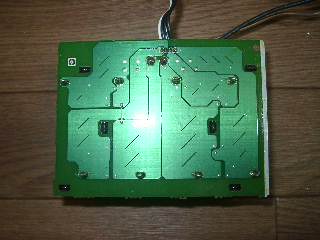

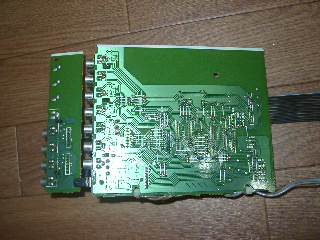

　端子台基板の半田修正。



















　スピーカー端子台の半田修正。

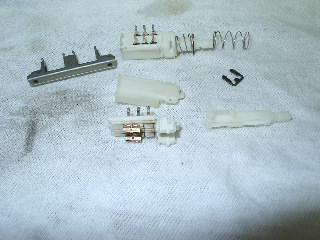

　プッシュスイッチの分解修理。

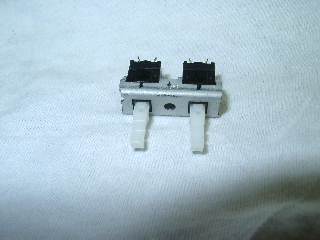

　修理の済んだスイッチ取付けと、半田の修正。

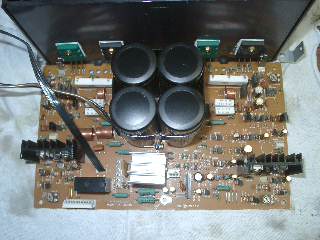

　パワー部の部品交換。

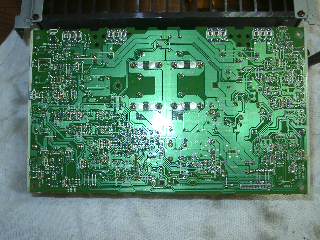

　半田の修正。



















　プッシュスイッチの洗浄修理。

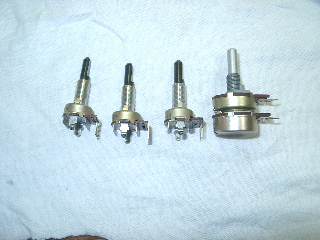

　ボリューム関係の洗浄修理。

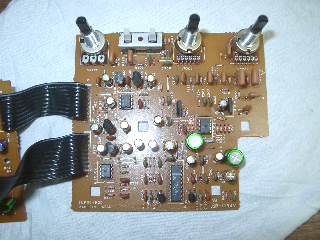

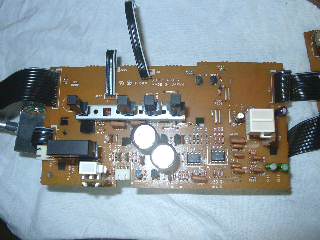

　トーン基板の部品交換と、修理の済んだスイッチ、ボリューム取付け。

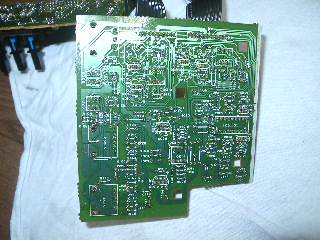

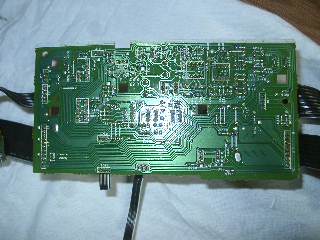

　半田の修正。

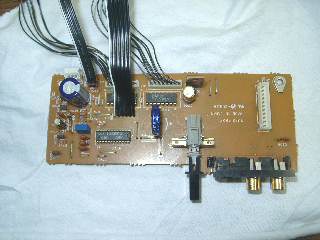

　PHONO基板の部品交換と、修理の済んだスイッチ取付け。

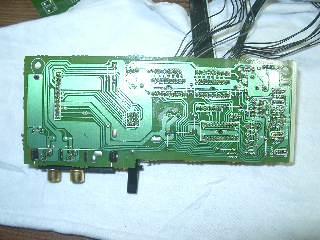

　半田の修正。



















　ロジック基板の部品交換。



















　半田の修正。

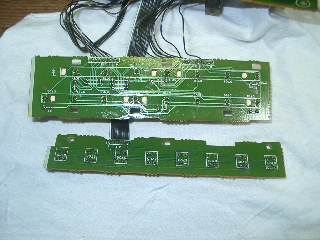

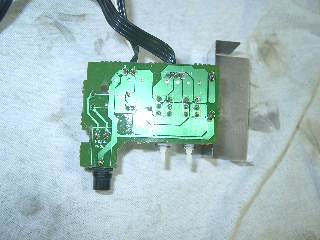

　フロントパネル基板の半田修正。

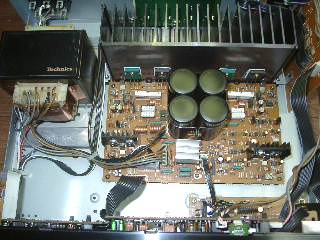

　部品交換が終了しました。

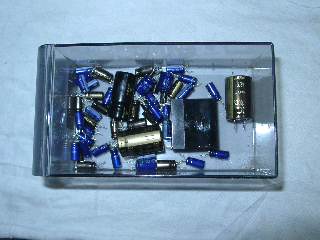

　交換部品です。

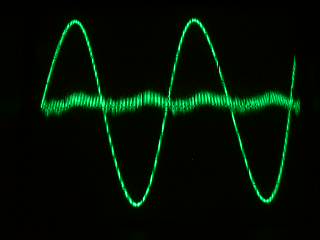

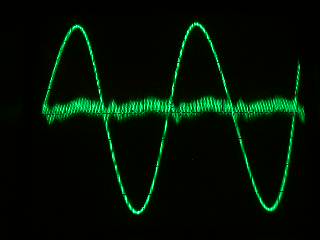

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

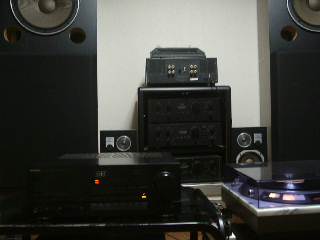

　試聴して完成です。

　ＳＵ−Ｖ８０本来のパワフルなサウンドが蘇りました。ＰＨＯＮＯの音質も
大変優秀です。









　修理完了です。

　
