Technics プリメインアンプ SU−V6X No.4 修理の様子

故障内容

 VRガリ、歪み多い。

原因

 コンデンサー劣化。各接点接触不良。

処置

 オーバーホール修理。

修理期間

 平成28年12月3日〜18日

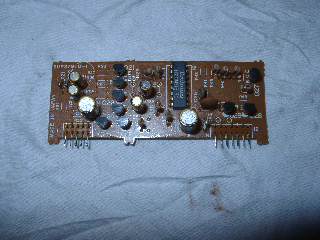

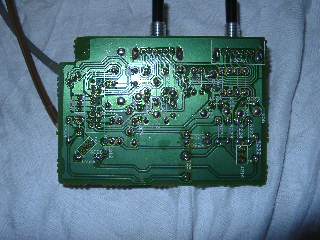

 C.D基板の部品交換。

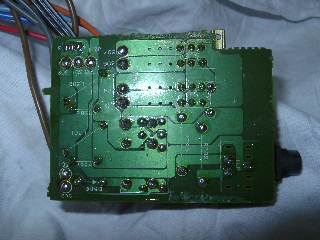

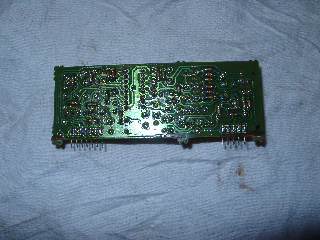

 半田の修正。

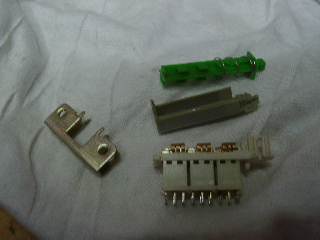

 SW関係は分解修理します。

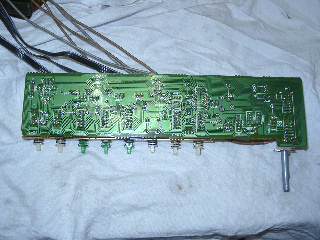

 修理の済んだSW取付けと、半田の修正。

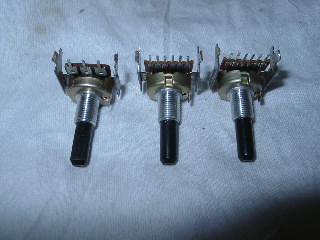

 VR関係は基板より外して洗浄処理します。

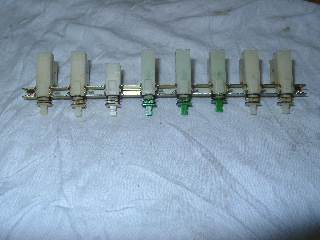

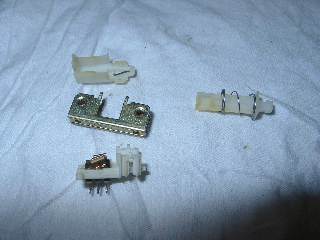

 プッシュSWも、すべて分解修理します。

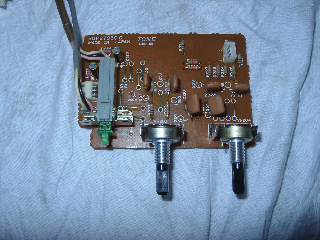

 修理の済んだSW、VR取付け。



















 半田の修正。

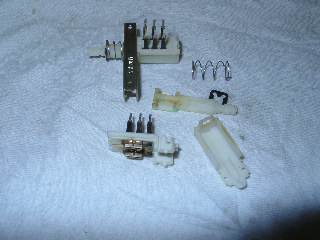

 PHONOセレクタSWの分解修理。

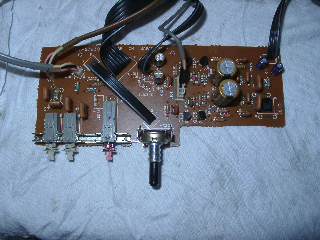

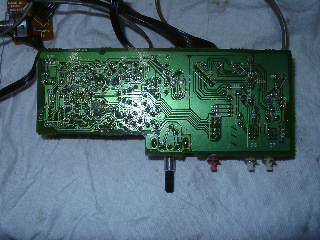

 PHONO基板の部品交換と、修理の済んだSW、VR取付け。



















 半田の修正。



















 MUTESWの分解修理。

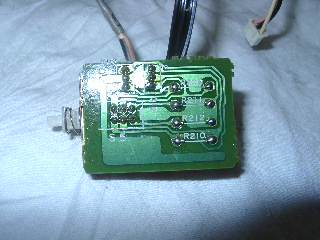

 修理の済んだSW取付けと、半田の修正。

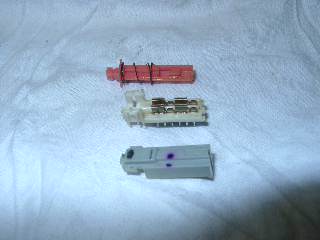

 セレクタSWの分解修理。



















 修理の済んだSW取付けと、半田の修正。

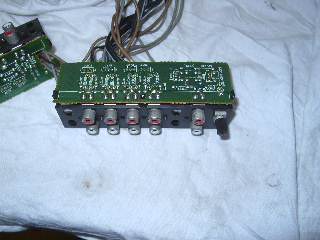

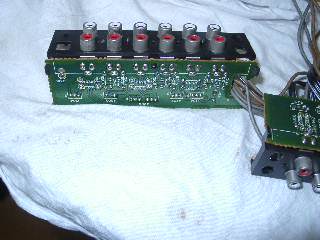

 端子台基板の半田修正。

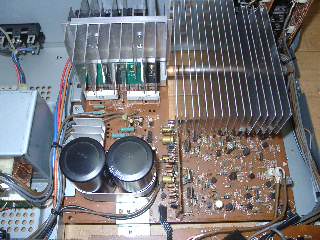

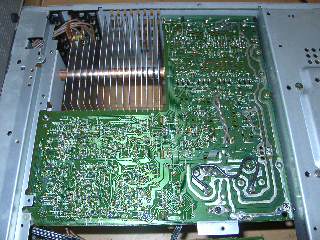

 メイン基板の部品交換。



















 半田の修正。

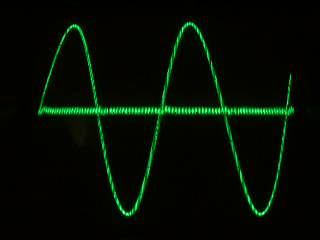

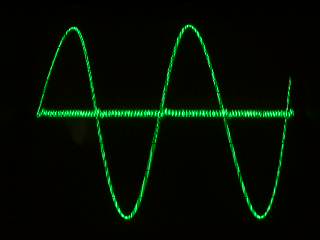

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。


















 修理完了です。
