Technics プリメインアンプ SU−V10X 修理の様子

故障内容

 音出ない。異臭がした。

原因


 部品劣化。

処置

 オーバーホール修理。

修理期間

 2020年10月28日〜31日

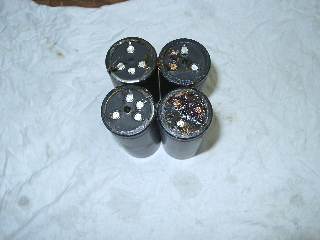

 ブロックコンデンサが液漏れしています。発火寸前で危険な状態でした。

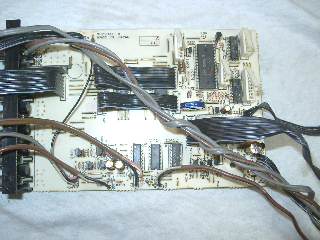

 入力基板の部品交換。



















 半田の修正。

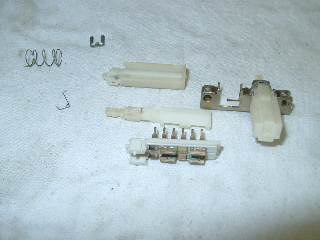

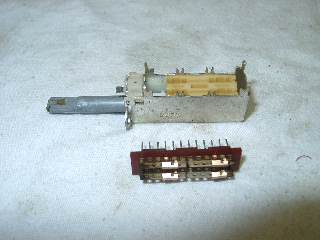

 スイッチ関係は、分解修理します。

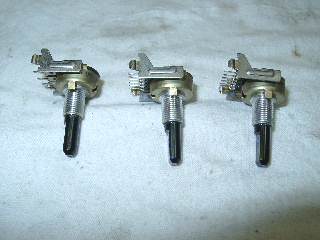

 ボリューム関係は洗浄修理します。

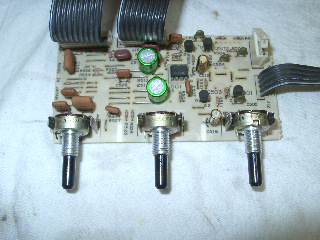

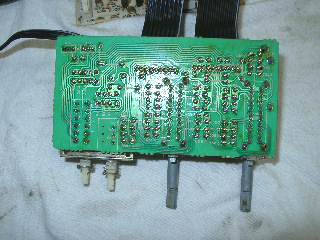

 トーン基板の部品交換と、修理の終了したボリューム取付け。

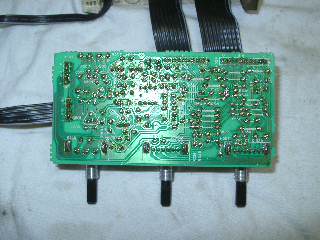

 半田の修正。

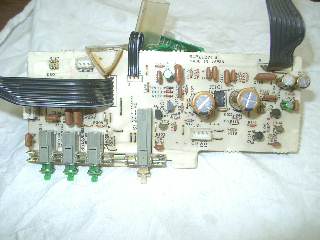

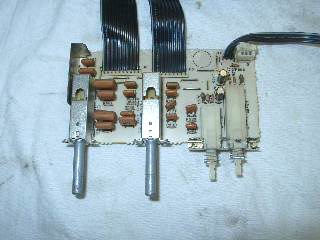

 トーンスイッチ基板の部品交換と、修理の終了したスイッチ取り付け。



















 半田の修正。

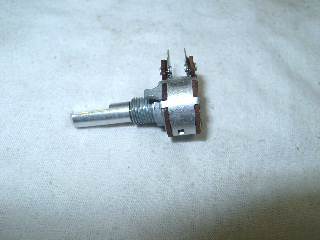

 メインボリュームの洗浄修理。

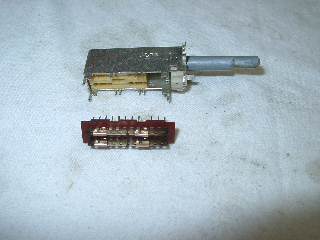

 カートリッジセレクタースイッチの分解修理。

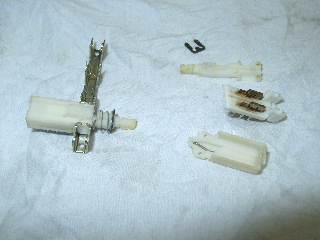

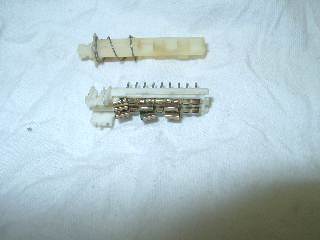

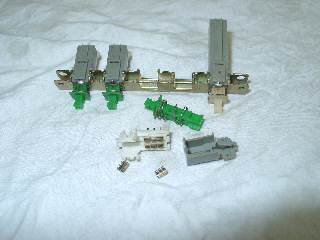

 プッシュスイッチの分解修理。

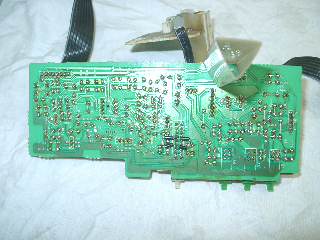

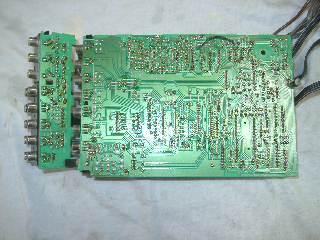

 PHONOイコライザー基板の部品交換と、修理の終了したスイッチ取り付け。



















 半田の修正。

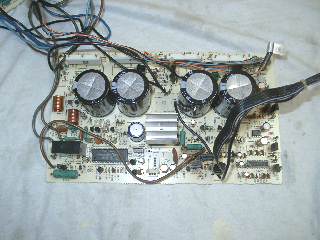

 パワー部の部品交換。

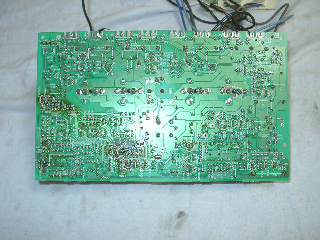

 半田の修正。

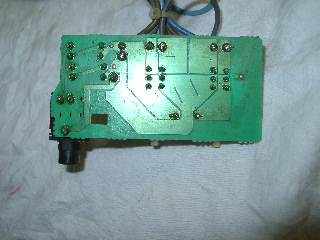

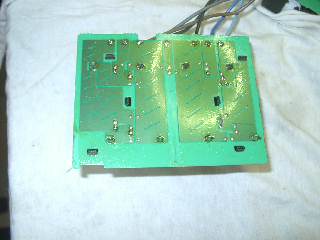

 スピーカー端子基板の半田修正。



















 スピーカースイッチの分解修理。



















 半田の修正。

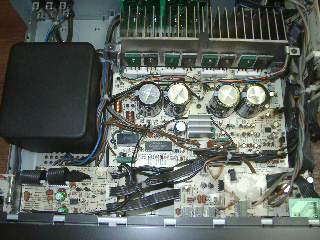

 部品交換が終了しました。

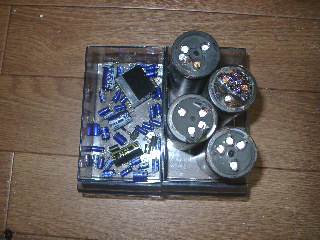

 交換部品です。

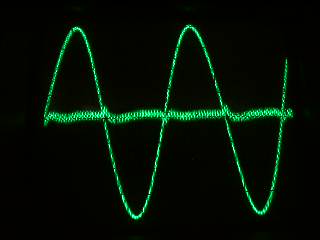

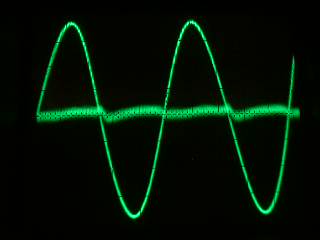

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

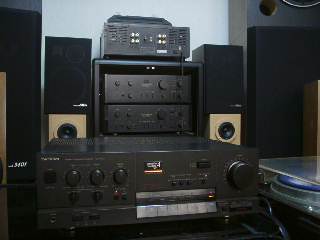

 試聴して完成です。












 修理完了です。
