Technics SU−V100D 修理の様子

故障内容


DIGITAL入力異常。ノイズ発生。

原因


 D/A回路の不良。オーバーホール作業。

処置

 電解コンデンサー、リレー計5個交換。D/A回路のIC交換。半田全修正。

修理期間

 1/16〜1/21

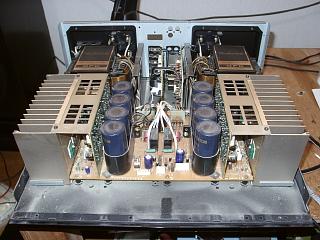

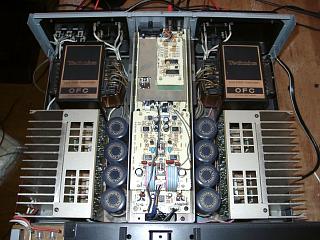

 内部はパワーアンプ同等の作りです。



















 分解中。

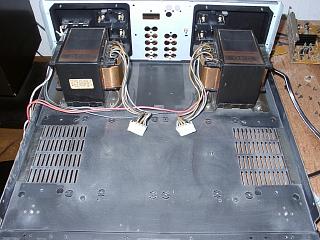

 基板取り外し、シャーシーは綺麗に清掃します。

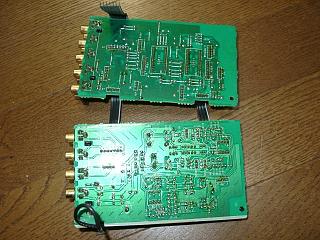

 入力端子基板及びPhonoイコライザー部の半田修正。

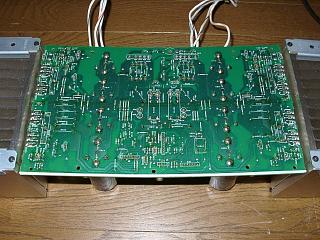

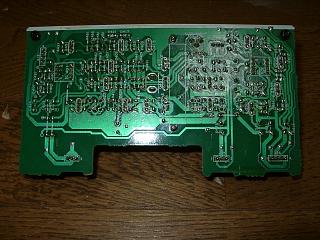

 パワーアンプ基板のコンデンサー、リレー交換と半田修正。

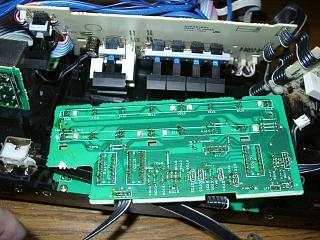

 フロントパネル部の半田修正。

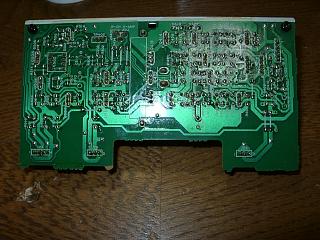

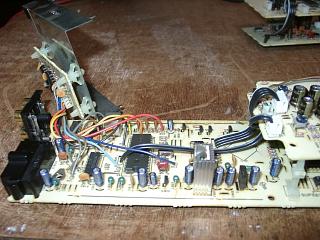

 D/Aブロックのコンデンサー、リレー交換。半田の全修正。

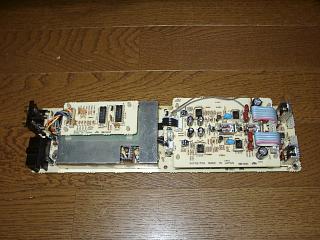

 D/A回路の修理完了。

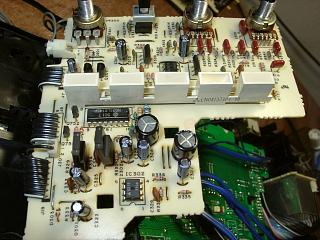

 トーン回路のコンデンサー、IC交換。



















 Rチャンネルプリドライバー基板のコンデンサー交換と半田修正。



















 Lチャンネルも同様にコンデンサー交換と半田修正。

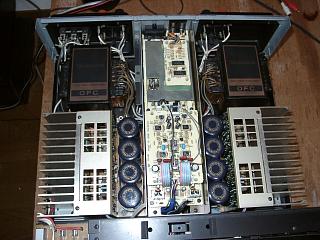

 各基板の取付けと配線実施。ようやく形になりました。

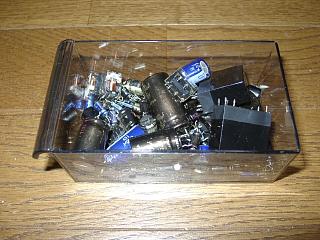

 交換パーツ。

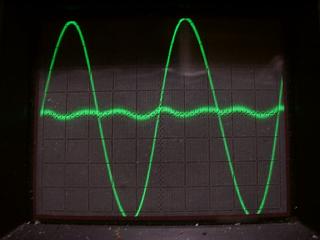

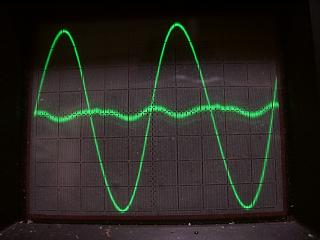

 Rチャンネルの歪み波形です。綺麗。



















 Lチャンネルの歪み波形です。



















 しばらくエージングします。これはプリメインアンプの音と思えません。
内部はパワーアンプ同等なので当然でしょう。

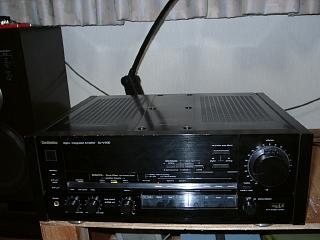

 完成しました。
