ＳＵ−Ｖ１００Ｄ　Ｎｏ．３　修理の様子

故障内容

　盛大な歪み。

原因
　
　プリ部電源回路の故障。

処置

　オーバーホール修理。

修理期間

　３／１３〜３／１７

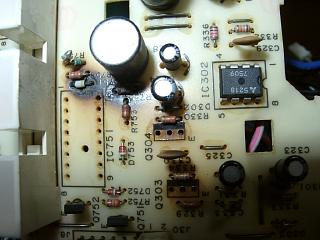

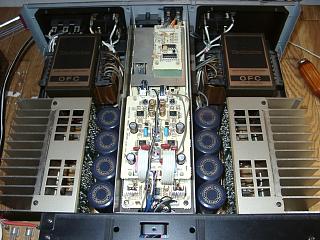

　電源回路が故障し、部品の焼損が発生しています。

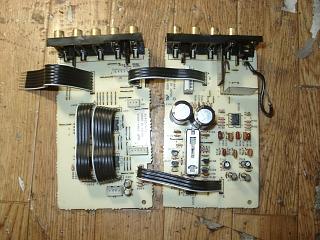

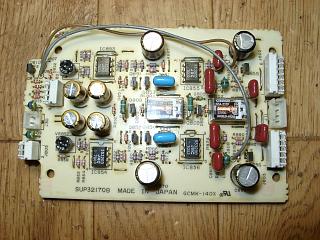

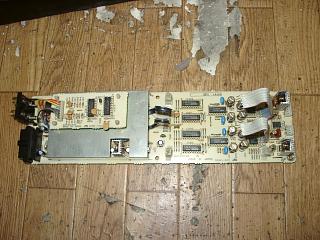

　ＤＡＣバッファー基板の部品交換。



















　半田の全修正。

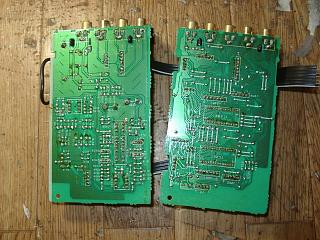

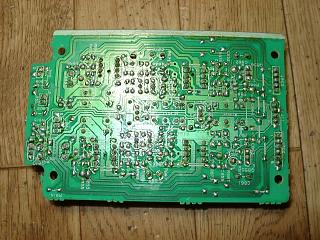

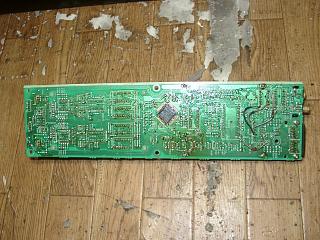

　DIGITAL基板の部品交換。



















　半田の全修正。

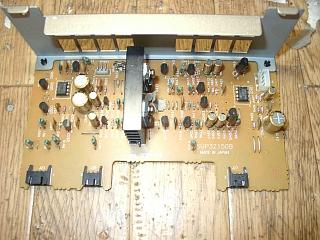

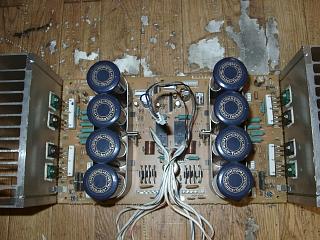

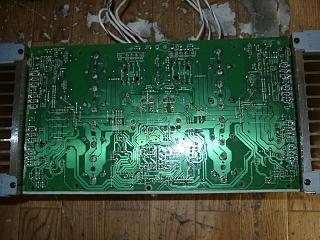

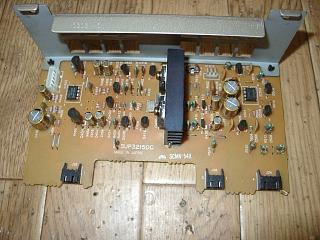

パワーアンプ基板の部品交換。



















　半田の全修正。

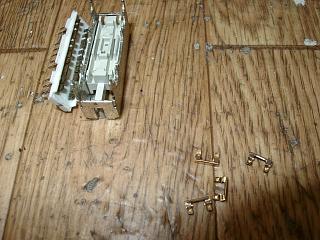

　ＳＷ関係は分解清掃します。

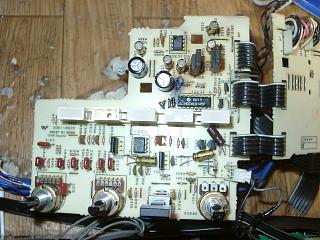

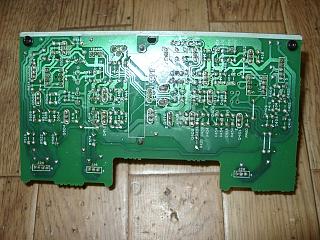

　ＥＱ基板の部品交換。



















　半田の全修正。

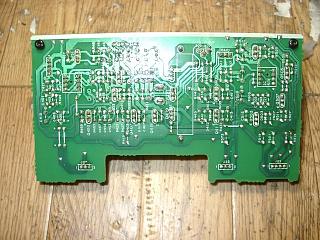

　パワー部初段（Ｌ）の部品交換。



















　半田の全修正。


















　
　パワー部初段（Ｒ）の部品交換。



















　半田の全修正。

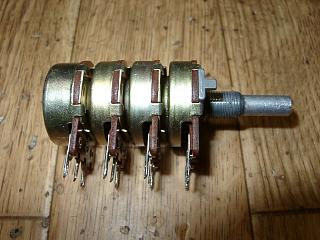

　ＶＲ関係は取り外してから洗浄処理します。



















　焼損基板の部品交換とパターン修復。



















　半田の全修正。

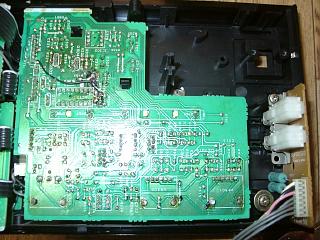

　セレクター部の部品交換と半田の修正。

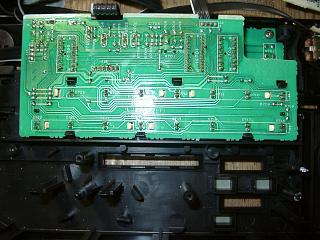

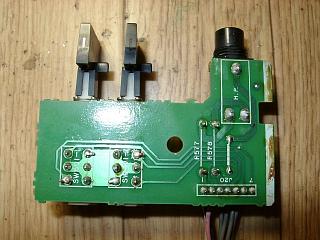

　ＳＷ基板の半田修正。



















　すべての部品交換が終了しました。

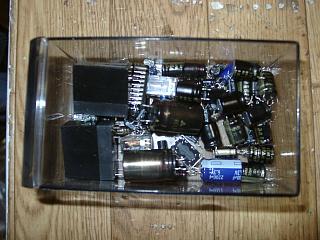

　交換部品です。



















　歪みの測定です。
　

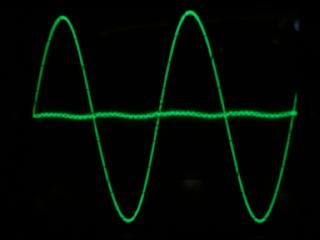

　Ｒチャンネルです。ほとんど無歪み。

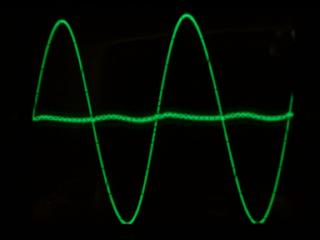

　Ｌチャンネルです。

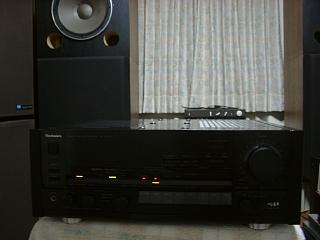

　試聴して完成です。


















　修理完了です。
