故障内容
盛大なノイズ
原因
部品劣化
処置
オーバーホール修理。
修理期間
２０２２年１月２５日〜２月１日

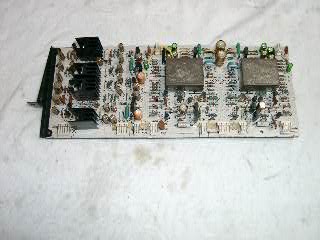

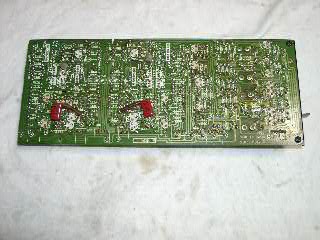

パワー部初段基板の部品交換。

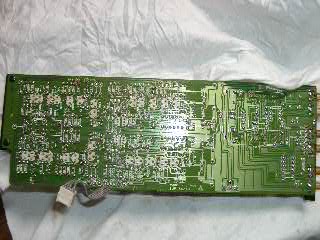

半田の修正。

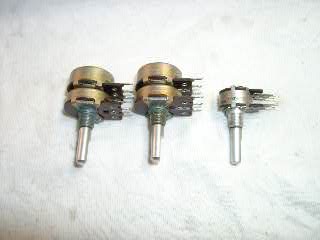

ボリューム関係は洗浄修理します。

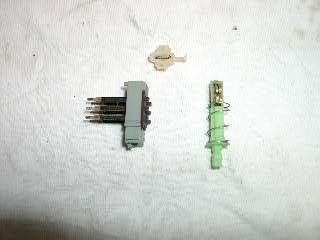

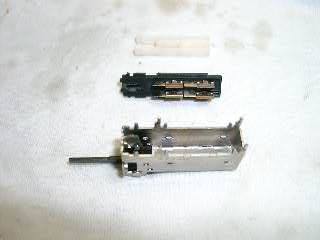

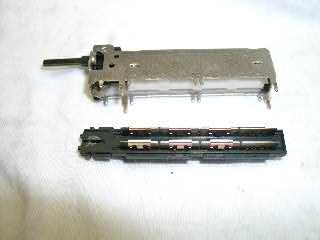

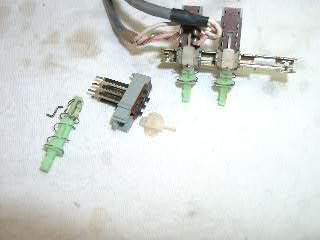

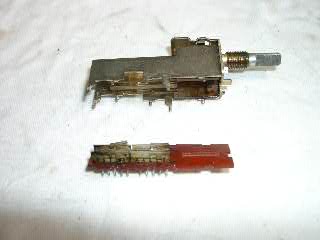

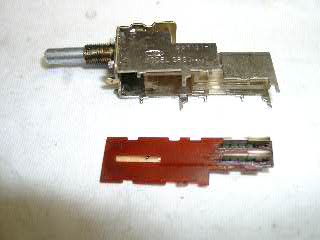

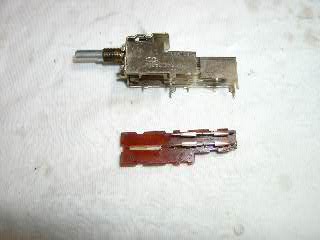

プッシュスイッチの分解修理。

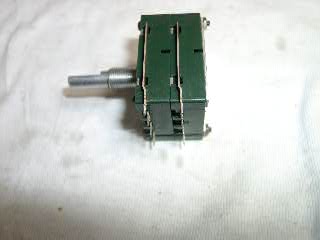

ロータリースイッチの分解修理。
グリスが完全に固着して回りません。

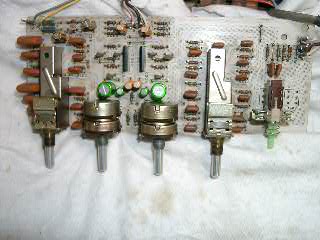

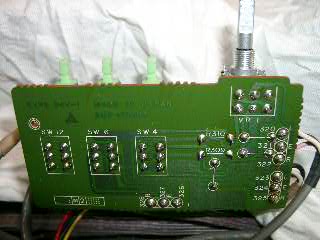

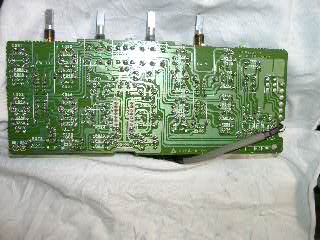

トーン基板の部品交換と、修理の終了したスイッチ、ボリューム取り付け。
半田の修正。
修理の終了したスイッチ、ボリューム取り付けと、半田の修正。
トグルスイッチの分解修理。
メインボリュームの洗浄修理。

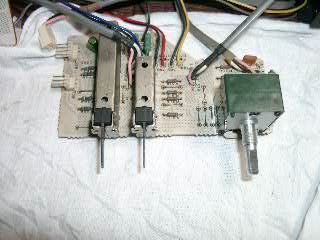

ボリューム基板の部品交換と、修理の終了したスイッチ、ボリューム
取り付け。
半田の修正。

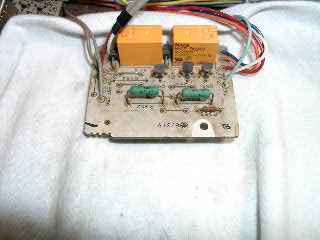

リレーは高信頼性品へ交換。
半田の修正。
スピーカーセレクタースイッチの分解修理。
カートリッジセレクタースイッチの分解修理。
インプットセレクタースイッチの分解修理。
ＲＥＣセレクタースイッチの分解修理。

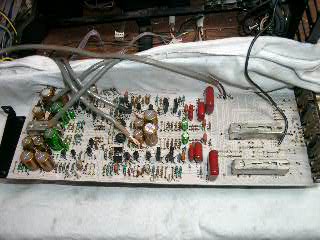

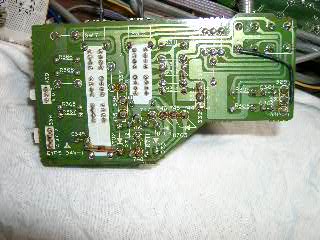

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取り付け。
半田の修正。

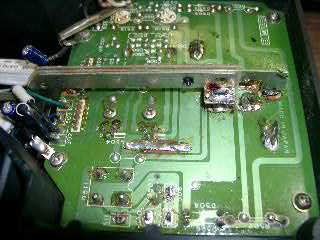

パワーブロック（Ｌ）は過去の修理（ブロックコンデンサ補修）でパターン剥がれが
多く見られますので、綺麗に修復します。

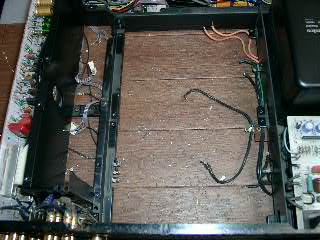

パワーブロックの取り外し。
基板の清掃と剥がれた箇所確認。

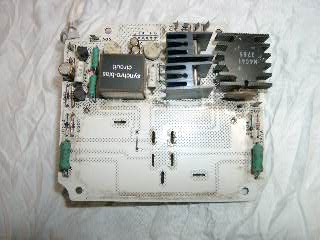

パワーステージ（Ｌ）の部品交換。

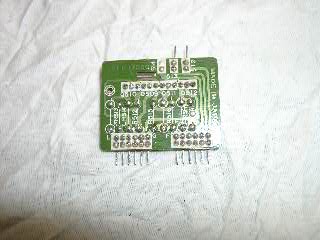

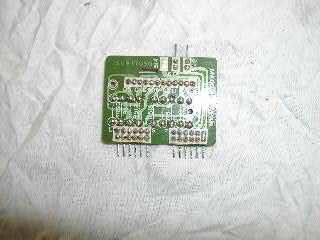

温度補償トランジスタ基板（Ｌ）の半田修正。

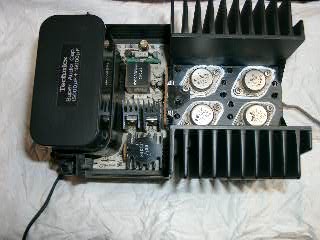

パワーブロック（Ｌ）の組み上げ。

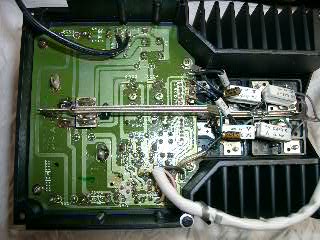

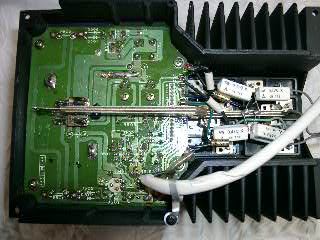

パターンの修復とバスライン取り付け。
温度補償トランジスタ基板（Ｒ）の半田修正。
パワーブロック（Ｒ）も同様に部品交換。
半田の修正。こちらはパターン剥がれ無く良好です。

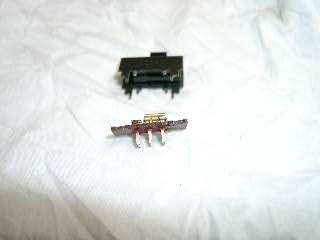

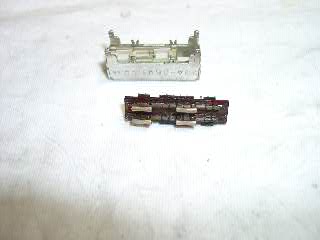

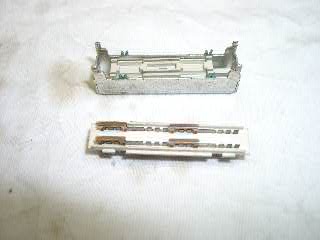

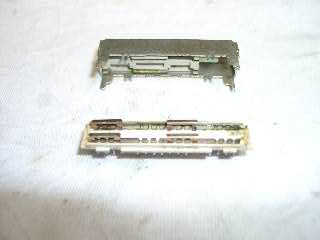

スライドスイッチの分解修理。

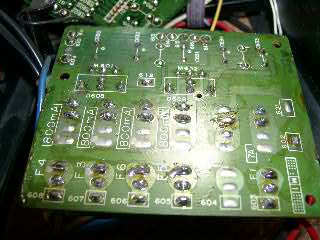

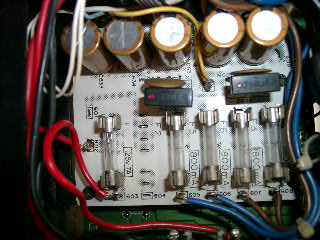

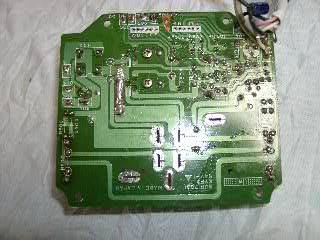

プリ電源整流基板の部品交換。

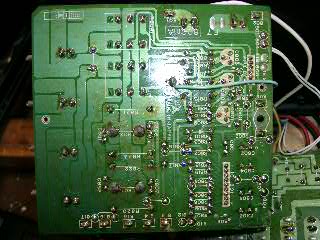

半田の修正。

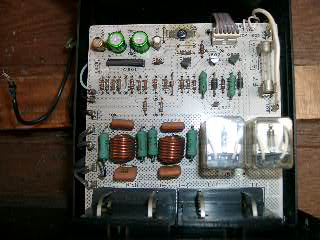

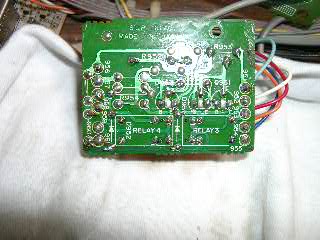

保護回路基板の部品交換。
半田の修正。

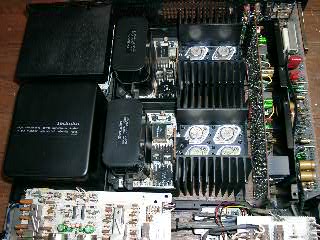

部品交換が終了しました。

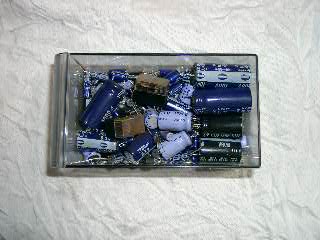

交換部品です。

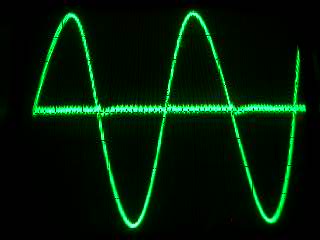

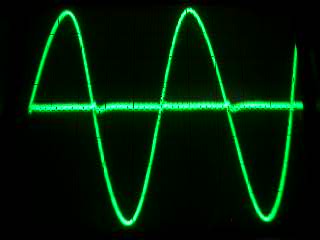

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

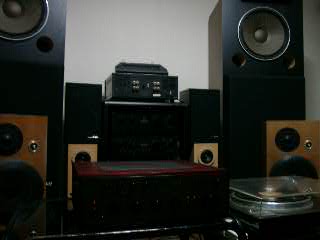

試聴して完成です。
修理完了です。
