Technics プリアンプ SU−A6 No.17 修理の様子

故障内容

 歪み、ノイズ。

原因

 部品劣化。接点接触不良。

処置

 オーバーホール修理。

修理期間

 平成30年4月5日〜16日


 スイッチ関係は分解修理します。

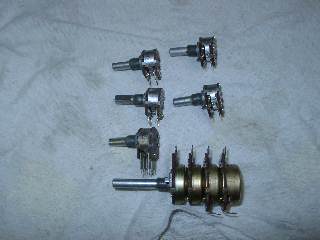

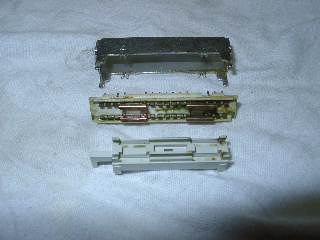

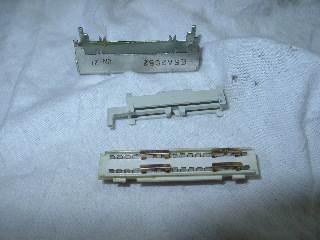

 ボリューム関係は、基板より外して洗浄処理します。

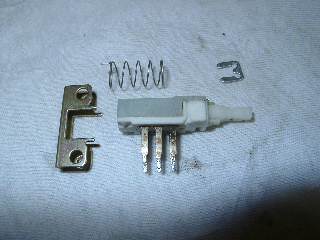

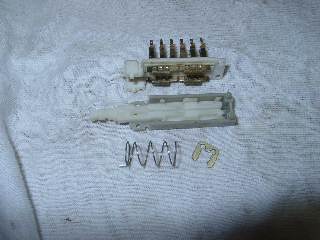

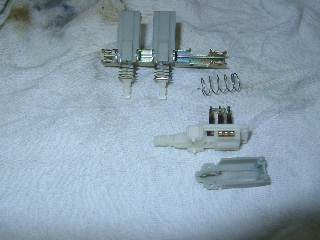

 プッシュスイッチの分解修理。

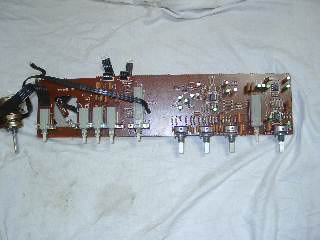

 トーン基板の部品交換と、修理の済んだスイッチ、ボリューム取付け。

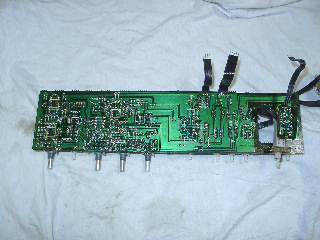

 半田の修正。

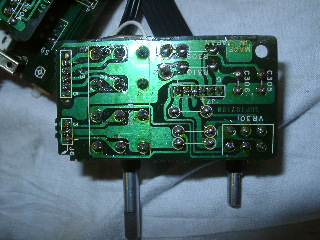

 修理の済んだボリューム取付けと、半田の修正。

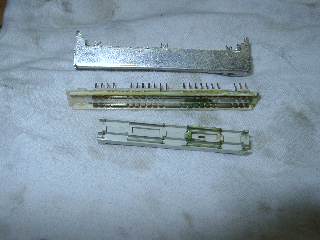

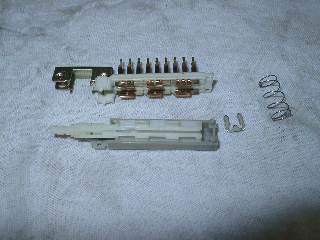

 PHONOセレクタースイッチの分解修理。



















 インプットセレクタースイッチの分解修理。



















 RECセレクタースイッチの分解修理。

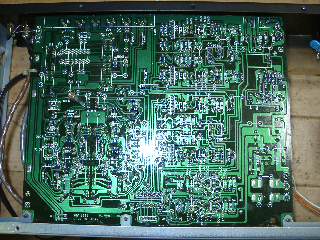

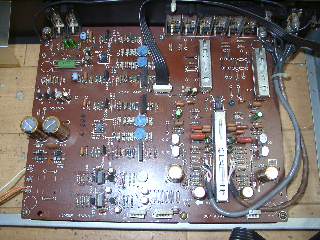

 メイン基板の部品交換と、修理の済んだスイッチ取付け。



















 半田の修正。



















 歪みの測定です。

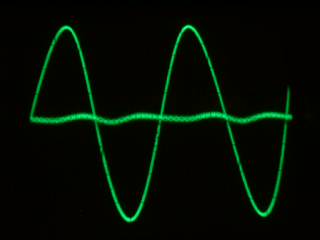

 Rチャンネルです。

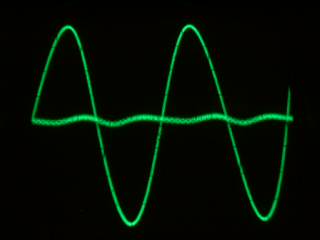

 Lチャンネルです。












 修理完了です。
