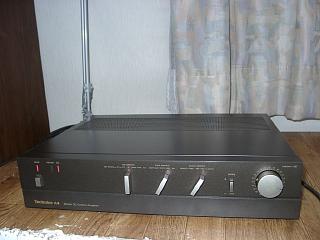

SU−A4 No.6 修理の様子

故障内容


音出ない。

原因


 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 5/9〜5/13

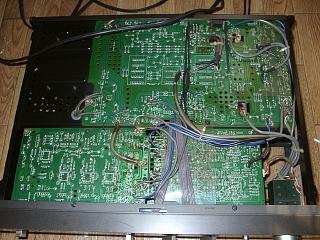

 内部は、半田劣化も激しい状況。

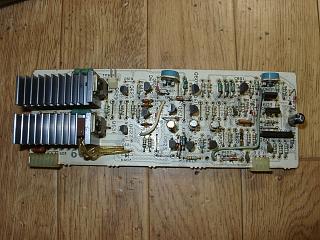

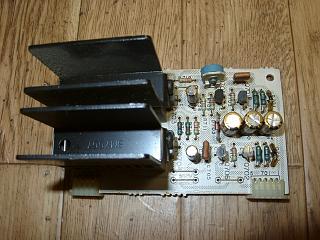

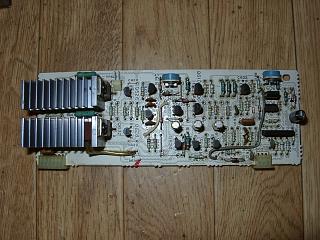

 電源部の部品交換。

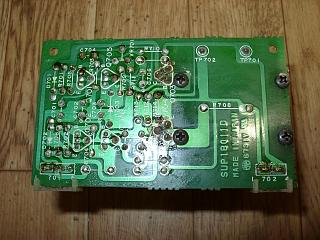

 半田の修正。

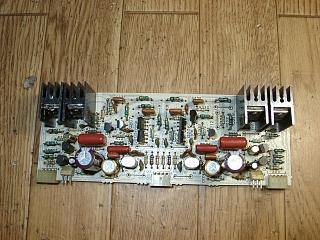

 バッファーアンプ(L)の部品交換。

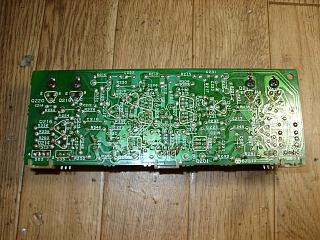

 半田の修正。

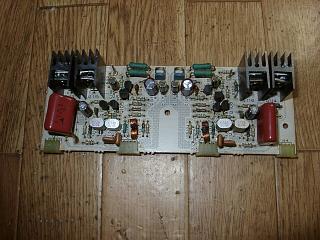

 バッファーアンプ(R)も同様に部品交換。



















 半田の修正。

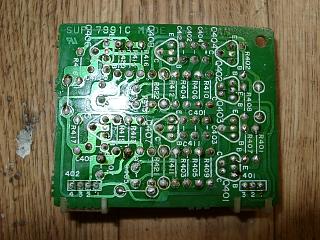

 PHONO基板の部品交換。



















 半田の修正。



















 MCヘッドアンプの部品交換。



















 半田の修正。

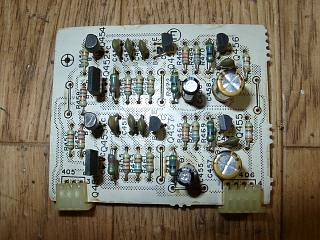

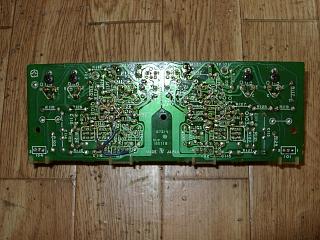

 TONEアンプ基板(C)の部品交換。



















 半田の修正。

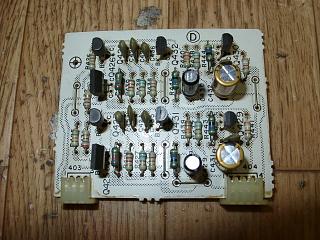

 TONEアンプ(D)の部品交換。



















 半田の修正。



















 TONE基板(E)の部品交換。

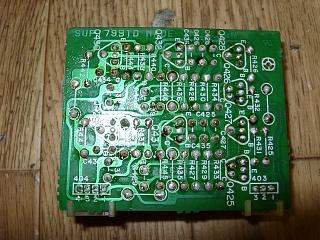

 半田の修正。

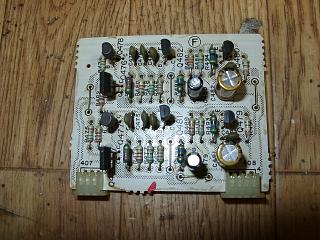

 TONEアンプ(F)の部品交換。



















 フラットアンプの部品交換。



















 シェルビングト−ン回路の部品交換。

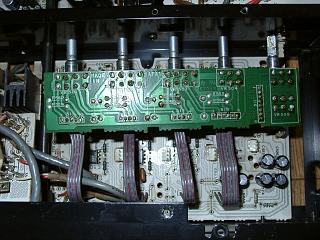

 VR基板の半田修正。

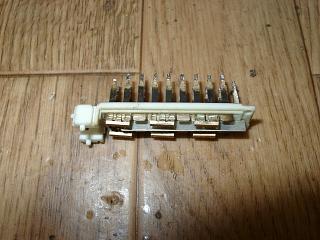

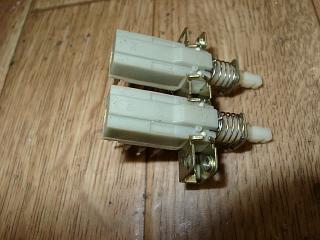

 SW関係はすべて分解清掃します。



















 内部はかなりの汚れです。

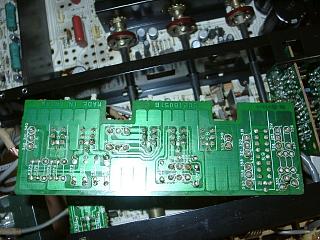

 SW基板の半田修正。

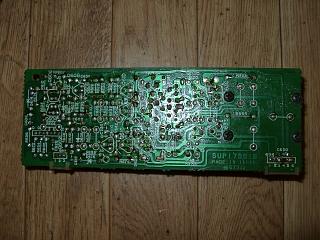

 メインボードの部品交換。

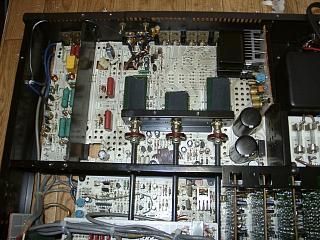

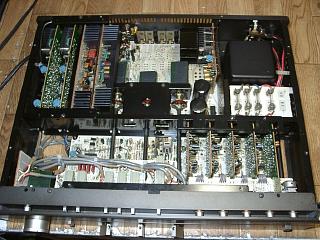

 すべての部品交換が終了しました。

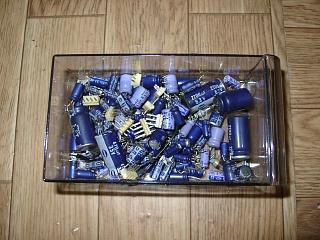

 交換部品です。

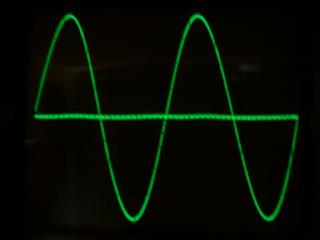

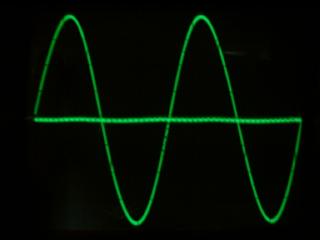

 歪みの測定です。(Rチャンネル)

 測定器並の伝送特性です。無歪み。

















 Lチャンネルです。



















 エージングして完成です。


















 修理完了です。
