SU−A4 No.2 修理の様子

故障内容


オーバーオールのご依頼

原因


 コンデンサー劣化。

処置

 劣化コンデンサー交換。オーバーホール作業。

修理期間

 11/19〜11/23

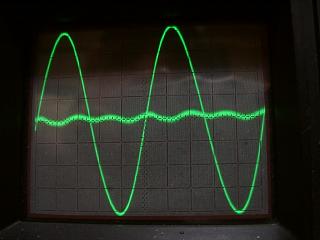

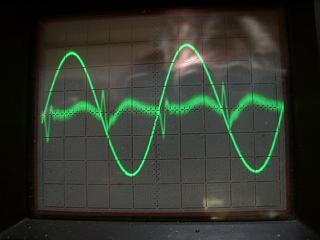

 Lチャンネルは歪んでいます



















 Rチャンネルは綺麗です

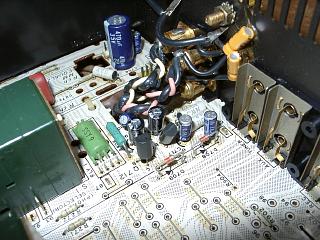

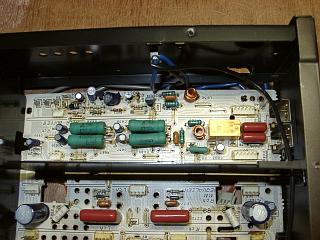

 MCヘッドアンプのコンデンサー交換

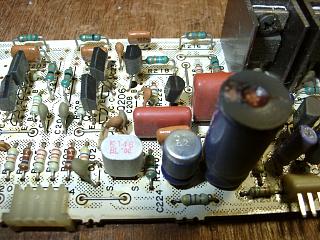

 Phono-EQアンプ部のコンデンサーは熱で劣化しています

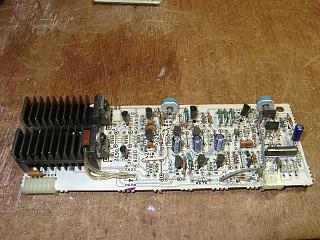

 こちらも、コンデンサーは熱で劣化しています

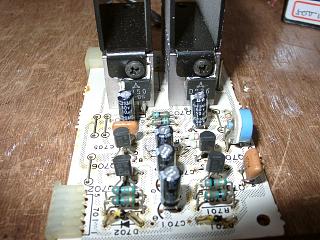

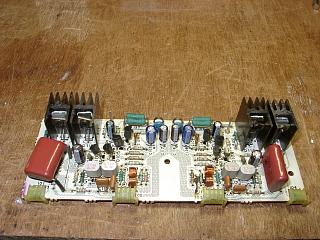

 パワーアンプ並のバッファーアンプ回路です

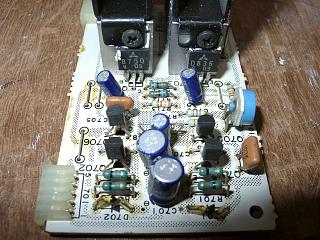

 ヘッドアンプへの電源回路もコンデンサー抜け



















 バッファーアンプのコンデンサーも交換



















 劣化半田も修正します



















 ヘッドアンプ基板へのコネクターピンは腐食の為、交換

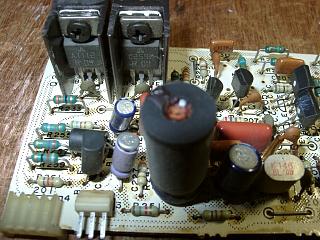

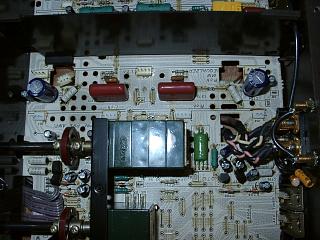

 電源基板のコンデンサーも交換します

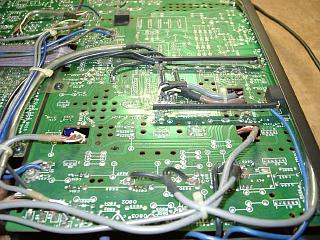

 交換後の基板

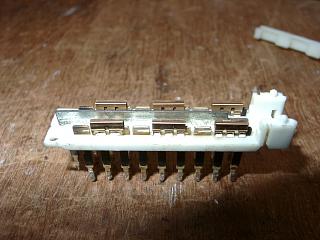

 オーバーホール作業なので、モードSWも分解清掃します

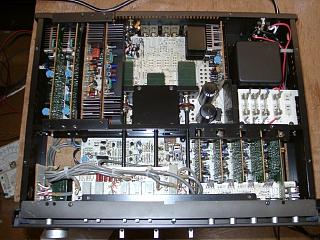

 部品交換が終了しました。それにしても素晴らしい作りです。

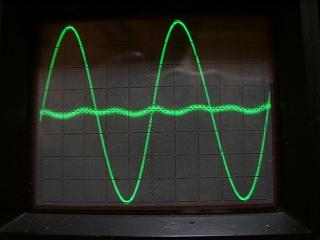

 Lの歪みも綺麗に取れました。原因はフラットアンプ部の故障でした

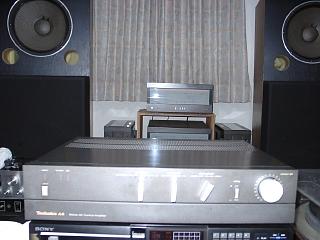

 しばらくエージングします。


















 オーバーホール修理完了です
