修理の様子

ＳＵ－Ａ２００　Ｎｏ．２　修理の様子

故障内容

　出力小さい。

原因
　
　コンデンサー、他の劣化。

処置

　オーバーホール修理。　

修理期間

　８／３０～９／１８

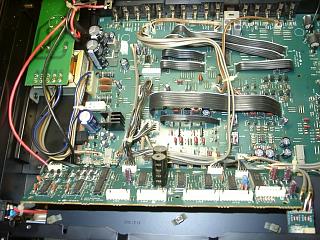

　内部は非常に綺麗です。ＶＩＤＥＯ基板取り外し。

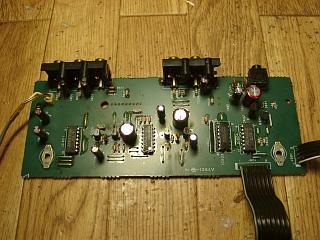

　ＶＩＤＥＯ基板のコンデンサー交換。

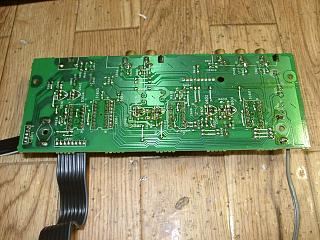

　半田もすべて修正します。

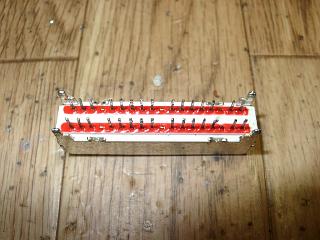

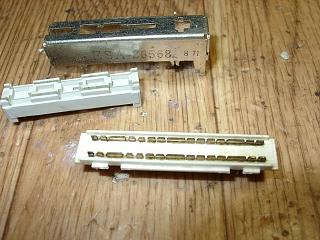

　スライドＳＷは取り外して分解清掃します。

　やはり接点は真っ黒です。

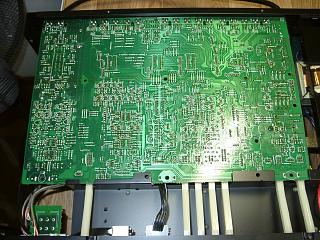

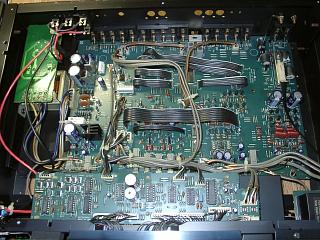

　メイン基板のコンデンサー、リレー交換。

　半田もすべて修正します。

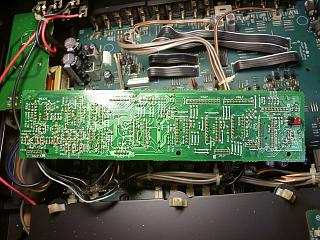

　ロジック基板の半田修正とコンデンサー交換。

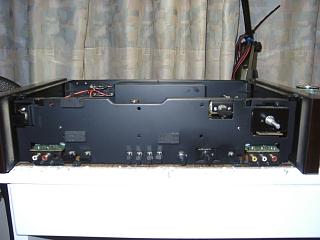

　フロントパネルは取り外して清掃します。

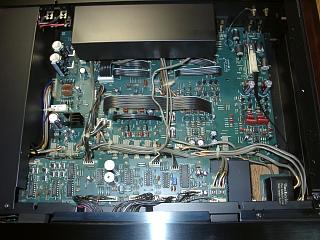

　部品交換が終了しました。

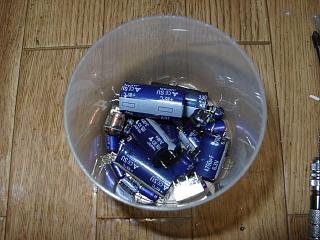

　交換部品です。

　歪みの測定に入ります。

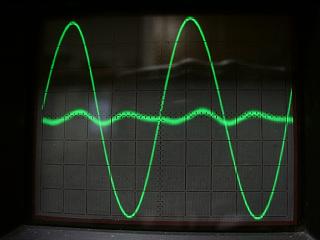

　Ｒチャンネルです。

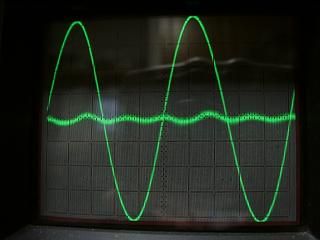

　Ｌチャンネルです。

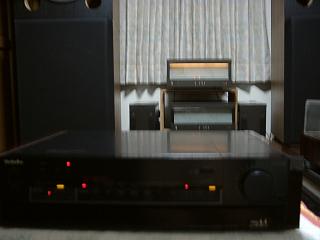

　ＳＥ－Ａ３とペアで試聴中。

　修理完了です。
