Technics SU−2500 修理の様子

故障内容

 Lチャンネル音出ない

原因


 パワーアンプICの不良。

処置

 パワーアンプIC交換。トランジスター、コンデンサー、メーター照明交換。

修理期間

 9/16〜9/16

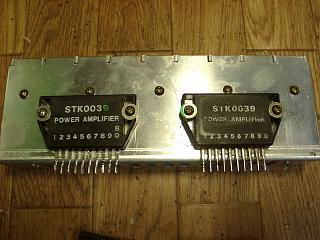

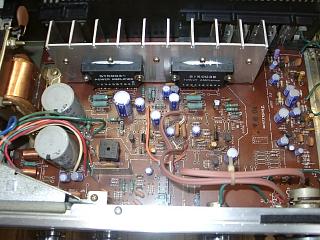

 パワーアンプICがショートしています。

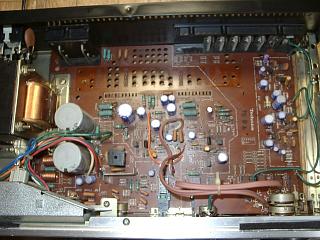

 パワーIC取り外し。



















 STK039は市場に無いので、高耐圧の互換ICと交換します。

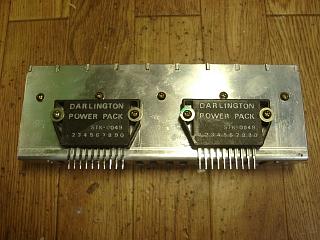

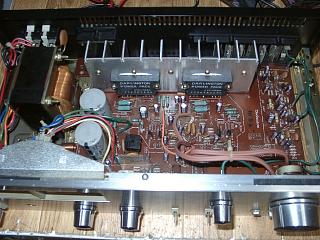

 シリコングリスを塗布して、新しいパワーICを取付けます。

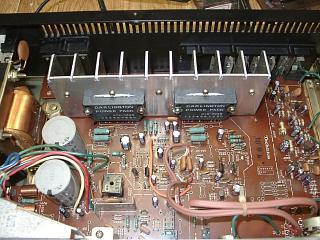

 電解コンデンサー、トランジスター交換し、新しいパワーICを取付けます。

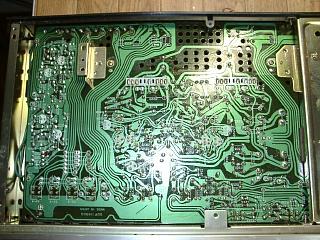

 半田も全て修正します。

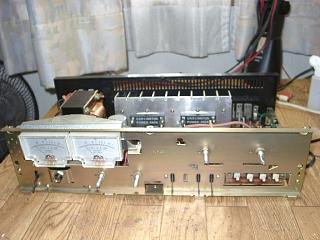

 フロントパネル取り外し清掃。メーター照明交換。



















 クリーニングの済んだフロントパネルとツマミ取付け。

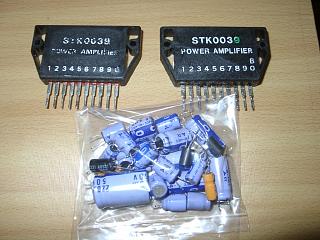

 交換部品です。

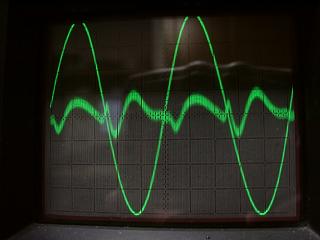

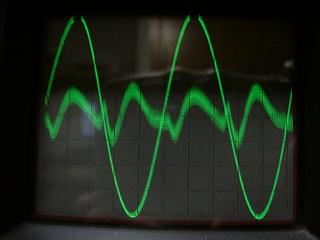

 測定に入ります。Rチャンネルです。

 当時としては、非常に低歪み。

















 Lチャンネルです。

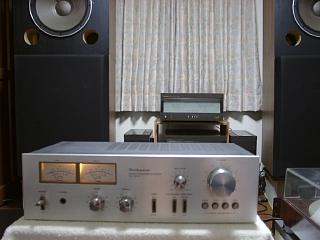

 試聴して完成です。

 パワーアンプ部はOCLの本格設計で、非常に鮮明な音質です。
















 修理完了です。
