Ｔechnics　パワーアンプ　ＳＥ−Ａ5000　Ｎｏ．１６　修理の様子

故障内容

　ノイズ、ＳＰ端子破損。

原因

　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　１１／１８〜１１／２５

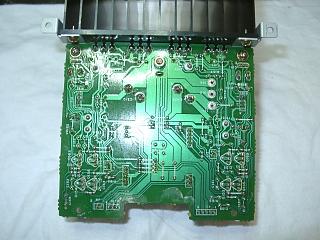

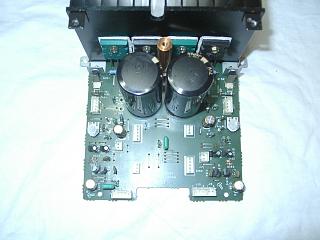

　Ｖ−ＡＭＰ終段基板の部品交換。



















　半田の修正。

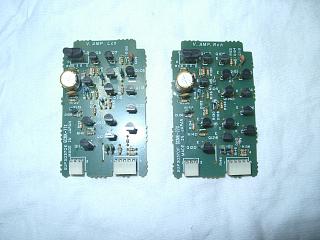

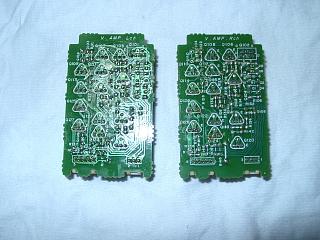

　Ｖ−ＡＭＰ初段基板の部品交換。



















　半田の修正。

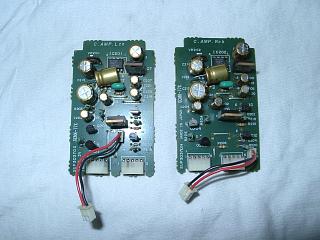

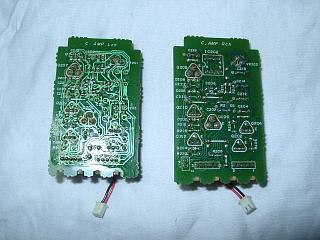

　Ｃ−ＡＭＰ初段基板の部品交換。



















　半田の修正。



















　Ｃ−ＡＭＰ終段基板（Ｒ）の部品交換と、半田修正。



















　Ｃ−ＡＭＰ終段基板（Ｌ）の部品交換と、半田の修正。

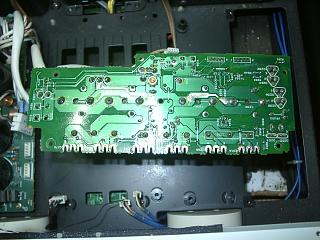

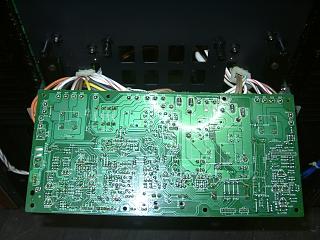

　電源・保護基板の部品交換と、半田の修正。

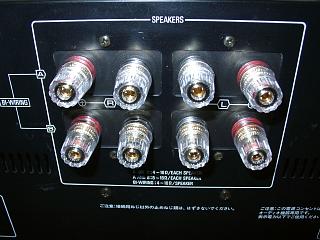

　ＳＰ端子は破損の為、バナナ対応品に交換。

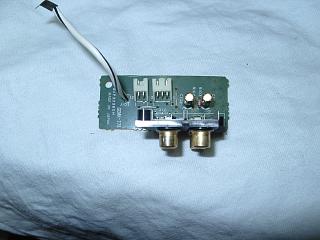

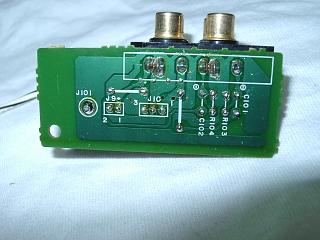

　端子基板の部品交換。



















　半田の修正。

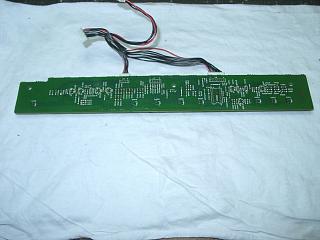

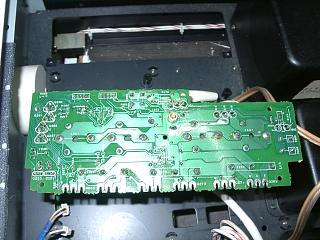

　ＳＰロジック基板の半田修正。

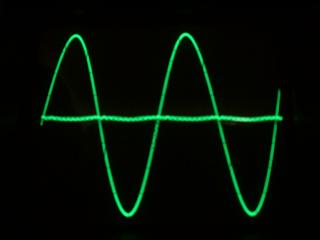

　歪みの測定です。

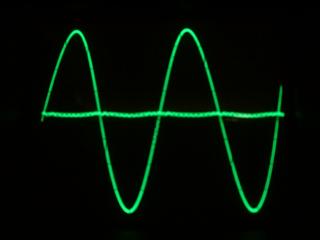

　Ｒチャンネルです。

















　Ｌチャンネルです。

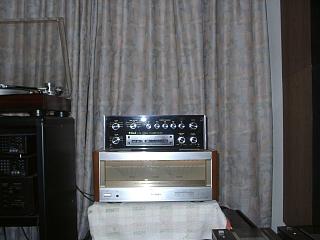

　プリアンプ（Ｃ３３）とペアで試聴し、完成です。


















　修理完了です。
