Technics SE−A5 No.8修理の様子

故障内容

 盛大な歪み。ランプ類断線

原因

 トランジスター劣化。

処置

 トランジスター、ランプ、リレー交換。

修理期間

 10/27〜10/31

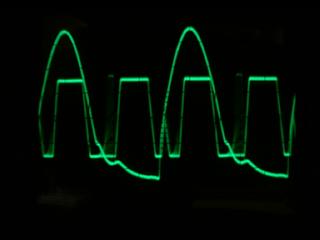

 Lチャンネルはトランジスター劣化で、完全に歪んでいます。



















 Rチャンネルも歪みが多い状況です。

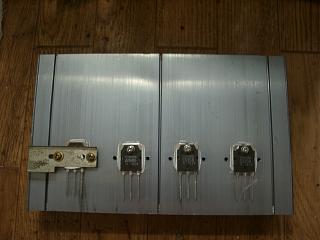

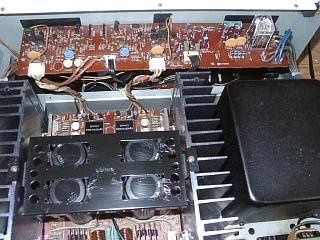

 放熱器を加工して新型トランジスターへ交換します。

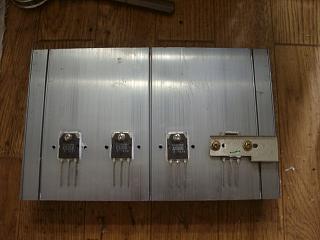

 Lチャンネルも同様に部品交換。

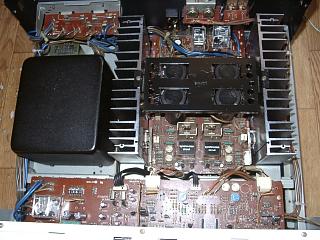

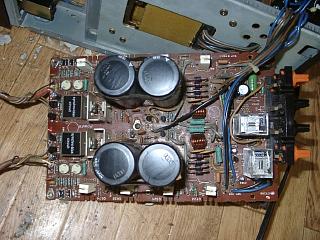

 メイン基板の部品交換。

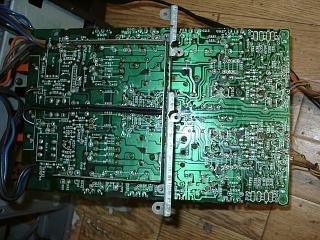

 半田の修正。



















 初段基板の部品交換と半田修正。



















 コンデンサー関係は、オーナー様で交換済み。半田付けも綺麗です。

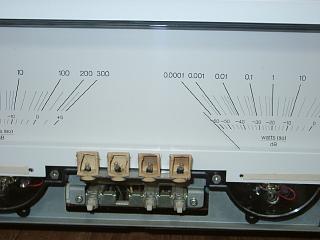

 メーター関係の照明は消耗品なので、すべて新品交換。

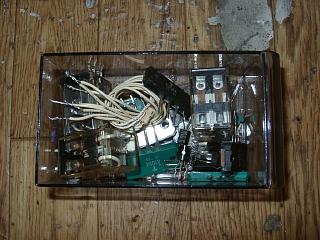

 交換部品です。

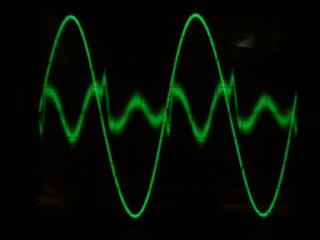

 歪みの測定です。

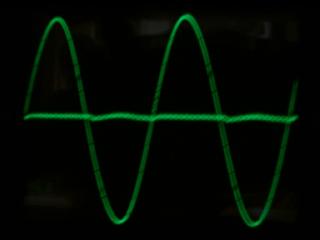

 Rチャンネルです。歪みが取れて綺麗になりました。

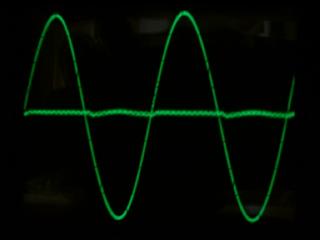

 Lチャンネルです。

 LFBの成果でほとんど無歪み。

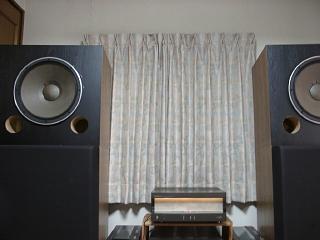

 エージング中。



















 試聴して完成です。

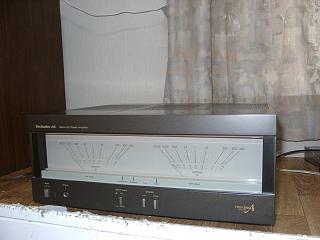

 修理完了です。
