Technics パワーアンプ SE−A3MK2 No.7修理の様子

故障内容

 プロテクション解除せず。

原因


 部品劣化。

処置

 オーバーホール修理。

修理期間

 8/3〜8/20


 インジケーターランプの交換。

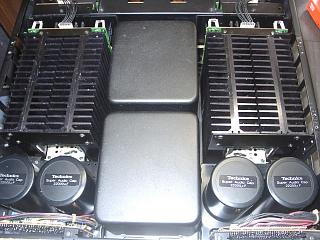

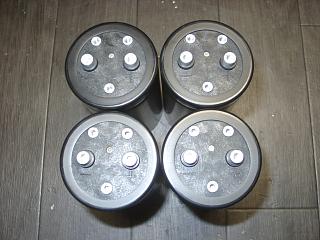

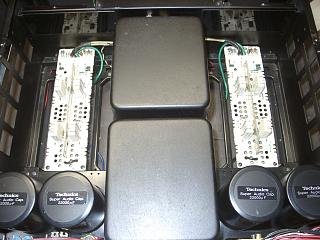

 ブロックコンデンサーは、液漏れも無く正常です。

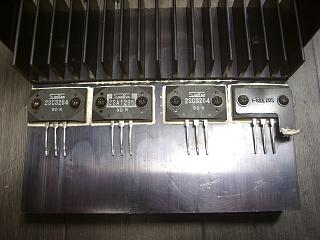

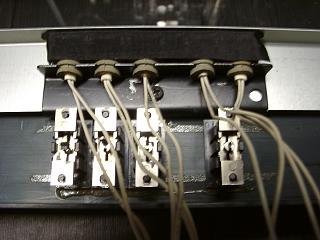

 パワートランジスターも、測定で劣化は見られません。

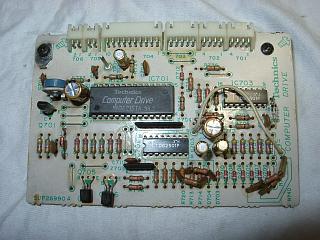

 マイコン基板の部品交換。

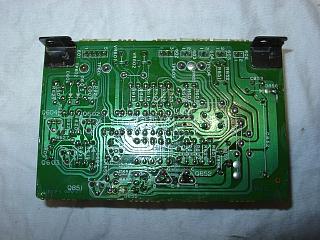

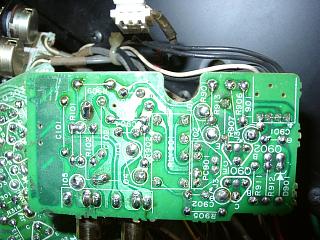

 半田の修正。

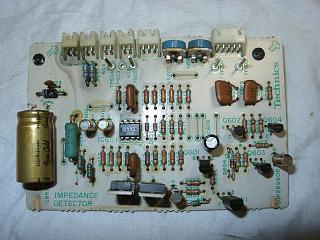

 インピーダンス検知基板の部品交換。

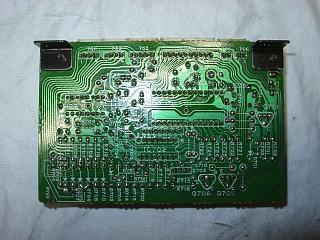

 半田の修正。

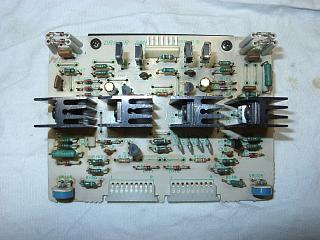

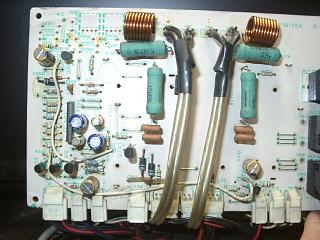

 パワーステージの部品交換と、半田の修正。

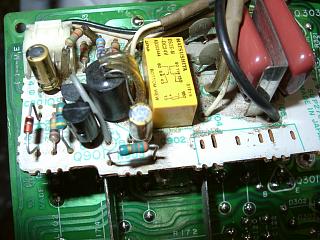

 プロテクション基板の部品交換。

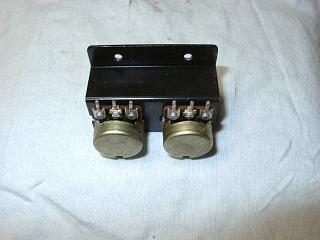

 ATTは、基板より外してから洗浄処理します。



















 入力基板の部品交換。



















 半田の修正。

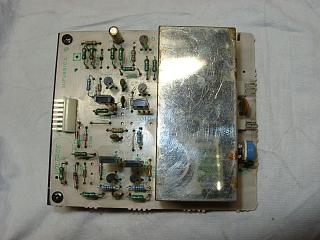

 初段基板(R)の部品交換。



















 半田の修正。

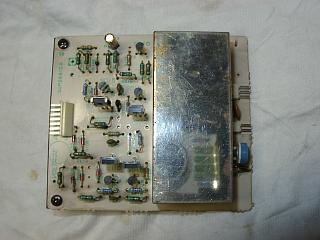

 初段基板(L)の部品交換。



















 半田の修正。

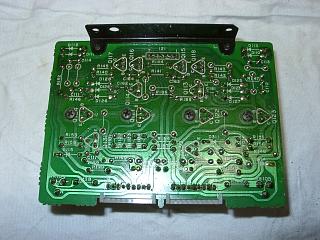

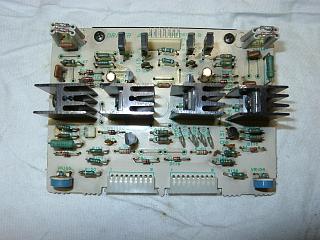

 プリドライブ基板(R)の部品交換。



















 半田の修正。

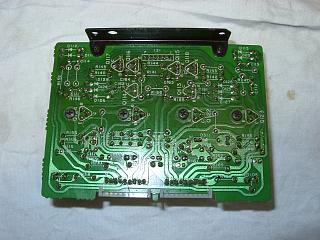

 プリドライブ基板(L)の部品交換。



















 半田の修正。

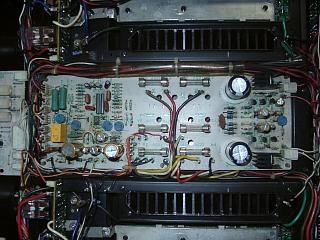

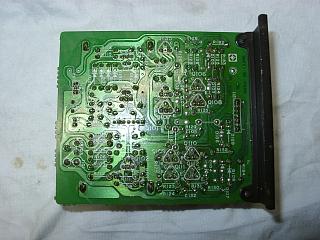

 電源基板の部品交換と、半田の修正。

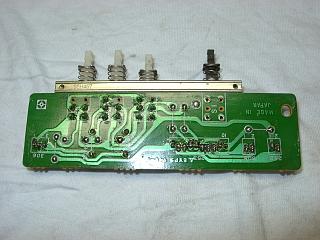

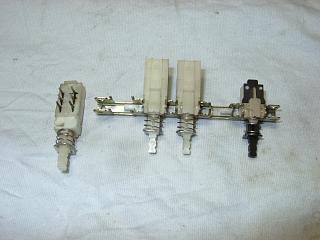

 SP切り替えSWの分解清掃。



















 半田の修正。



















 すべての部品交換が終了しました。

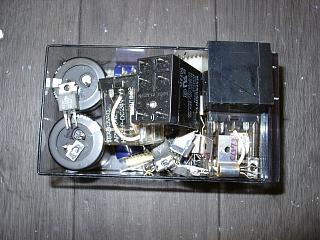

 交換部品です。

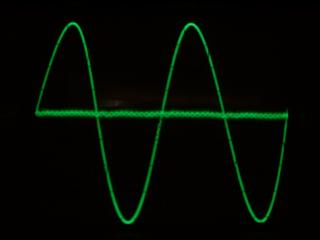

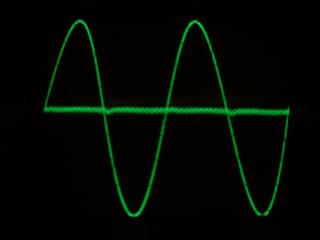

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

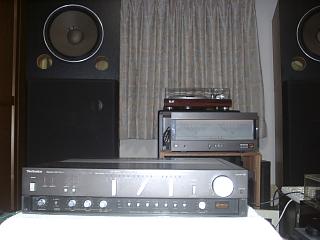

 SU−A4MK2とペアで試聴し、完成です。


















 修理完了です。
