ＴｅｃｈｎｉｃｓパワーアンプＳＥ−Ａ３ＭＫ２　Ｎｏ．１０修理の様子

故障内容

　整備のご依頼。

原因

　部品劣化、ＳＰ端子破損、接点接触不良。

処置

　オーバーホール修理。

修理期間

　平成２９年６月１２日〜２６日

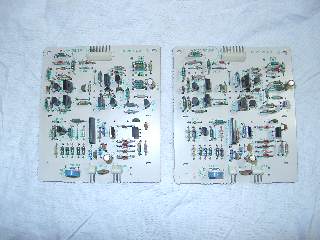

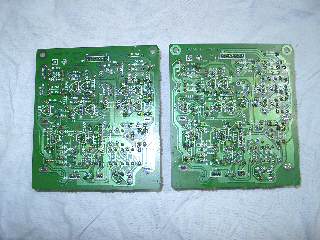

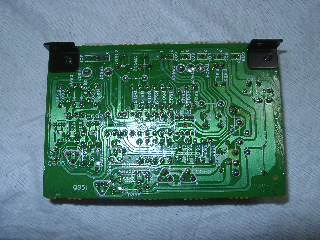

　初段基板の部品交換。

　最終ロット品に定数変更します。

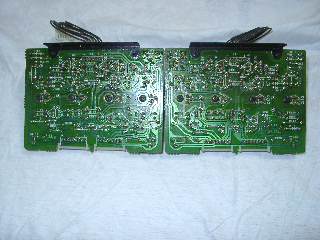

　半田の修正。基板焼けも少なく、程度はかなり良い個体です。

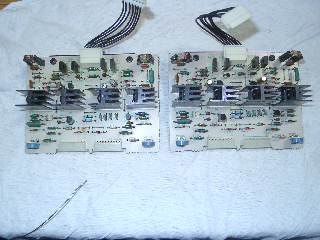

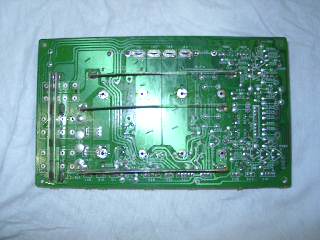

　プリドライバー基板の部品交換。



















　半田の修正。



















　ＡＴＴの洗浄修理。

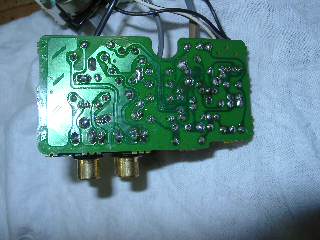

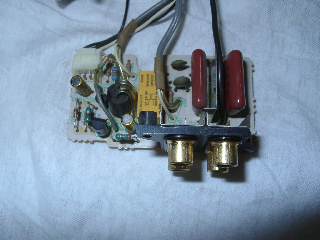

　入力基板の部品交換。



















　半田の修正。

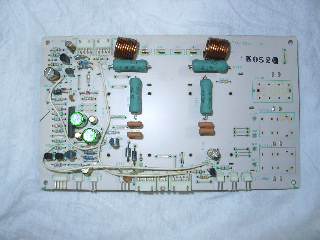

　ＳＰ端子基板の部品交換。



















　半田の修正。

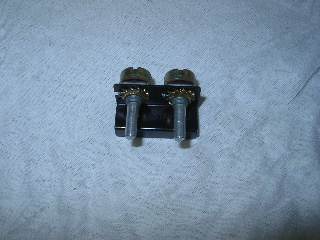

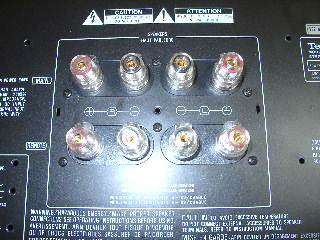

　ＳＰ端子の交換。

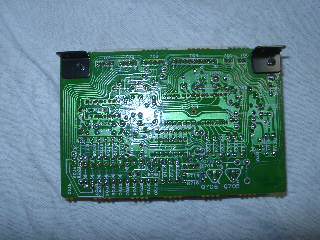

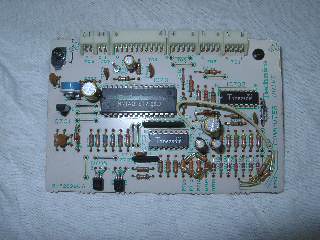

　コンピュータードライブ基板の部品交換。



















　半田の修正。

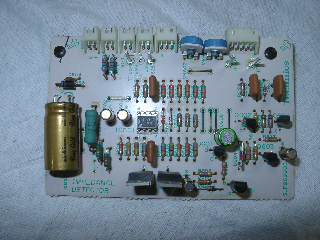

　インピーダンス検出基板の部品交換。



















　半田の修正。

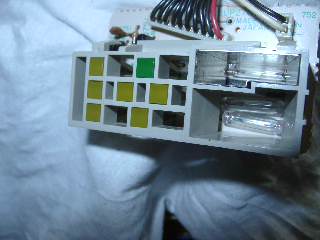

　インジケータランプの交換。



















　フィラメントアンプはすべて交換します。

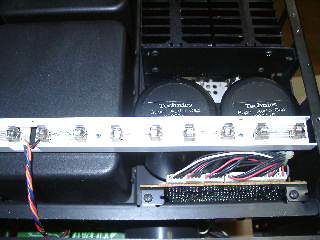

　メーター照明もすべて交換。

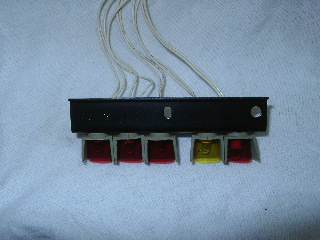

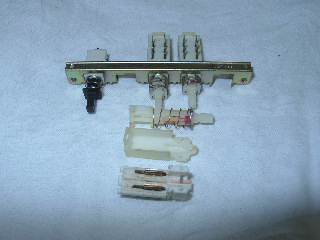

　ＳＷの分解修理。

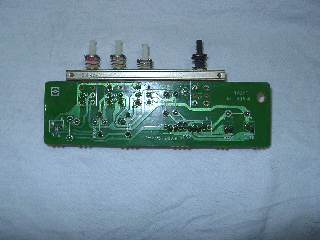

　修理の済んだＳＷ取付けと、半田の修正。

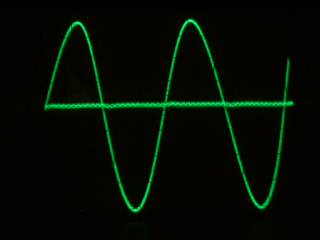

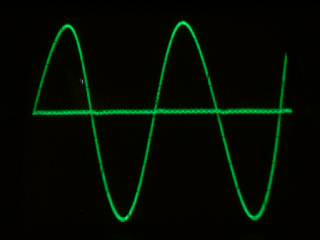

　歪みの測定です。

　Ｒチャンネルです。ＬＦＢの効果で測定限界以下です。

















　Ｌチャンネルです。

















　修理完了です。

　
