SE−A3 No.23 修理の様子

故障内容

 ヒューズ断

原因


 パワートランジスター故障。

処置

 オーバーホール修理。

修理期間

 4/19〜5/12

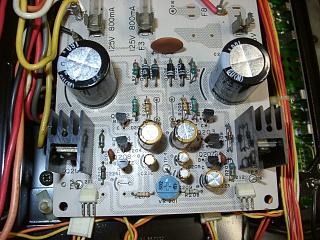

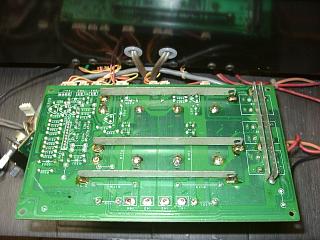

 電源基板の部品交換。

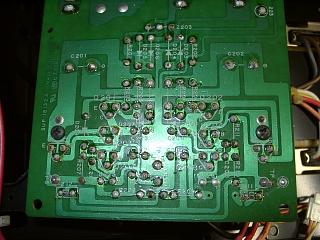

 半田の修正。

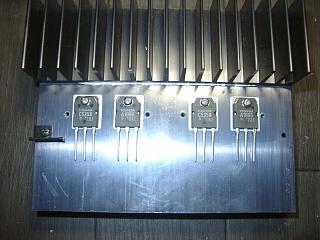

 パワートランジスター交換。

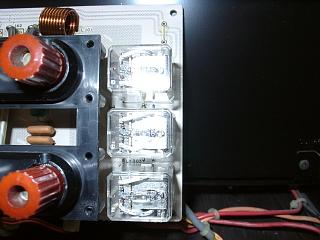

 プロテクション基板の部品交換。



















 半田の修正。

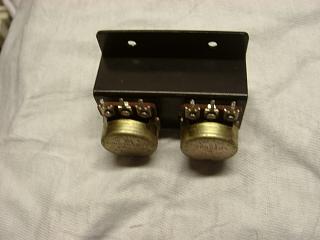

 入力アッテネーターは、取り外してから洗浄処理します。

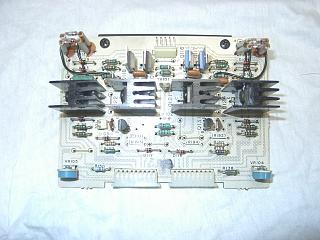

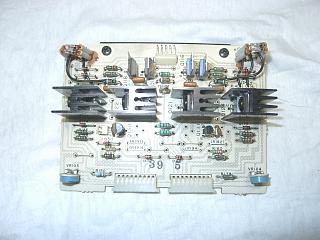

 プリドライブ基板(R)の部品交換。

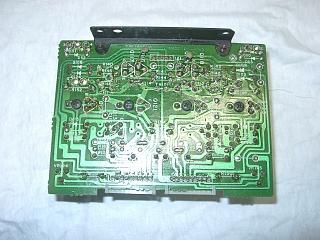

 半田の修正。



















 プリドライブ基板(L)の部品交換。

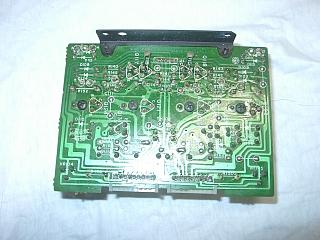

 半田の修正。

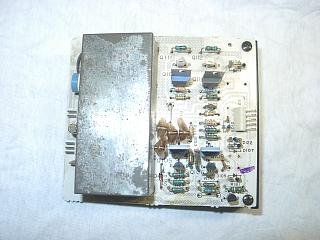

 初段基板(R)の部品交換。



















 半田の修正。

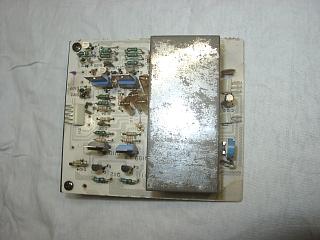

 初段基板(L)の部品交換。

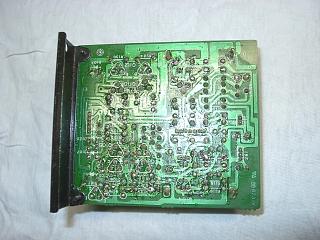

 半田の修正。



















 すべての部品交換が終了しました。

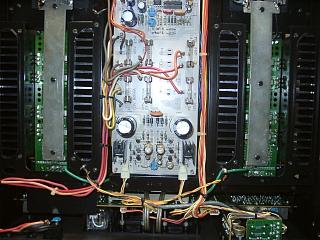

 内部のサビも少なく、かなり程度の良い状態です。

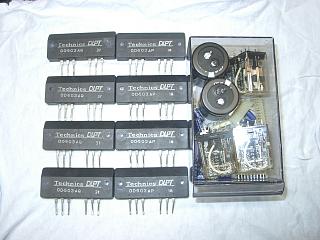

 交換部品です。

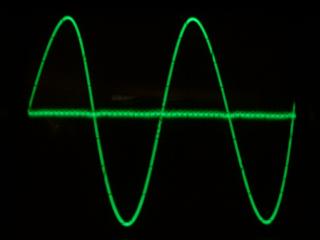

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

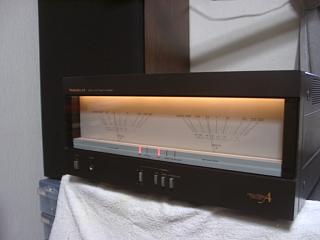

 エージング中。
