ＳＥ−Ａ３　Ｎｏ．２１修理の様子

故障内容

　ノイズ発生。

原因
　
　パワートランジスター劣化。

処置

　オーバーホール修理。

修理期間

　６／２３〜７／１

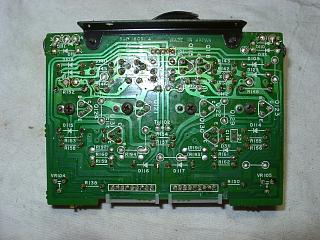

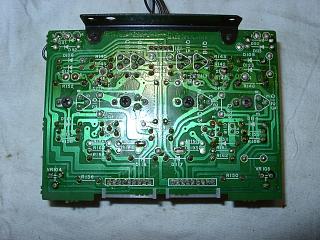

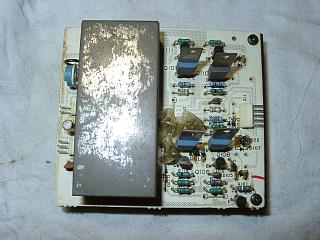

　初段基板（Ｒ）の部品交換。

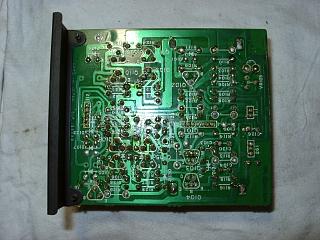

　半田の修正。



















　初段基板（Ｌ）の部品交換。



















　半田の修正。

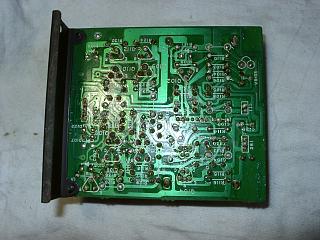

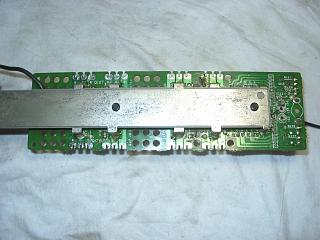

　プリドライブ基板（Ｒ）の部品交換。



















　半田の修正。

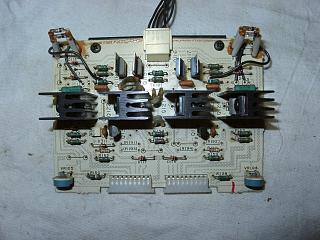

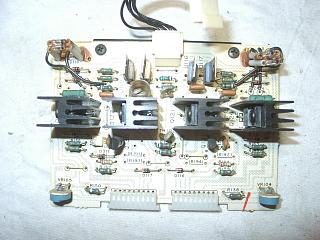

　プリドライブ基板（Ｌ）の部品交換。



















　半田の修正。

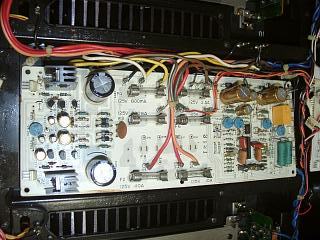

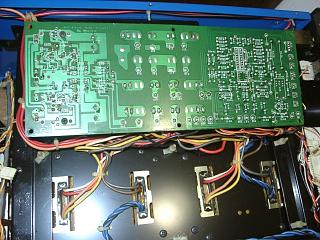

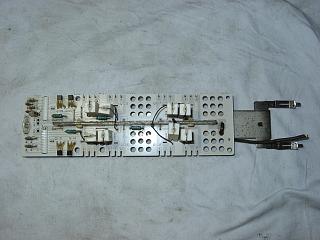

　電源・メーター基板の部品交換。



















　半田の修正。

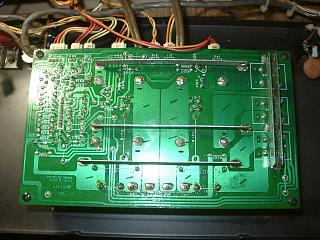

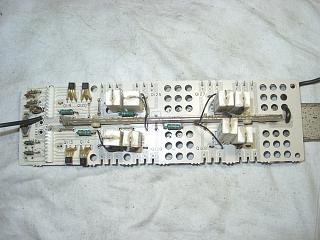

　パワーステージ基板（Ｒ）の改修作業。



















　半田の修正。



















　パワーステージ基板（Ｌ）の部品交換。



















　半田の修正。

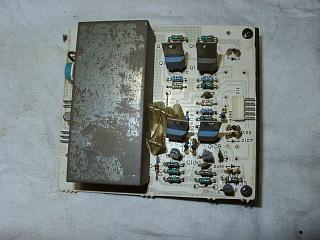

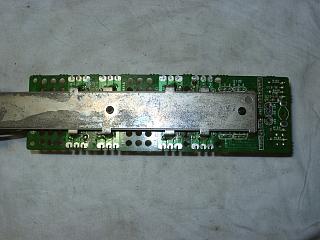

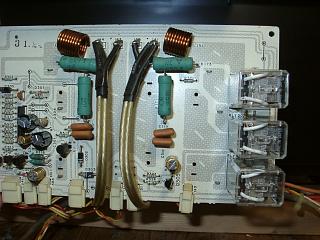

　プロテクション基板の部品交換。



















　半田の修正。

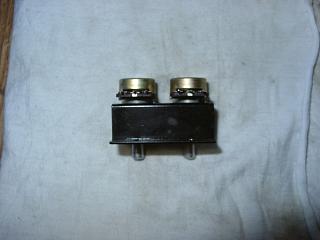

　ATTは洗浄処理します。

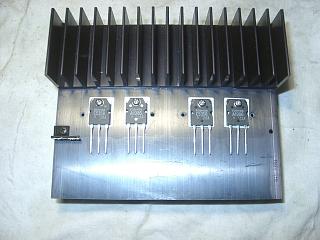

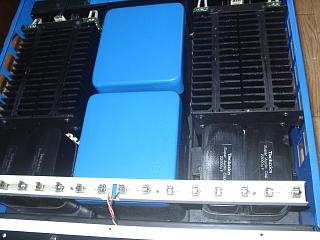

　ヒートシンクを加工して新型トランジスター取り付け。

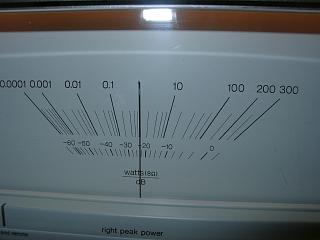

　メーター照明ランプ交換。

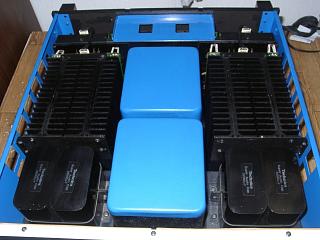

　すべての部品交換が終了しました。

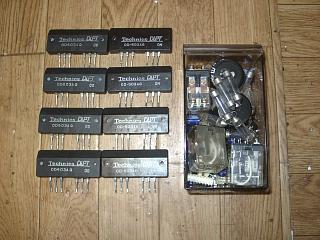

　交換部品です。

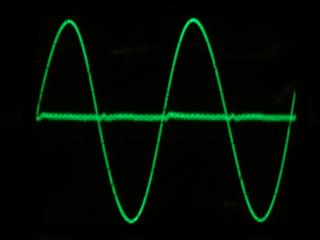

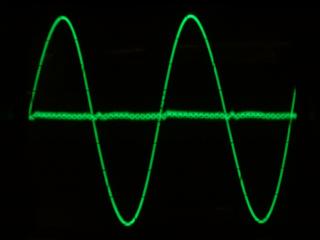

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

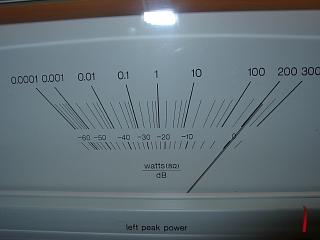

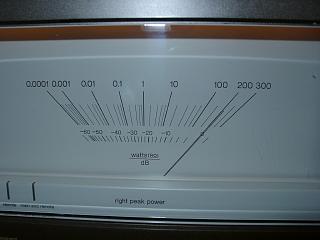

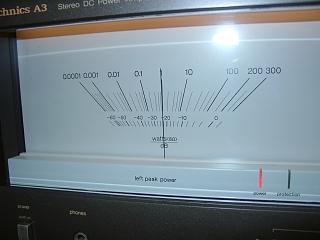

　メーター校正。















































































　エージング中。

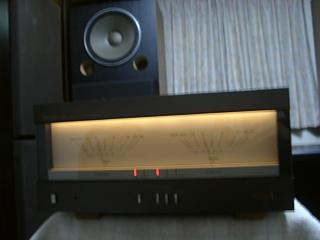

　試聴して完成です。

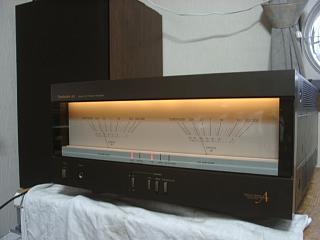

　修理完了です。

　
