SE−A3 No.15修理の様子

故障内容

 オーバーホールのご依頼。

原因


 パワートランジスター劣化。

処置

 オーバーホール修理。

修理期間

 8/24〜9/27

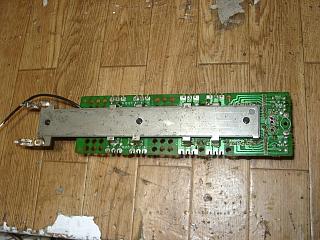

 新型トランジスター取り付けの為、基板改修。

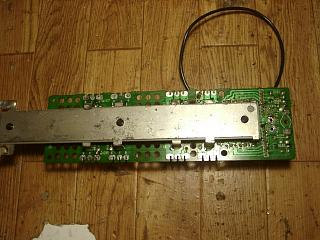

 Lチャンネルも同様に改修。



















 改修の済んだ基板取り付け。

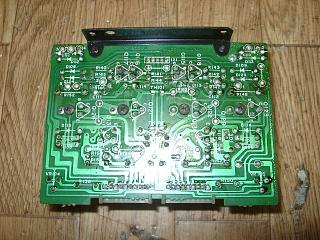

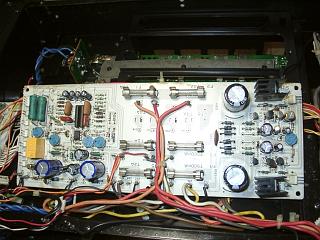

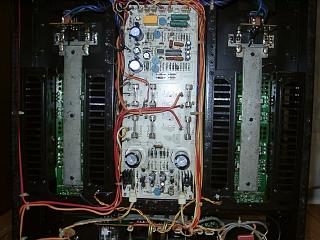

 電源・メーター基板の部品交換。

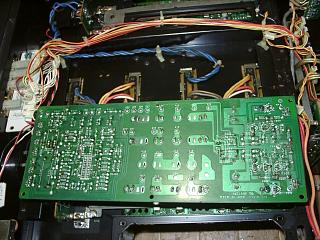

 半田の全修正。

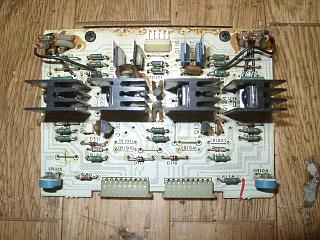

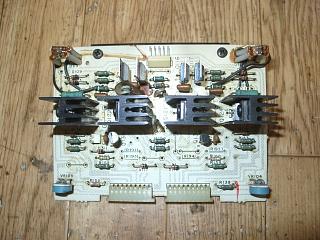

 プリドライブ基板(R)の部品交換。

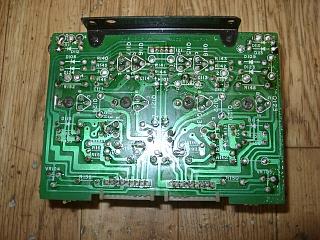

 半田の修正。



















 プリドライブ基板(L)の部品交換。



















 半田の修正。

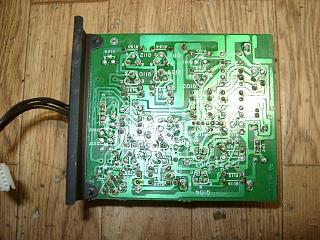

 初段基板(R)の部品交換。



















 半田の修正。

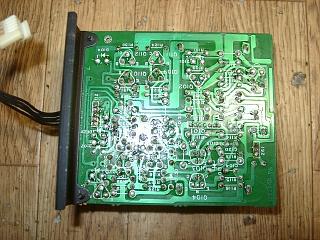

 初段基板(L)の部品交換。



















 半田の修正。

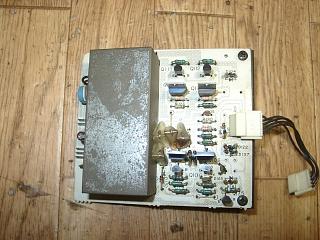

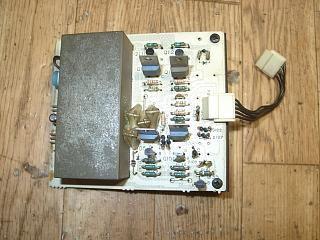

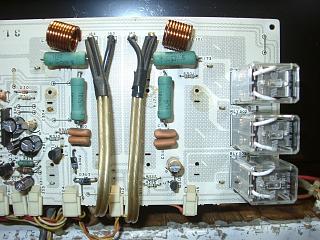

 プロテクション基板の部品交換。

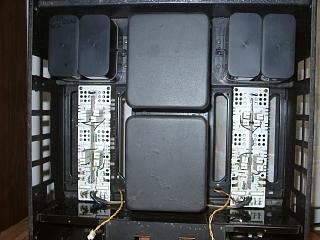

 新型トランジスター搭載の放熱器取り付け完成です。

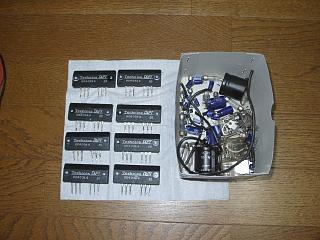

 交換部品です。

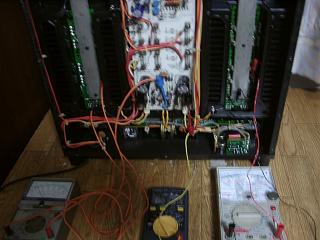

 各部の調整とエージング。

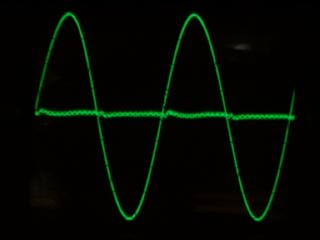

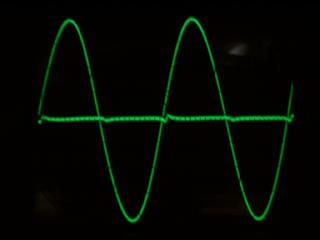

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

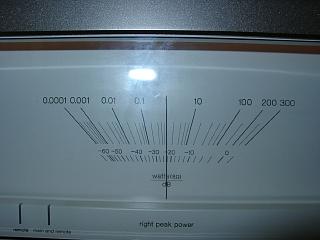

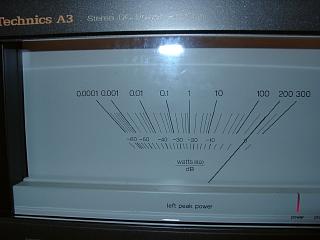

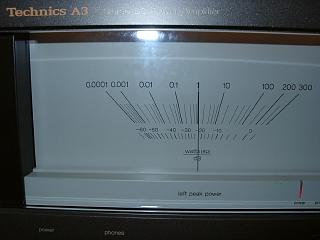

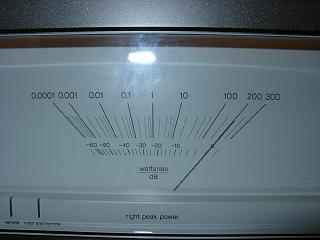

 メーターは左右共に校正します。















































































 エージング実施。

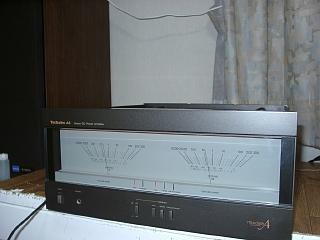

 修理完了です。
