故障内容
整備のご依頼。
原因
Ｒチャンネル歪み。パワートランジスター劣化。
処置
オーバーホール修理。
修理期間
平成１８年９月２５日〜１０月２５日

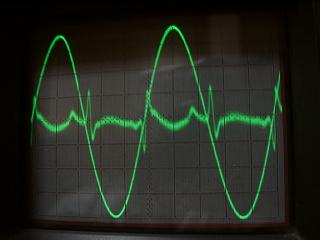

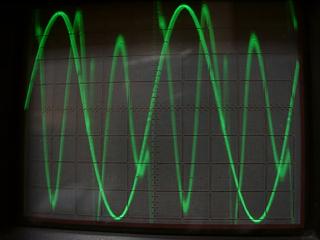

Ｒチャンネルは完全に歪んでいます。
バイアスＶＲ最大にしても、歪みは取れません。パワートランジスター劣化
しています。
Ｌチャンネルは正常です。

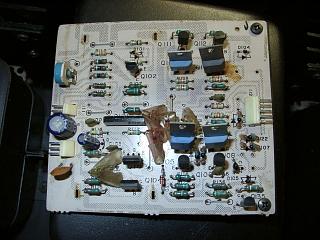

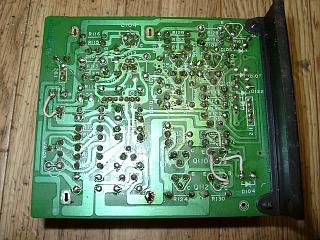

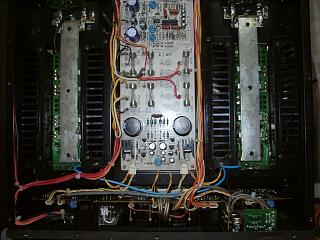

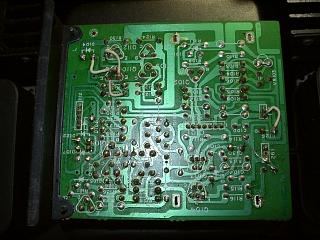

過去の修理形跡あります。基板のパターンが各所剥がれています。
非常に雑な修理がなされています。また、シールドカバーが左右とも
外され無くなっています。

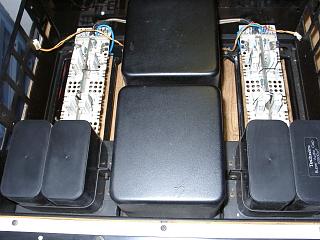

本来は、左半分にシールド板が取付けられています。

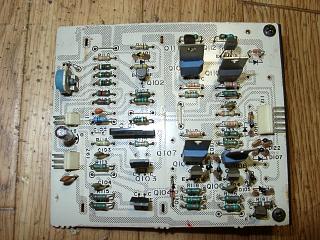

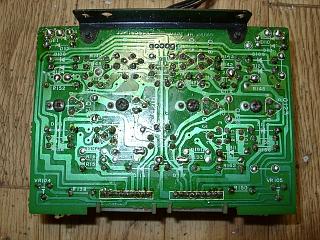

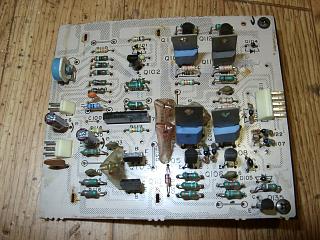

初段基板の部品交換。
半田の修正。
Ｌ側も同様に部品交換。
半田の修正。

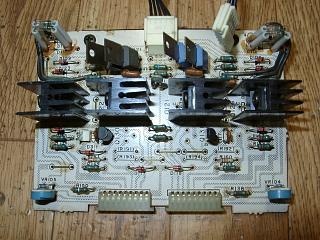

プリドライバー基板の部品交換。
半田の修正。
Ｌも同様に部品交換。
半田の修正。

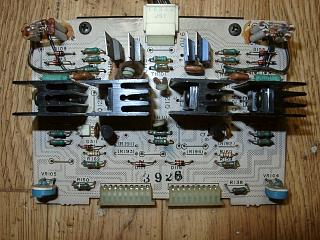

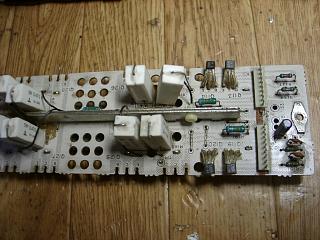

新型トランジスター搭載の為、パワーステージ基板の改修作業。

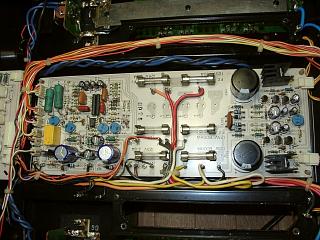

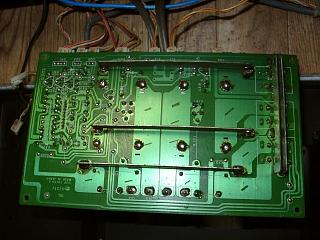

電源・メーター基板の部品交換。

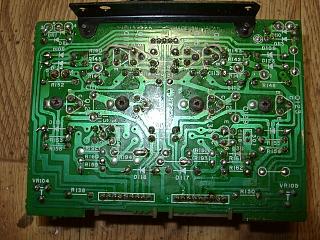

半田の全修正。

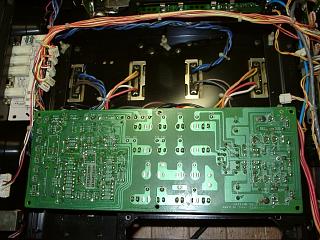

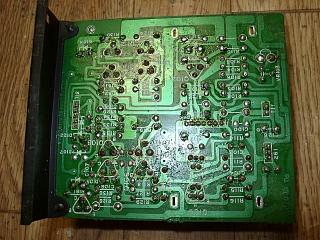

改修の済んだパワーステージ基板取付け。

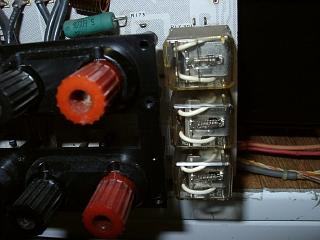

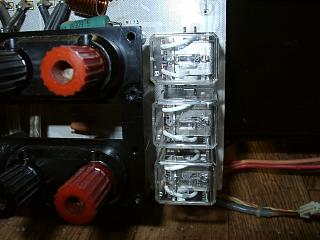

プロテクションリレーは交換の形跡なし。
リレー３個交換。
半田の全修正。

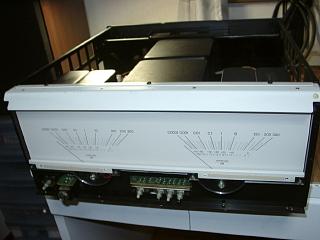

メーター部の分解清掃。

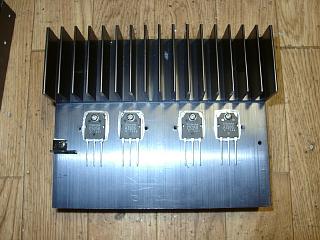

放熱板加工して新型トランジスター搭載。
メーター照明ランプ全交換。
全ての部品交換が終了しました。

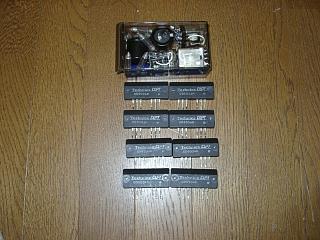

交換部品です。

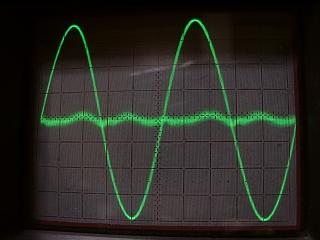

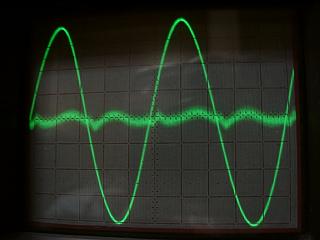

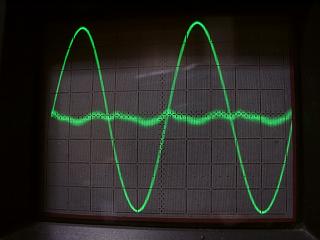

歪みの測定に入ります。
Ｒチャンネルです。正常になりました。
Ｌチャンネルです。

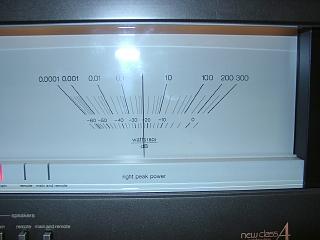

メーターの公正をして完成です。

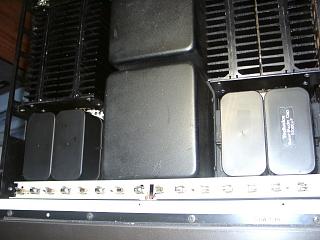

エージング中。

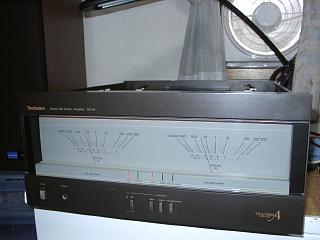

修理完了です。
