SE−A100 No.5修理の様子

故障内容


ヒューズ断。

原因

 部品劣化。

処置

 オーバーホール修理。

修理期間

 8/20〜9/1

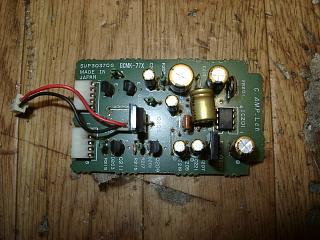

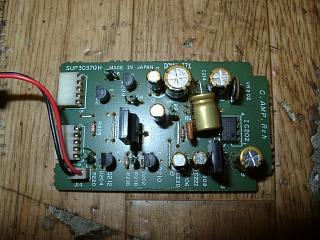

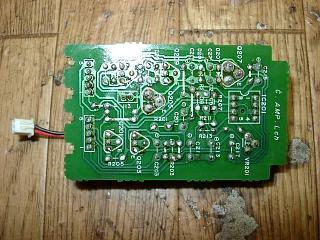

 電流アンプ(L)の部品交換。

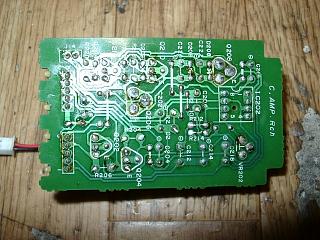

 半田の全修正。



















 電流アンプ(R)の部品交換。



















 半田の修正。

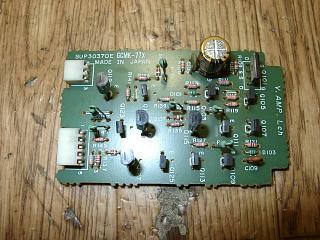

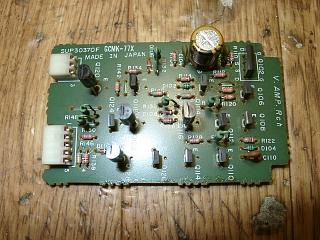

 電圧アンプ(L)の部品交換。

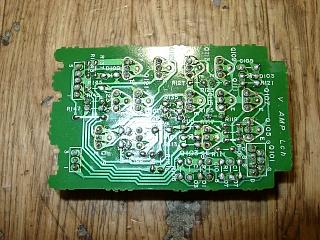

 半田の全修正。



















 電圧アンプ(R)の部品交換。

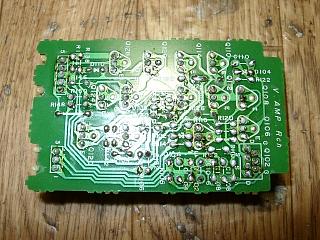

 半田の全修正。

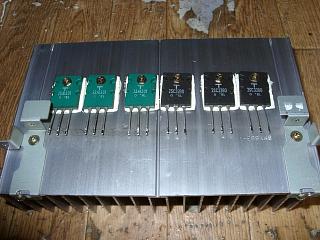

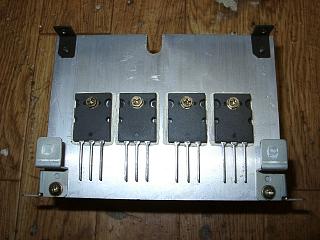

 電圧アンプ終段トランジスターは、劣化の為、新品に交換。

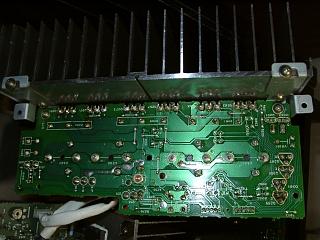

 半田の全修正。



















 電流アンプの終段トランジスターも劣化しています。

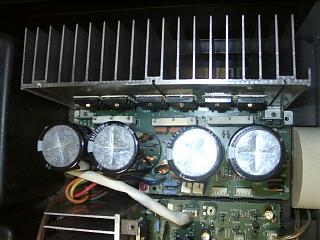

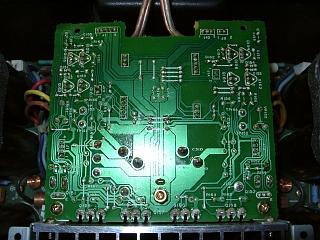

 電流アンプ(R)の部品交換。ブロックコンデンサーもすべて新品交換。

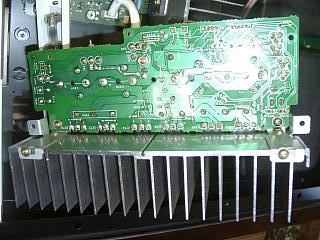

 半田の全修正。

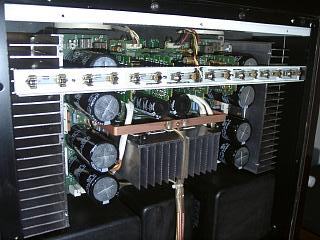

 電流アンプ(L)も同様に修理。



















 メーター照明ランプはすべて交換。

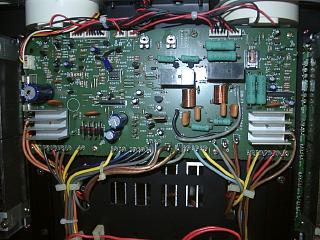

 メーター・電源基板の部品交換と半田の修正。

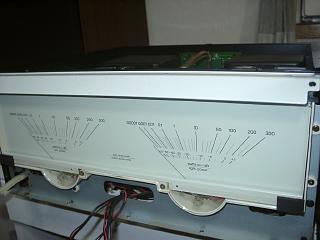

 メーター内部の清掃。

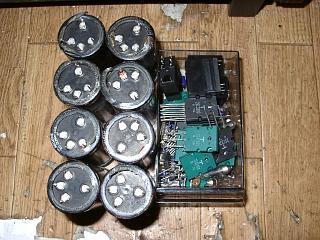

 交換部品です。

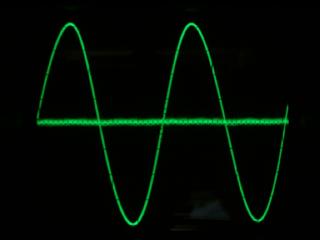

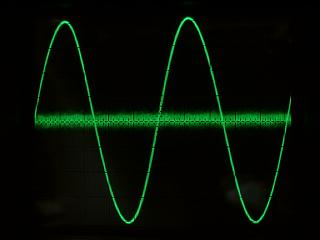

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

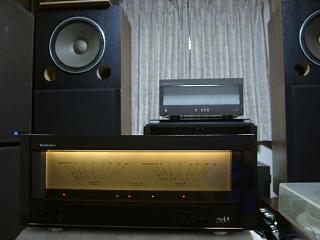

 試聴して完成です。


















 修理完了です。
