ＤＥＮＯＮ　プリアンプ　ＰＲＡ−２０００Ｚ　Ｎｏ．４　修理の様子

故障内容

　整備のご依頼。メインボリュームガリ。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　２０２０年４月１９日〜２２日

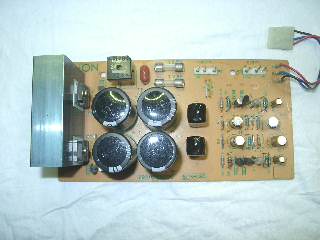

　電源基板の部品交換。

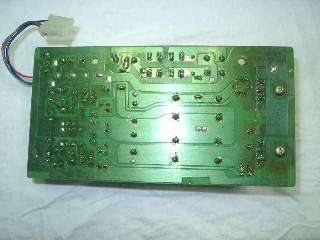

　半田の修正。

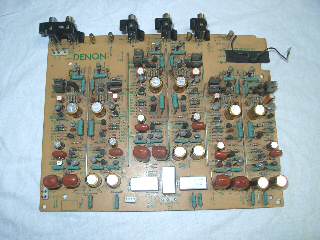

　ＰＨＯＮＯ基板の部品交換。基板焼けも少なく、程度は良い状態です。



















　半田の修正。

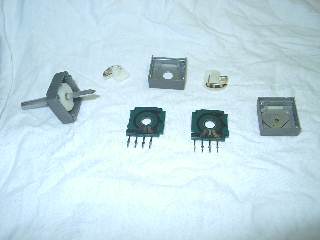

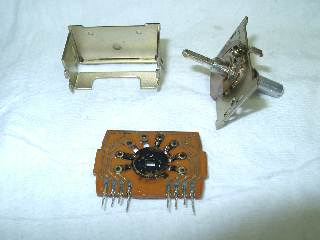

　メインボリュームの分解修理。

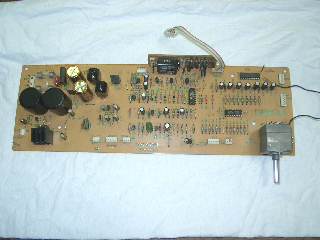

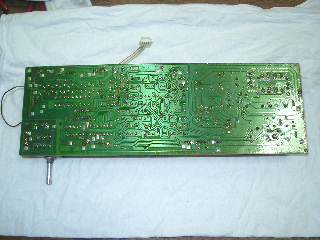

　プリ部電源回路の部品交換と、修理済ボリューム取付け。



















　半田の修正。



















　ＴＯＮＥスイッチの分解修理。

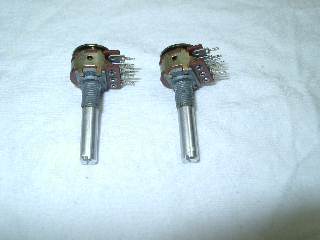

　バランスボリュームの分解修理。



















　トーンボリュームの洗浄修理。

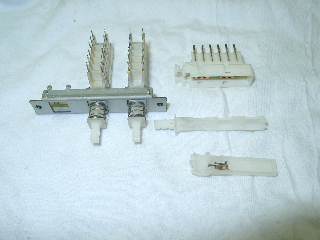

　プリセットスイッチの分解修理。



















　ＦＩＬＴＥＲ関係のスイッチも、すべて分解修理します。



















　サーボ基板の部品交換。



















　半田の修正。

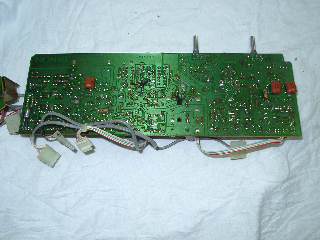

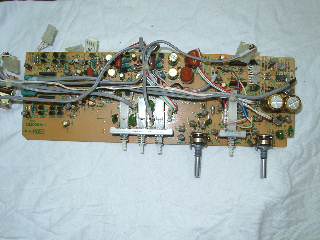

　フラットアンプ基板の部品交換と、修理の終了したスイッチ、ボリューム取付け。



















　半田の修正。

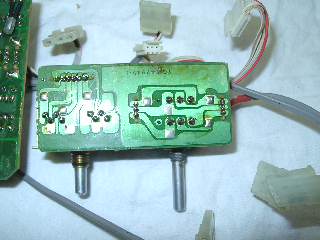

　修理の終了したスイッチ、ボリューム取付けと、半田の修正。



















　リモートスイッチも分解修理します。



















　ＰＨＯＮＯ終段基板の部品交換と、修理の終了したスイッチ取付け。半田の修正。

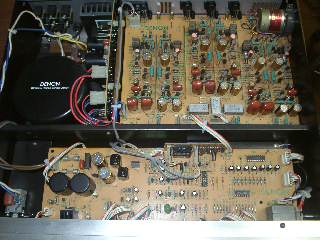

　部品交換が終了しました。

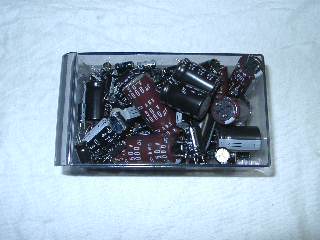

　交換部品です。

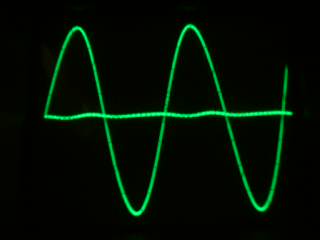

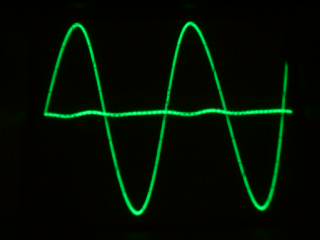

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

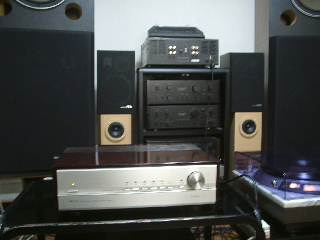

　試聴して完成です。












　修理完了です。

　
