POA-1500 修理の様子

故障内容

メーター照明R側点灯せず。オーバーホール。

原因


 トランジスター不良、コンデンサー劣化、OPアンプ不良。

処置

 コンデンサー、トランジスター、OPアンプ交換。オーバーホール。

修理期間

 12/24〜12/26

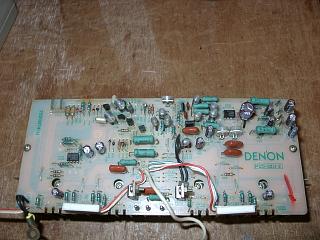

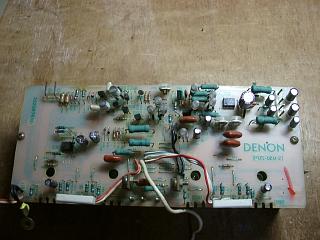

 初段回路です。コンデンサー交換します。

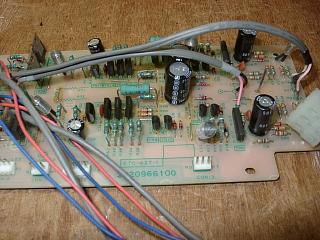

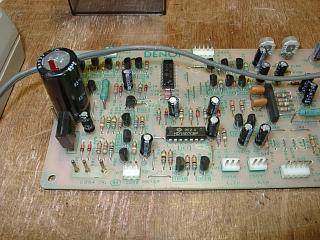

 こちらは、メーター回路です。コンデンサーとトランジスター交換。

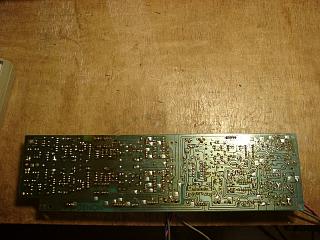

 部品交換と半田修正が終わりました。

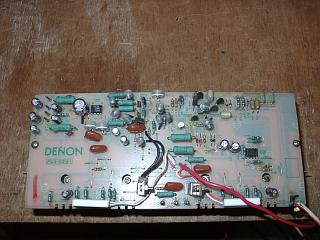

 L側のパワーステージです。コンデンサー交換します。



















 コンデンサー交換と半田修正が終わりました。



















 こちらはRチャンネルです。コンデンサーと半田修正します。

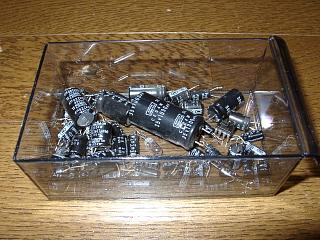

 交換パーツ

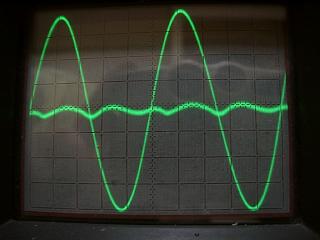

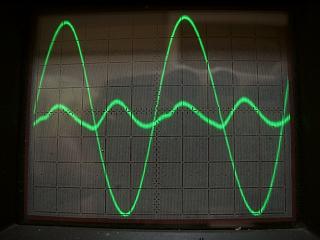

 Rチャンネル歪み波形です。歪みが少々多い。

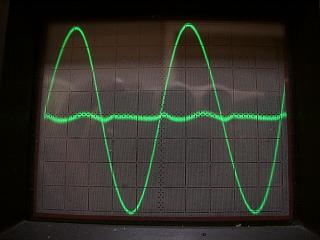

 歪み打ち消し回路の調整後。

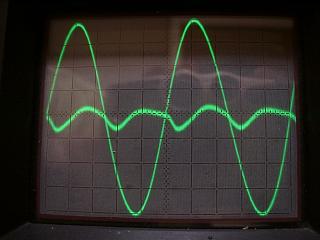

 Lチャンネルの歪み波形です。こちらも少々歪みが多い。



















 調整後の波形です。



















 エージング実施します。

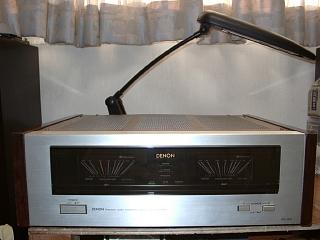

 修理完了です。
