ＤＥＮＯＮ　プリメインアンプ　ＰＭＡ−９８０　修理の様子

故障内容

　音途切れ、歪み多い。

原因

　ＳＷ、ＶＲ関係の接点腐食。

処置

　オーバーホール修理。

修理期間

　１０／９〜１０／１１

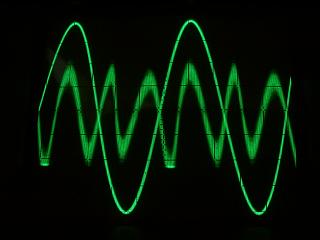

　Ｒチャンネルは、かなりの歪みが見られます。



















　Ｌも少々歪みが多い状態です。



















　コンデンサー等の劣化は見られない為、今回は接点清掃を重点に
整備します。

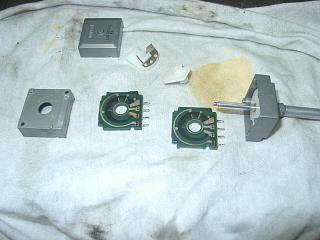

　メインＶＲは、分解清掃します。

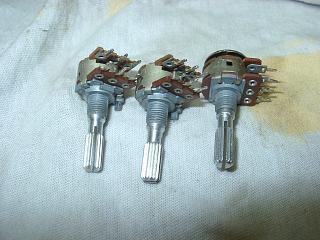

　他のＶＲは、基板より外してから洗浄処理します。

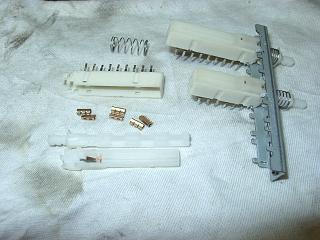

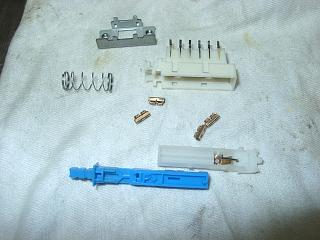

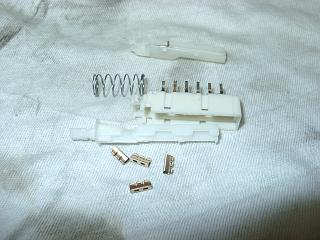

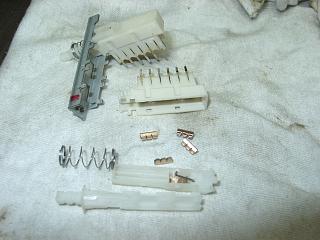

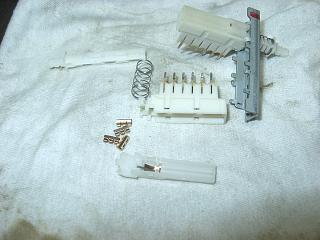

　プッシュＳＷも、すべて分解清掃します。













































































　

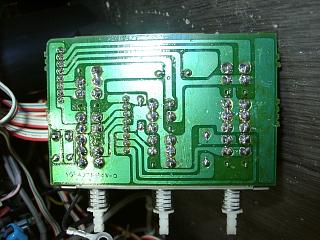

　修理の済んだＳＷ取り付けと、半田の修正。

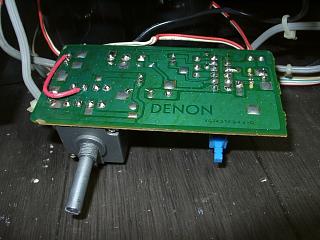

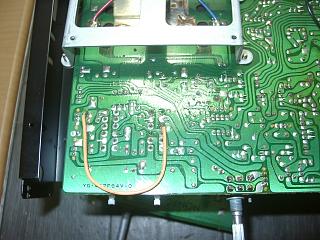

　修理の済んだＳＷ、ＶＲ取り付けと、半田の修正。



















　修理の済んだＳＷ、ＶＲ取り付けと、半田の修正。

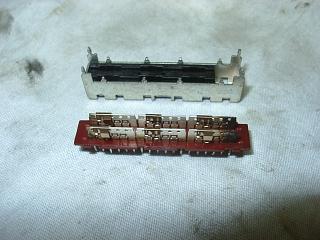

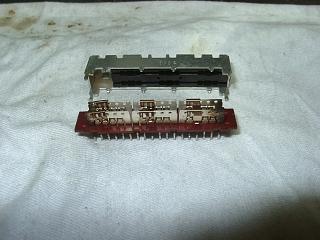

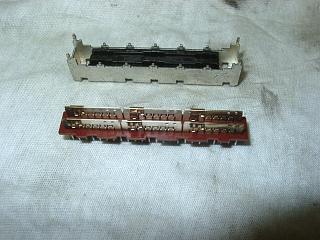

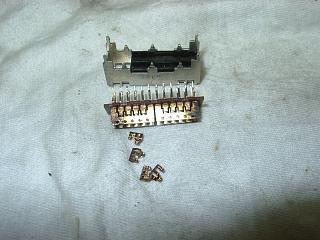

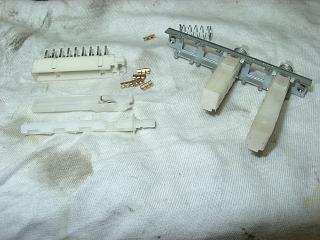

　セレクター関係のＳＷも、すべて分解清掃します。



















　内部は、どれもかなりの汚れです。



























































　修理の済んだＳＷ取り付けと、半田の修正。

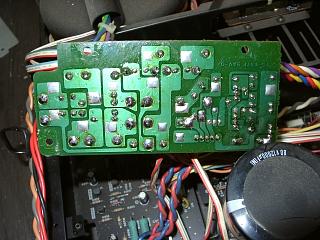

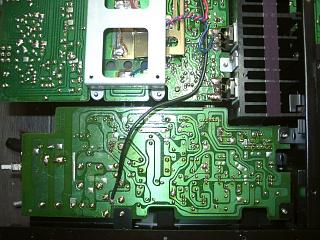

　電源基板の半田修正。



















　リレー基板の半田修正。

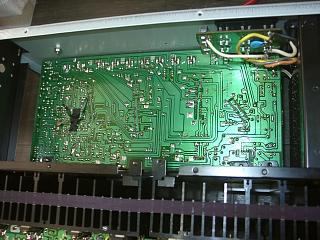

　メイン基板の半田修正。

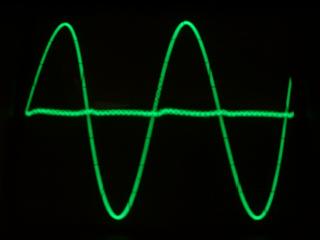

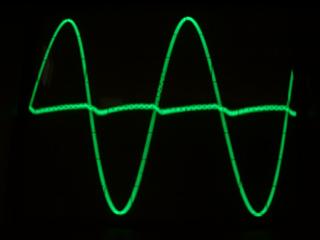

　歪みの測定です。

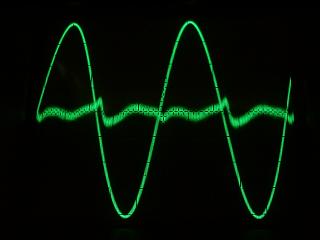

　Ｒチャンネルです。歪みもきれいに取れました。

















　Ｌチャンネルです。

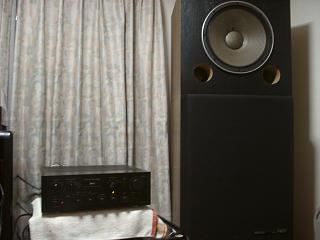

　試聴して完成です。


















　修理完了です。

　
