故障内容
Ｒ音途切れ、ヘッドホン端子、ＲＣＡ端子破損。
原因
部品劣化、端子破損は油脂（接点復活剤？）によるプラスチック分解。
処置
オーバーホール修理。
修理期間
２０２３年２月１４日〜１７日

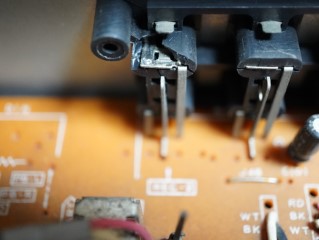

端子台のプラスチックは、油脂による分解でボロボロ。
基板も油脂でベタベタ状態。。

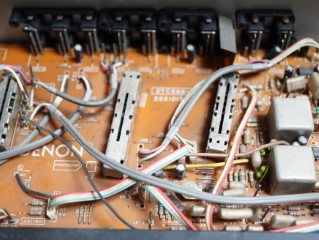

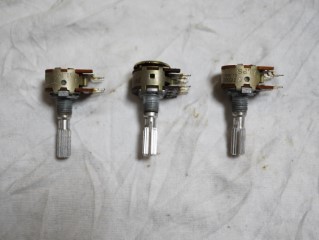

トーン・バランスボリュームの洗浄修理。

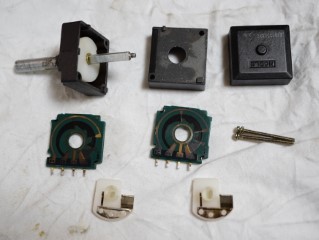

メインボリュームは分解修理します。

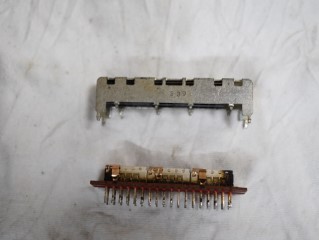

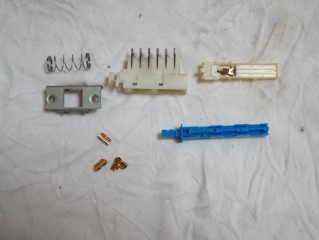

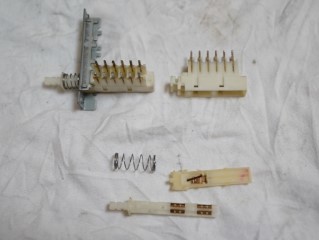

MUTINGスイッチの分解修理。
修理の終了したスイッチ、ボリューム取付けと、半田の修正。

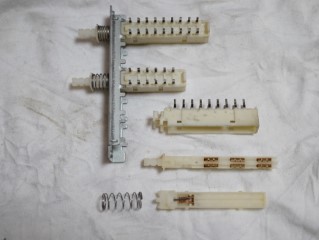

トーンスイッチの分解修理。

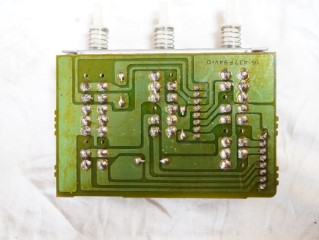

修理の終了したトーンスイッチ取付けと、半田の修正。
LOUDNESS・SUBSONICスイッチの分解修理。

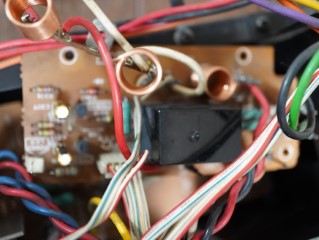

リレー基板の部品交換。

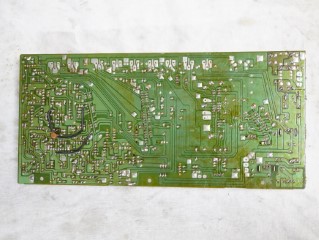

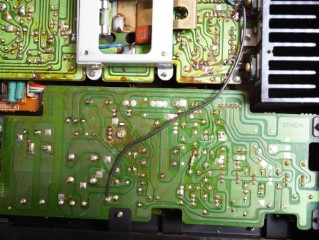

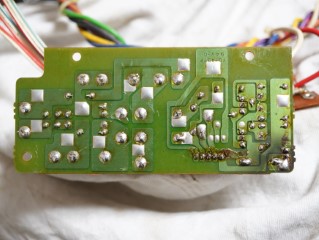

半田の修正。

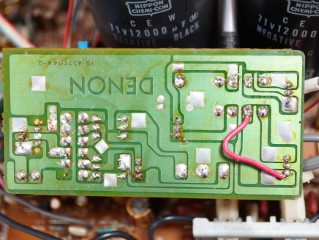

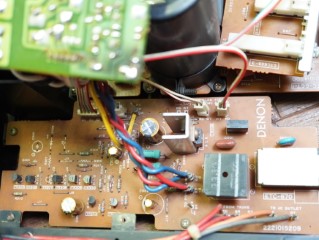

電源・保護回路基板の部品交換。
半田の修正。

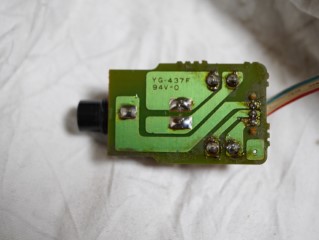

ＰＨＯＮＥ端子の交換と、半田の修正。

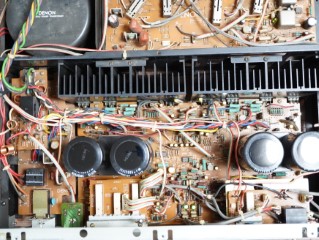

パワー部の部品交換。
半田の修正。

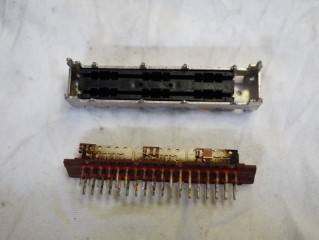

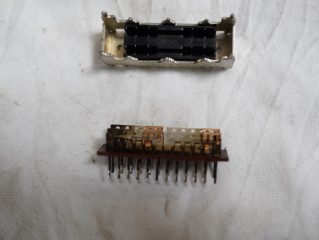

インプットセレクタースイッチの分解修理。
ＰＨＯＮＯセレクタースイッチの分解修理。

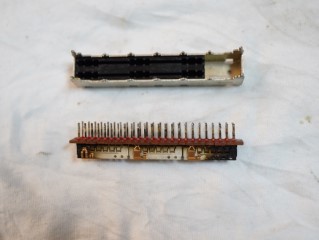

テープモニタースイッチの分解修理。
ＲＥＣセレクタースイッチの分解修理。

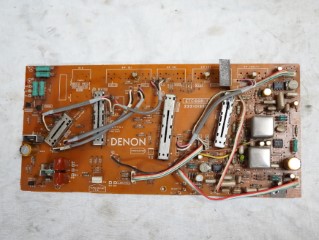

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

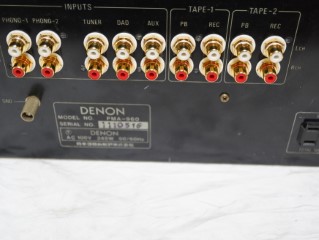

ＲＣＡ端子は高品位の物に交換。

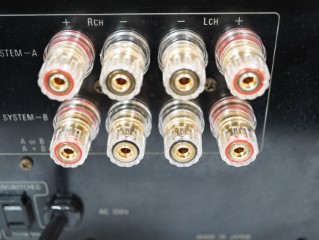

スピーカー端子はバナナ対応品に交換。

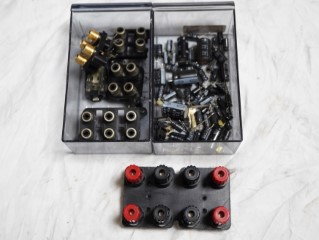

交換部品です。

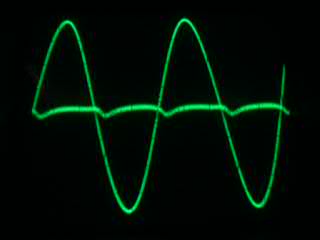

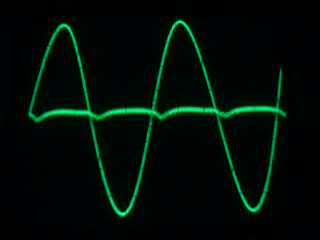

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

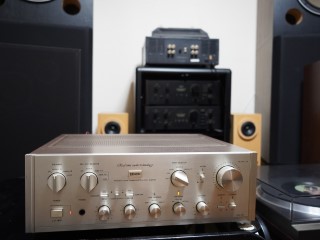

試聴して完成です。
修理完了です。
