ＤＥＮＯＮ　プリメインアンプ　ＰＭＡ−７００Ｚ　Ｎｏ．５　修理の様子

故障内容

　音量バランス不良。

原因
　
　コンデンサー他の劣化。接点接触不良。

処置

　オーバーホール修理。

修理期間

　平成２９年４月１０日〜２０日

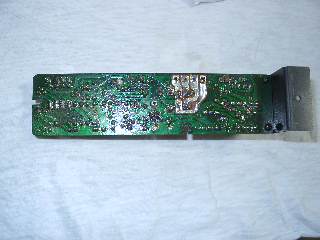

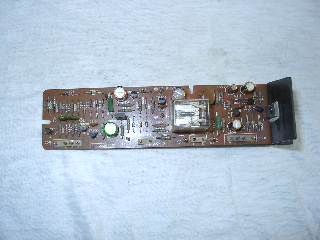

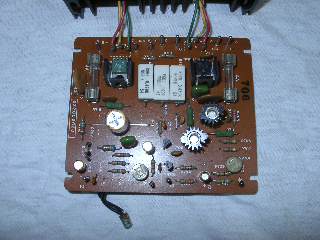

　プロテクション基板の部品交換。

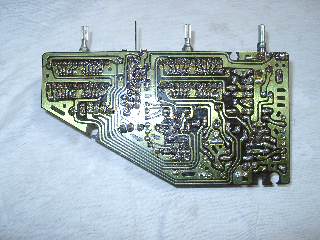

　半田の修正。

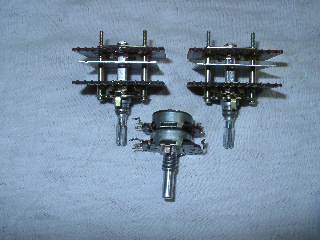

　ＳＷ，ＶＲ関係は、基板から外して修理します。

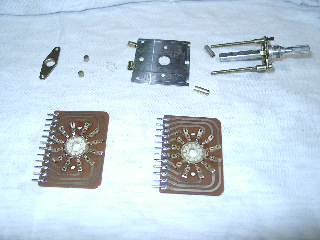

　分解可能なＳＷは、分解清掃します。

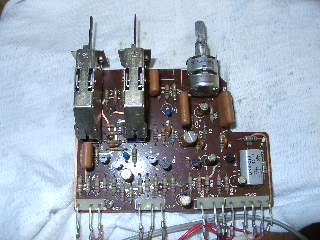

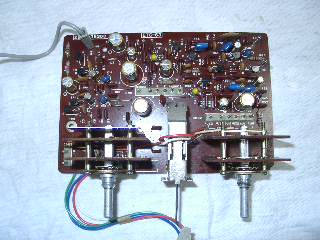

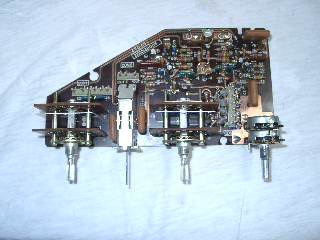

　トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取付け。

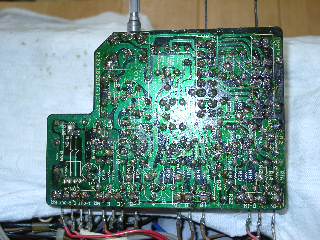

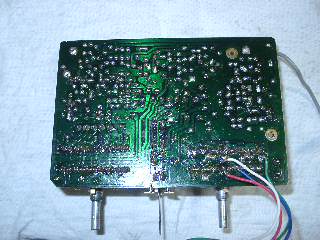

　半田の修正。



















　トグルＳＷは、すべて分解清掃します。

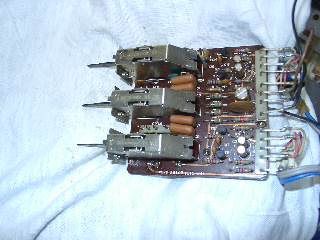

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取付け。

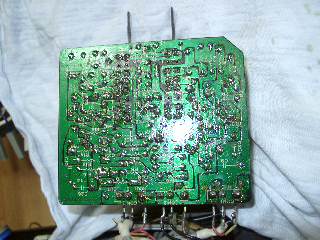

　半田の修正。

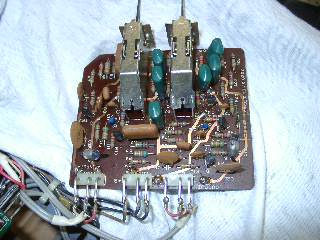

　バッファー基板の部品交換と、修理の済んだＳＷ取付け。



















　フラット部の部品交換と、修理の済んだＳＷ、ＶＲ取付け。



















　半田の修正。



















　フィルター基板の部品交換と、修理の済んだＳＷ取付け。



















　半田の修正。

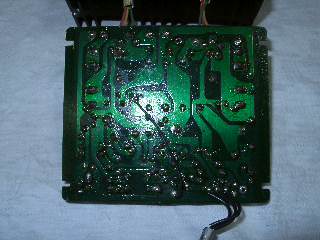

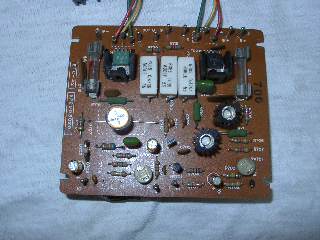

　パワー部（Ｒ）の部品交換。



















　半田の修正。

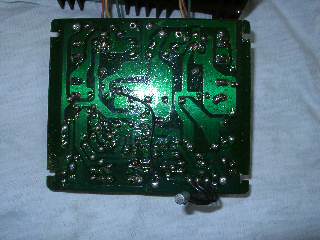

　パワー部（Ｌ）の部品交換。



















　半田の修正。

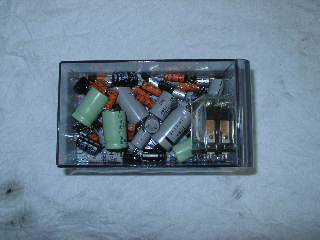

　交換部品です。

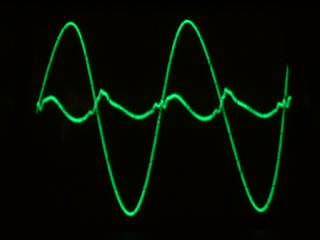

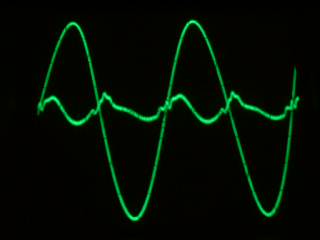

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。


















　修理完了です。

　
