ＤＥＮＯＮ　プリメインアンプ　ＰＭＡ−６．５Ｌ　修理の様子

故障内容

　音途切れ、歪み。

原因

　部品劣化、接点接触不良。

処置

　オーバーホール修理。

修理期間

　２０２１年１月２７日〜３０日

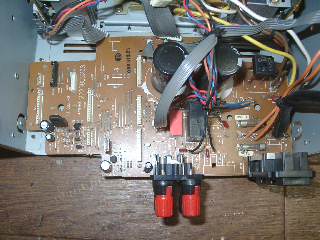

　マザー基板の部品交換。

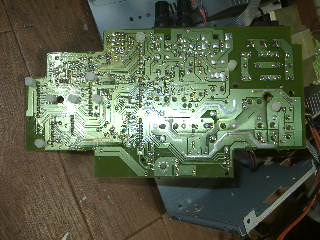

　半田の修正。

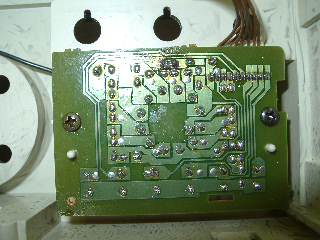

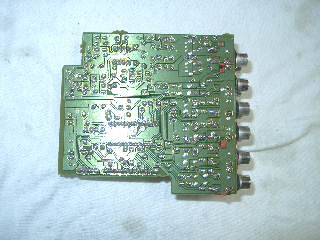

　入力基板の半田修正。

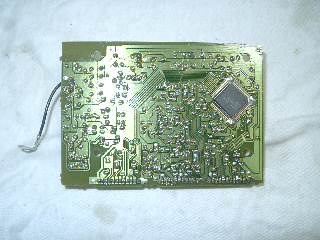

　ロジック基板の半田修正。

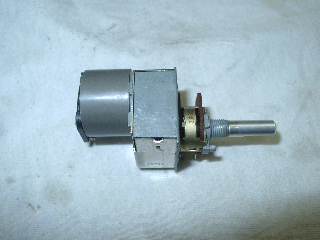

　メインボリュームの洗浄修理。

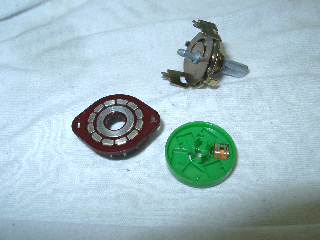

　セレクタースイッチの分解修理。

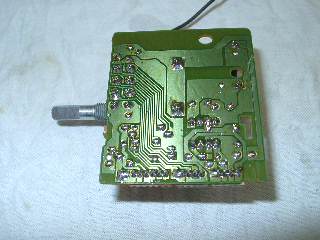

　修理の終了したセレクタースイッチ取り付けと、半田の修正。



















　修理の終了したメインボリューム取り付けと、半田の修正。

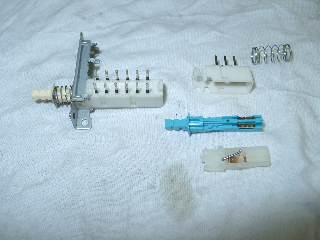

　プッシュスイッチは分解修理します。

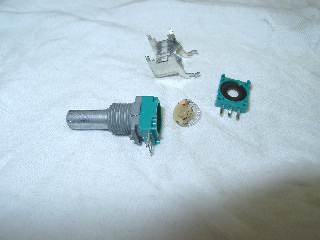

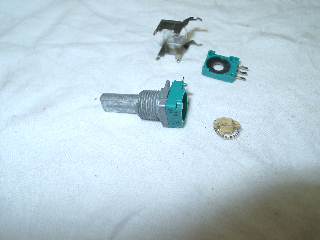

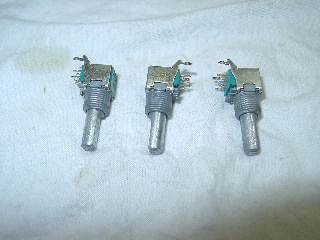

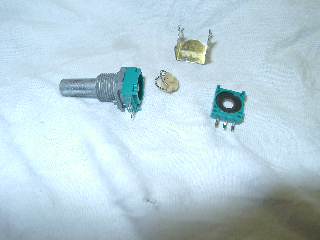

　トーン・バランスボリュームは、すべて分解修理します。

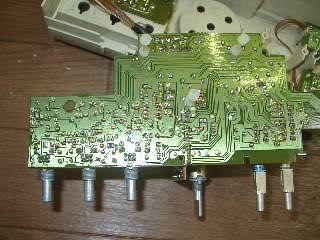

　修理の終了したスイッチ・ボリューム取り付けと、半田の修正。

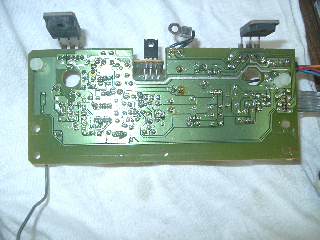

　パワー部（Ｒ）の半田修正。



















　パワー部（Ｌ)の半田修正。

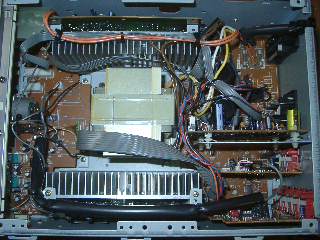

　作業終了。

　パワー部は完全なモノラルコンストラクション。さすがＤＥＮＯＮ製品。コンパクトオーディオ製品でも
全く手抜きの無い高音質設計です。

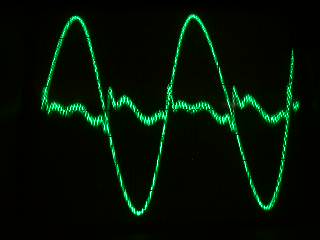

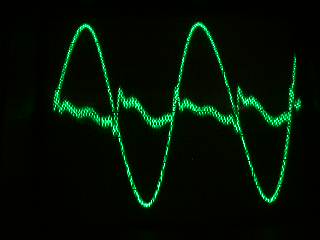

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

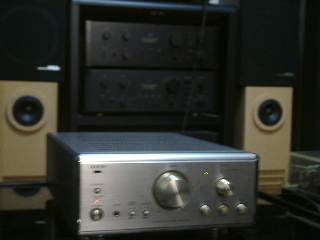

　試聴して完成です。












　修理完了です。

　
