PM-8 ＭＫ２修理の様子

故障内容

　ノイズ発生。

原因
　
　コンデンサー他の劣化。
　
処置

　オーバーホール修理。

修理期間

　７／８〜７／２５

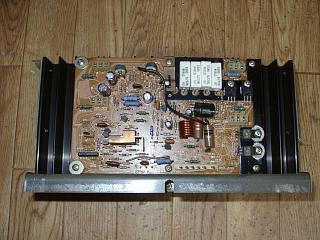

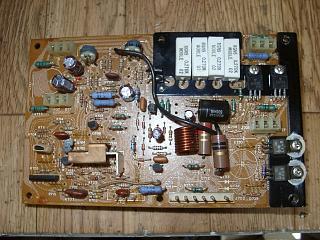

　Ｌパワーアンプモジュールの修理。コンデンサー他の交換。

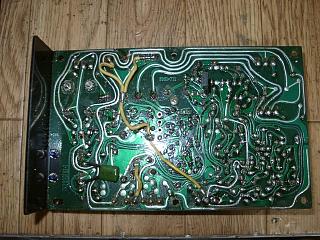

　半田はすべて修正します。

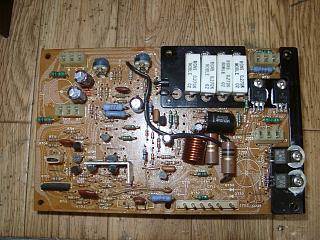

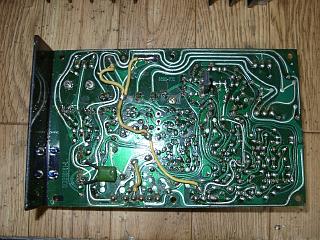

　Ｌチャンネルのパワーモジュール修理完了。

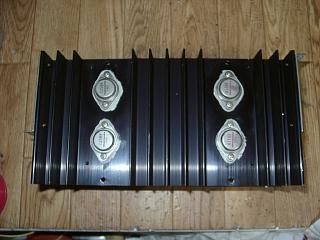

　Ｈｉ−Ｆｔトランジスターは元気なので、このまま使用。



















　ＲチャンネルもＬチャンネル同様に部品交換。



















　半田もすべて修正。

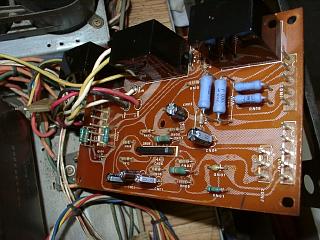

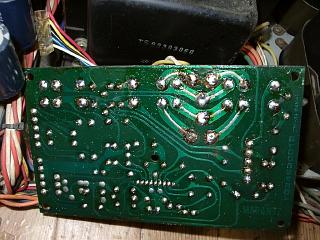

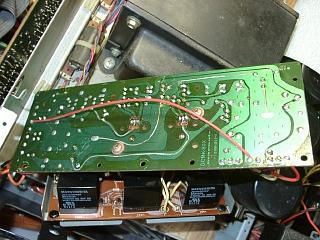

　プロテクション回路の部品交換。



















　プロテクション回路の修理完了。

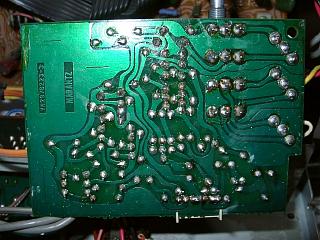

　電源回路のコンデンサー交換と半田の修正。

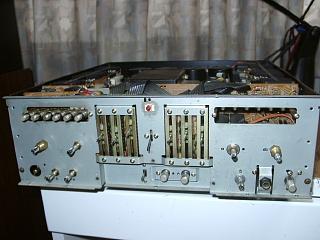

　フロントパネル外し、初段回路の修理に入ります。



















　ＶＲ基板の部品交換とＶＲの洗浄。半田の修正。

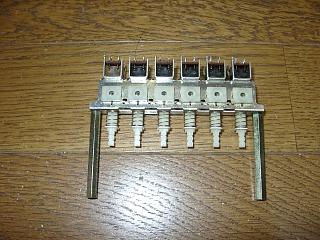

　ファンクションＳＷは接触不良ひどい為、取り外して洗浄します。

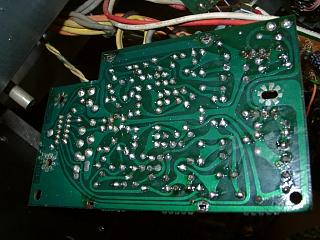

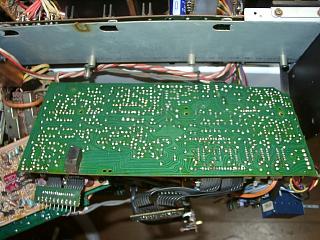

　プリ段の部品交換と半田の修正。



















　ＴＡＰＥバッファーの部品交換とＳＷ洗浄。

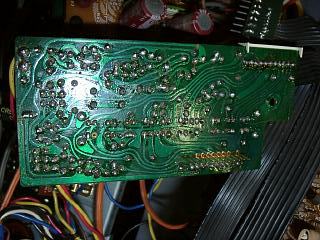

　ＥＱ回路の部品交換と半田の修正。

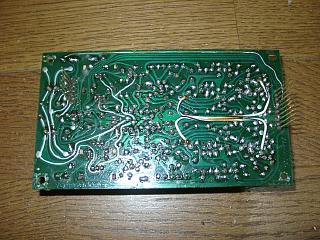

　ＭＣーＨＥＡＤアンプの部品交換と半田の修正。

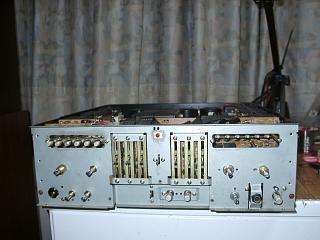

　プリ部の組み上げ。

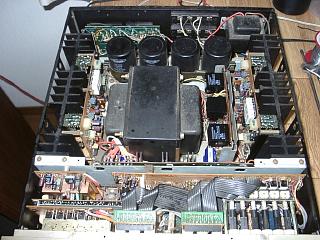

　部品交換が終了しました。

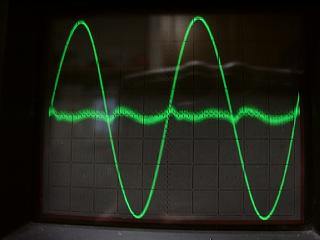

　歪みの測定です。

　Ｒチャンネルです。ＳＷ歪みも少なく優秀です。

















　Ｌチャンネルも優秀。

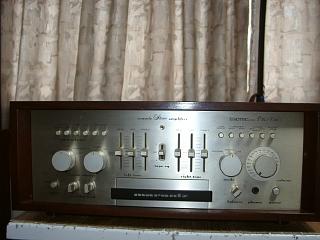

　キャビネット取付け完成。

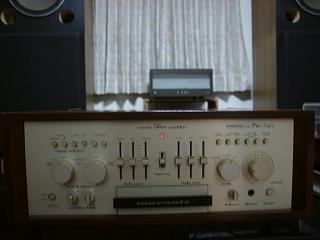

　試聴中。往年のマランツサウンドが蘇りました。


















　修理完了です。
