marantz プリメインアンプ PM-8 MK2 No.6 修理の様子

故障内容


プロテクション作動。

原因

 部品劣化。

処置

 オーバーホール修理。

修理期間

 5/29〜

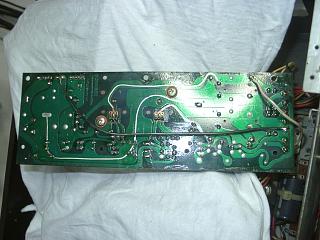

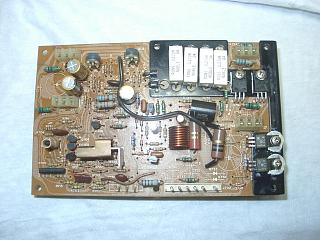

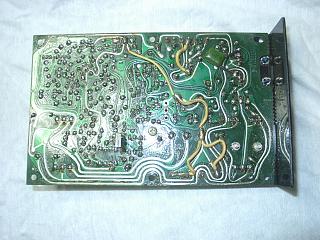

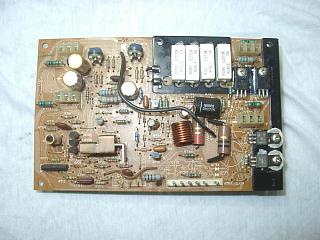

 パワー部(R)の部品交換。



















 半田の修正。

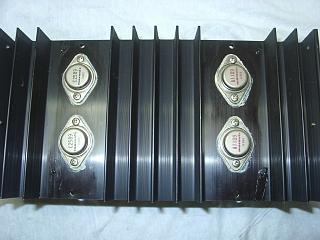

 パワートランジスターは劣化が見られませんので、このまま使用
します。

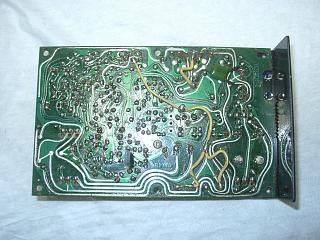

 パワー部(L)の部品交換。



















 半田の修正。

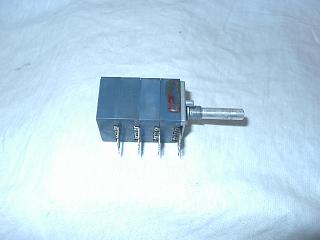

 VRは、基板より外してから洗浄処理します。

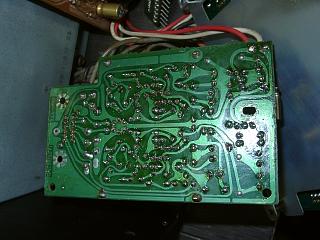

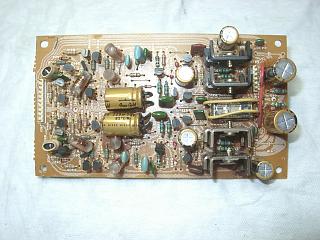

 フラットアンプ部の部品交換。



















 半田の修正。

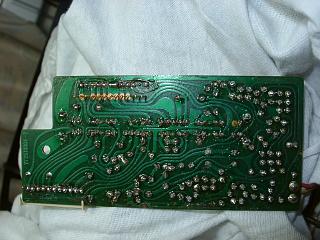

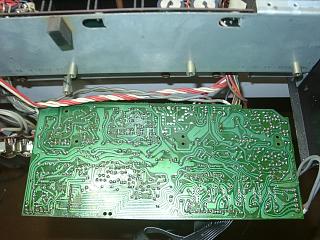

 PHONO基板の部品交換。



















 半田の修正。

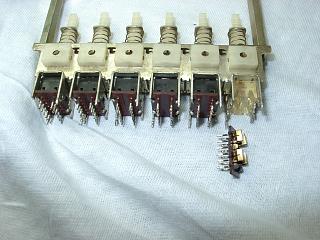

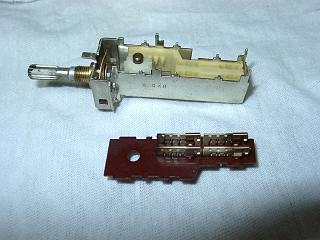

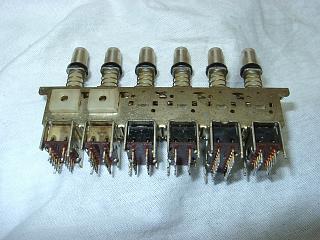

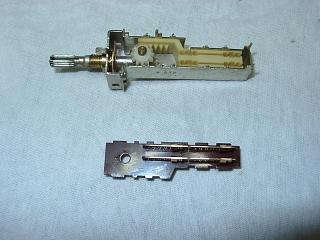

 プッシュSWは、すべて分解清掃します。







































 ファンクションSWも、すべて分解清掃します。

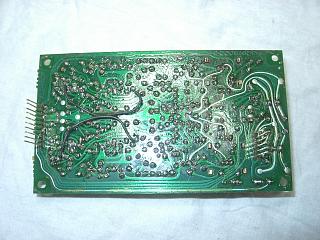

 MCアンプ部の部品交換と、半田の修正。

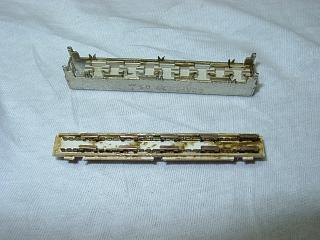

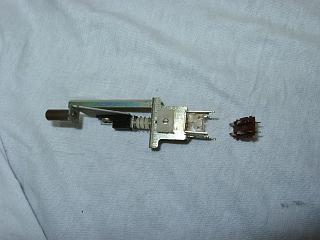

 スライドSWの分解清掃。



















 バッファーアンプの部品交換と。修理の済んだSW取り付け。



















 半田の修正。

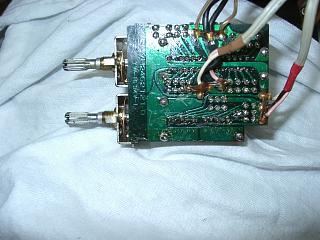

 カートリッジセレクターSWの分解清掃。







































 修理の済んだSW取り付けと、半田の修正。

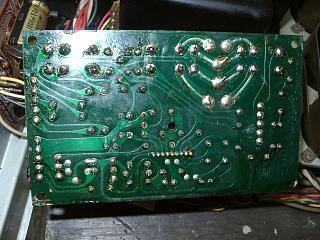

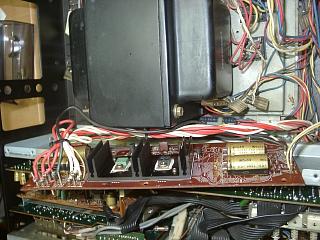

 電源基板の部品交換。



















 半田の修正。

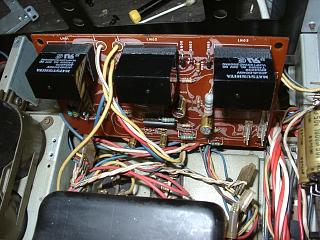

 プロテクション基板の部品交換。



















 半田の修正。

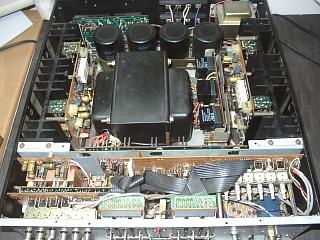

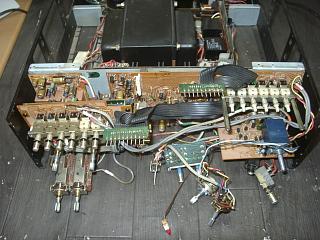

 すべての部品交換が終了しました。

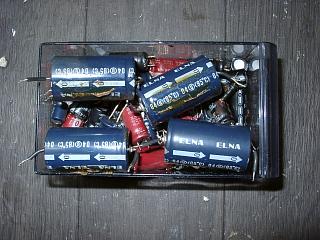

 交換部品です。

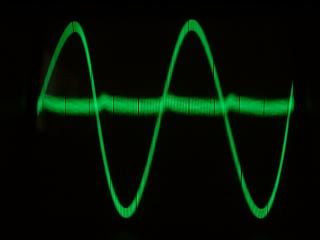

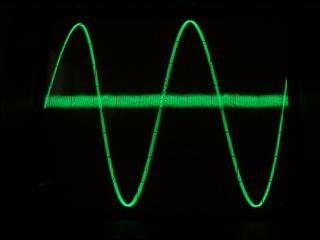

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。
