PM-8 修理の様子

故障内容


整備のご依頼

原因

 コンデンサー、リレー他の劣化。

処置

 オーバーホール修理。

修理期間

 3/23〜4/9

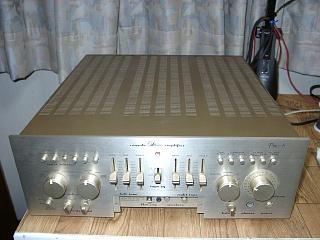

 堂々とした風格です。マランツ伝統のデザイン。操作性も大変優れて
います。

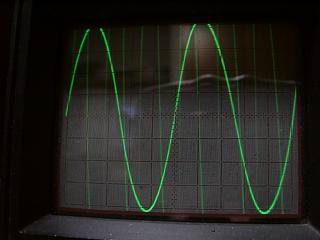

 Rチャンネルの歪み波形です。歪んでいます。

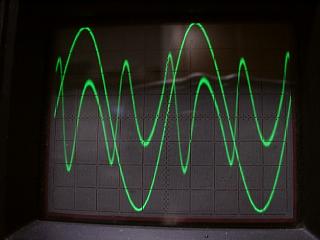

 Lチャンネルは完全に歪んでいます。回路に異常が発生しています。

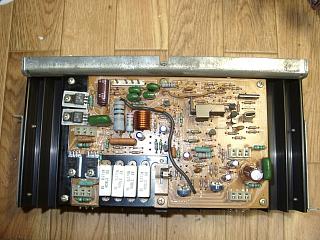

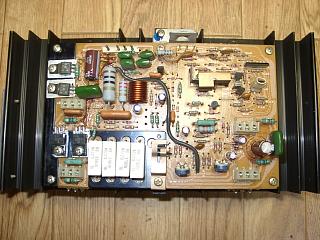

 パワー段の修理に入ります。



















 コンデンサーとトランジスター交換。半田の全修正。

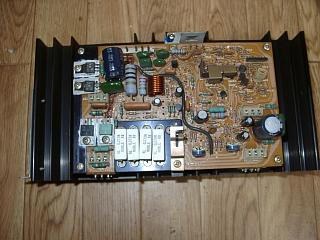

 Lチャンネルも同様に部品交換。

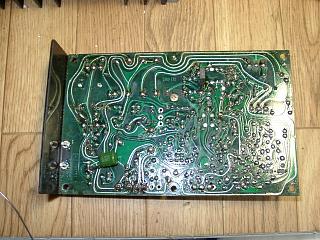

 半田もすべて修正。



















 Lチャンネルの修理完了。

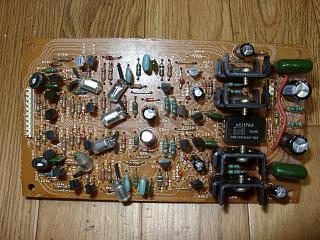

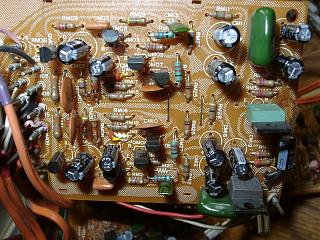

 トーンアンプの修理。



















 MCアンプのコンデンサー交換。



















 半田もすべて修正。



















 PHONOアンプのコンデンサー交換と半田の修正。

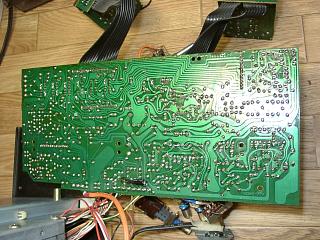

 フラットアンプの半田修正とコンデンサー交換。

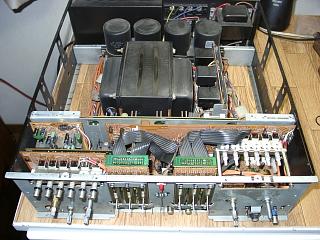

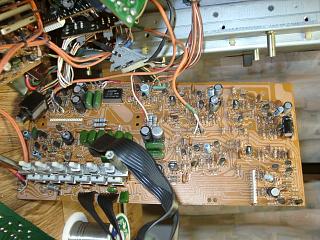

 プリアンプ段の組み立て。

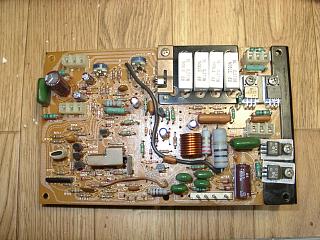

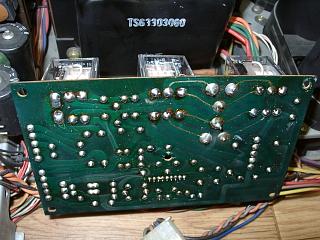

 プロテクション基板の修理。



















 リレー3個とコンデンサー交換。半田の修正。

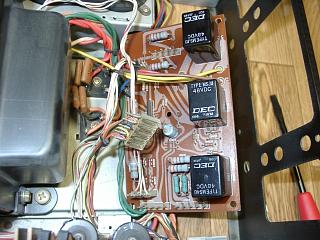

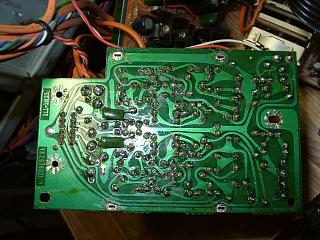

 プリアンプ用電源回路のコンデンサー交換と半田修正。

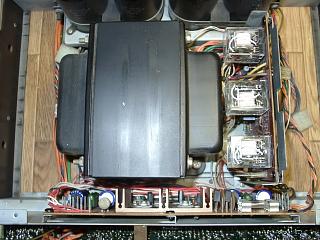

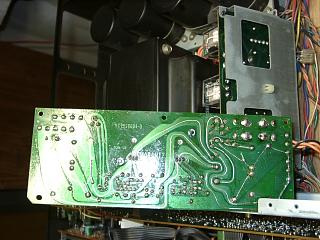

 電源基板とプロテクション基板の取付け。

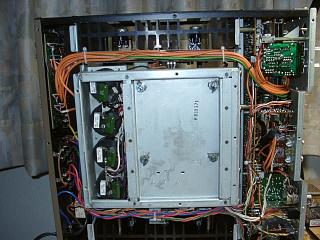

 パワーアンプブロック搭載して、配線を綺麗に束線します。

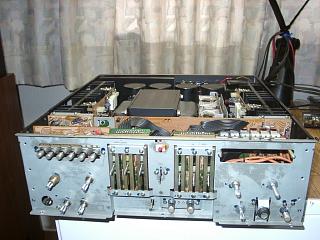

 部品交換が終了しました。

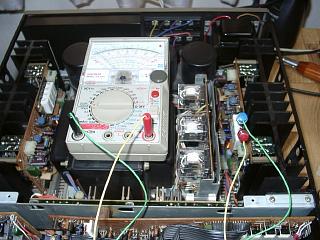

 パワー段のアイドリングとオフセット調整中。

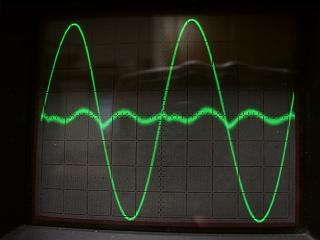

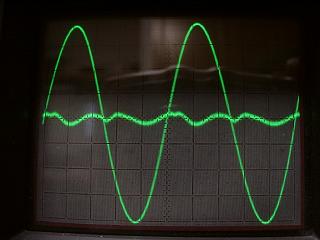

 歪みの測定に入ります。Rチャンネルです。本来の性能が回復しました。



















 大きく歪んでいたLチャンネルも正常になりました。ノイズ成分も少なく優秀。

















 修理完了です。
