marantz PM-6a 修理の様子

故障内容

 片チャンネル音出ない。

原因


 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 8/17〜8/28


 パワー部のコンデンサーは、熱で完全にパンクしています。



















 VRは取り外してから洗浄処理。

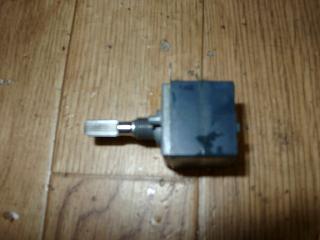

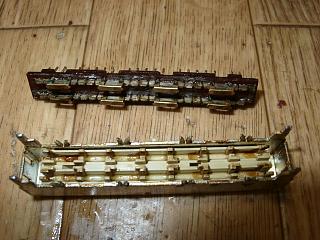

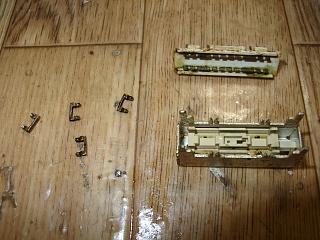

 スライドSW内部は、汚れで真っ黒です。

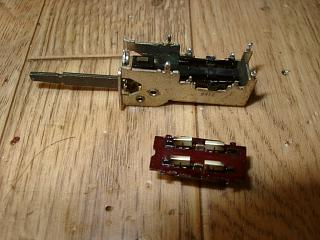

 こちらも同様に真っ黒。すべて分解クリーニングします。

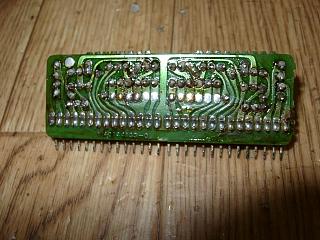

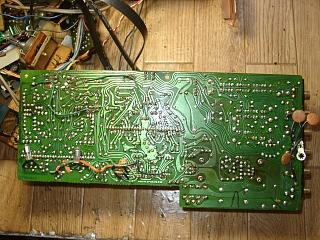

 トランジスターアレイ基板の半田修正。

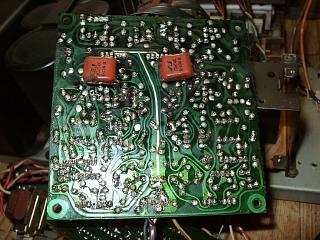

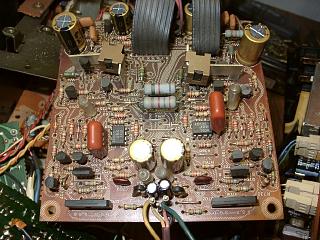

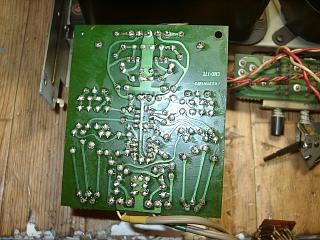

 イコライザー基板に部品交換。



















 半田の全修正。

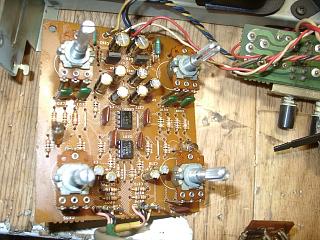

 TONE基板の部品交換。



















 半田の修正。

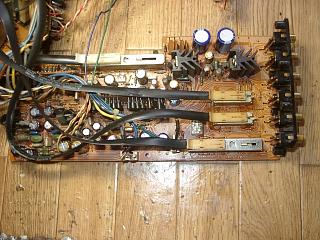

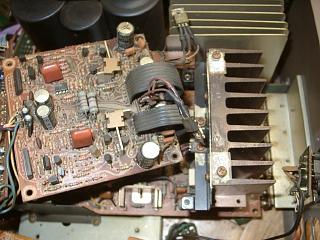

 パワー部の部品交換。



















 半田の全修正。



















 トグルSWも分解清掃。

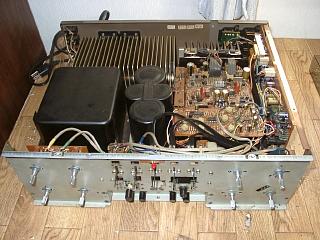

 すべての部品交換が終了しました。

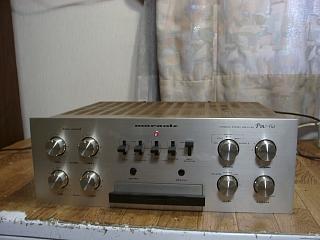

 クリーニングの済んだパネル取付け、完成です。

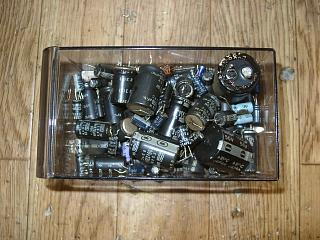

 交換部品です。



















 歪みの測定です。

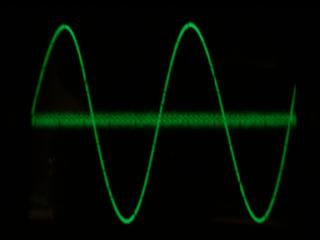

 Rチャンネルです。A級動作なので、非常に低歪み。

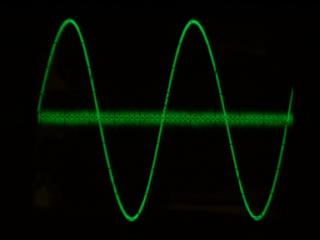

 Lチャンネルです。



















 エージング中。

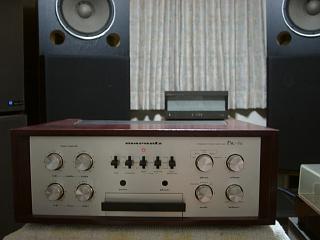

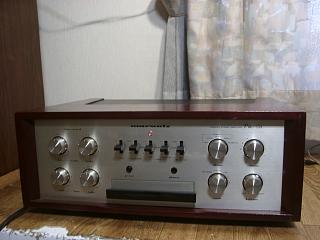

 ウッドケースにマウントして、試聴中。

 マランツ独特のサウンドが蘇りました。

 発熱が凄いので、トラブル防止には放熱への配慮が重要です。














 修理完了です。
