PD−441 ターンテーブル修理の様子

故障内容


回転ムラ

原因


 コンデンサー他の劣化によるPLL回路故障。

処置

 コンデンサー、TR、OPアンプ交換。

修理期間

 3/23〜3/30

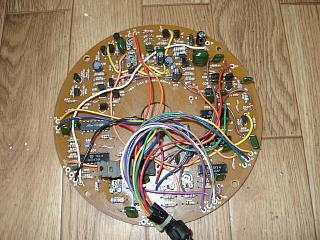

 日本サーボ製。モーター本体にドライブ〜PLLまですべて内臓されて
います。

 コンデンサー、他劣化してフェーズロック掛かりません。
















 コンデンサー、TR、OPアンプ交換。

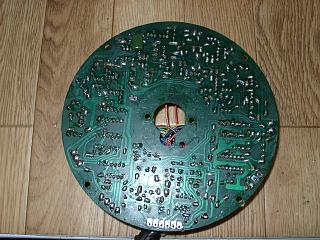

 半田もすべて修正します。

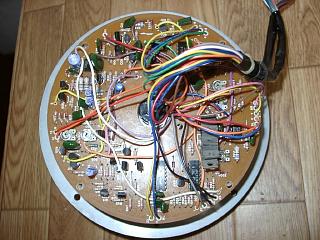

 修理完了した基板を取付けます。

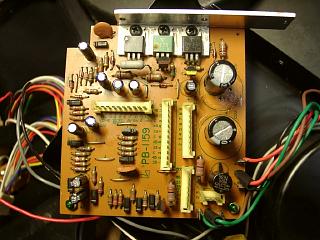

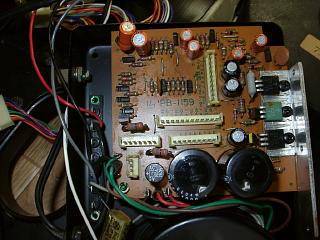

 こちらは電源、制御回路。



















 コンデンサー交換と半田の修正。

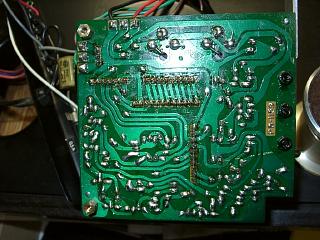

 半田もすべて修正します。



















 電源ランプ切れの為、交換。

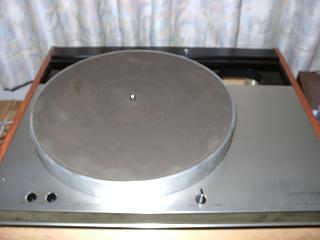

 PLLの調整をして完成です。


















 エージング実施。
