故障内容
電源入らず。
原因
電源回路の故障。
処置
オーバーホール修理。
修理期間
８／３１〜９／１

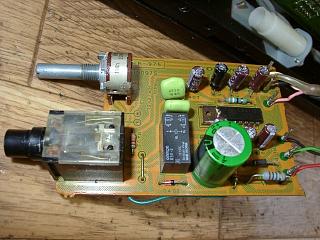

ＰＨＯＮＥアンプのコンデンサー、リレー交換と半田修正。

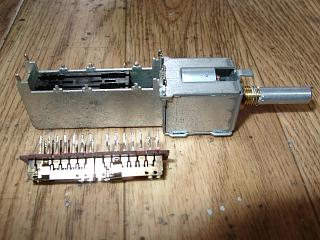

ボリューム関係は基板より外して接点洗浄。

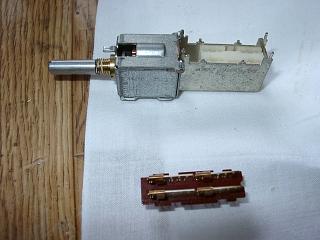

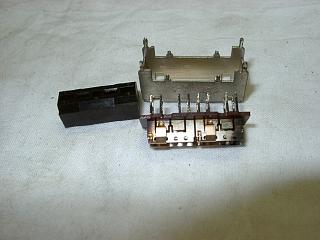

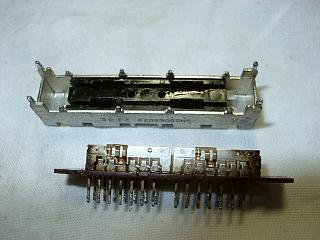

スライドＳＷは分解清掃します。

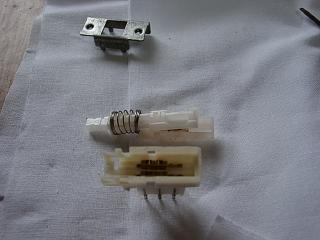

ＳＷ関係は、やはり接点汚れが激しい状態です。オーバーホールですので
分解して徹底クリーニングします。

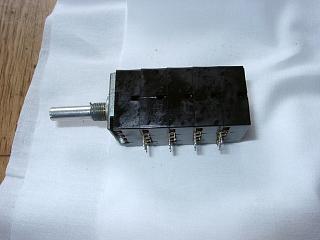

接点清掃の済んだＶＲ、ＳＷを取付けます。
こちらのＳＷも接点はやはり汚れています。

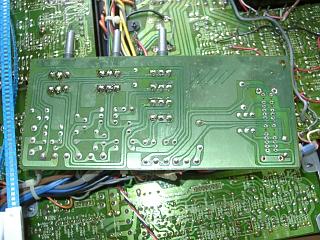

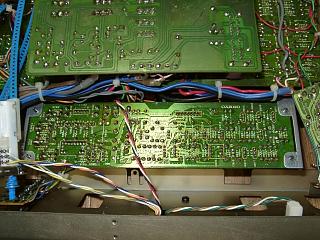

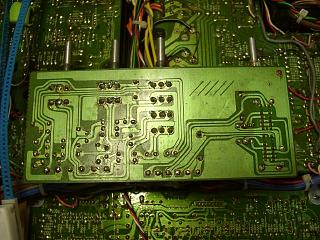

ＶＲ基板の半田修正。

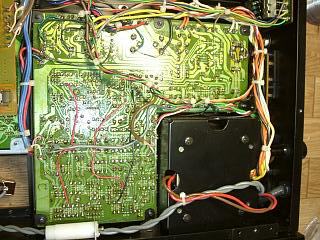

ロジック・トーン基板の半田修正と部品交換。

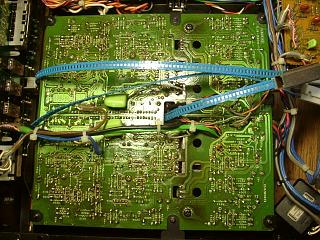

電源・ラインアンプのコンデンサー・リレー交換と半田の修正。

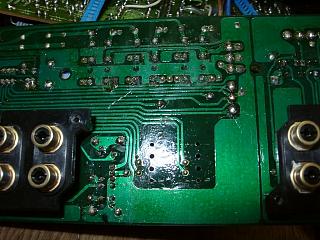

ＰＨＯＮＯイコライザー基板のコンデンサー・リレー交換と半田修正。

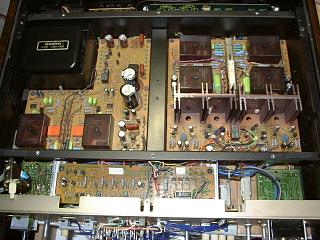

メイン基板の修理完了。ＥＱの出力段は、パワーアンプ並です。非常に
スケールの大きいサウンドが目に見えてきます。

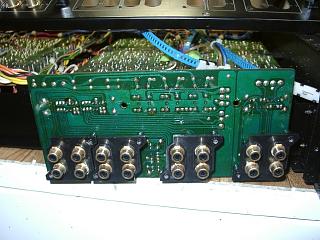

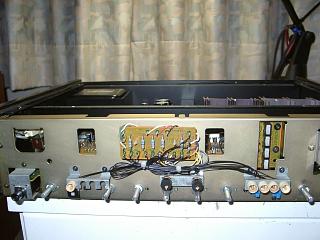

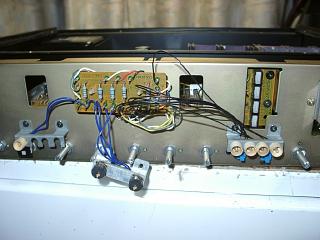

リアパネル分解し、ＳＷ関係のクリーニングに入ります。
内部はかなりの汚れが見られます。

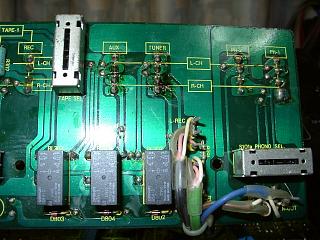

クリーニングの済んだＳＷを取付けます。

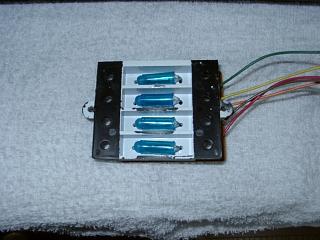

リレーは今回、全て密閉の高信頼性タイプへ交換します。
フロントパネルのランプ全て交換します。
ランプの交換がすべて終了。
パネル側のファンクションＳＷランプもすべて交換します。

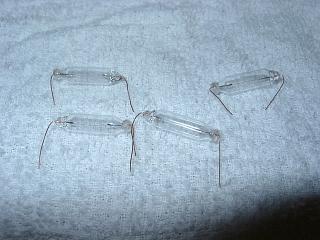

新品のランプです。最近は入手困難になってきました。

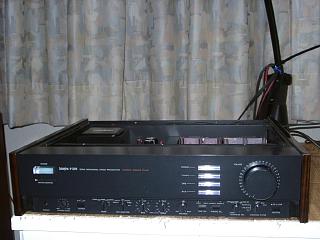

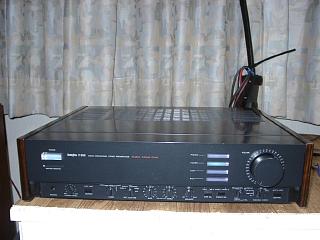

ツマミ関係取付け後、クリーニングの済んだパネルを取付け完成。

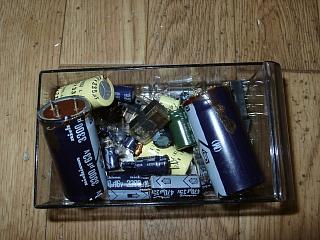

交換部品です。

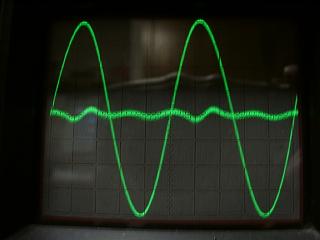

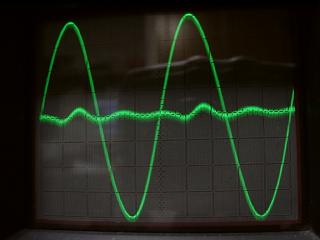

ＴＵＮＥＲ入力よりのＲチャンネル歪み波形です。低ひずみです。
Ｌも正常です。
エージング中。

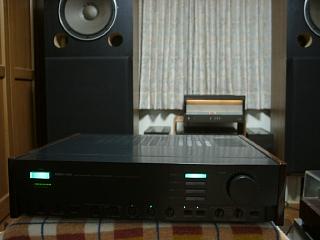

最後に試聴して完成です。
修理完了。
