P−309 No.8 修理の様子

故障内容

 整備のご依頼。

原因

 部品の劣化。

処置

 オーバーホール修理。

修理期間

 10/5〜10/12

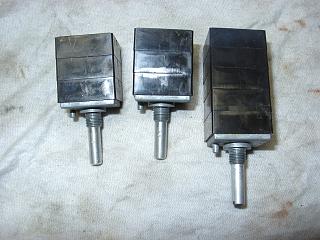

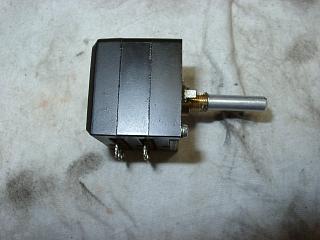

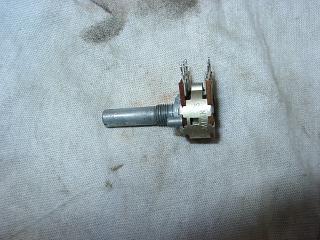

 VR関係は、取り外してから洗浄処理します。

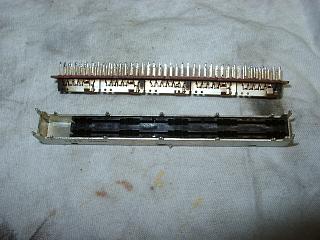

 SW関係は、分解清掃します。



















 修理の済んだVR、SW取り付けと、半田の修正。

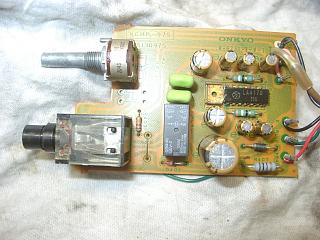

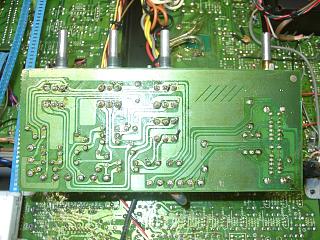

 HP基板の部品交換と、修理の済んだVR取り付け。

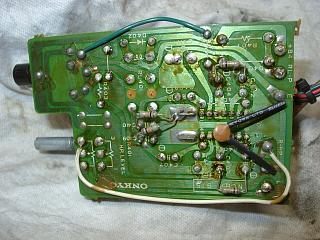

 半田の修正。

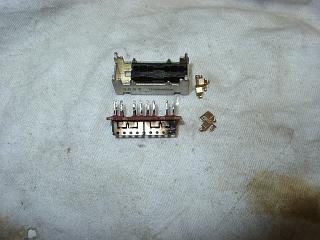

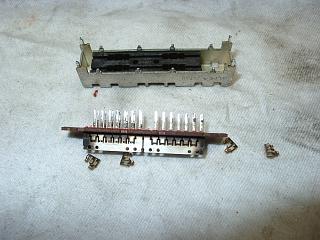

 SWの分解清掃。

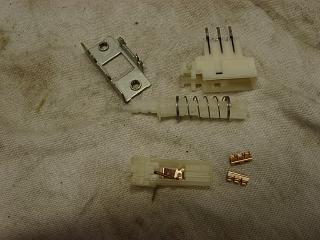

 プッシュSWも分解クリーニング。

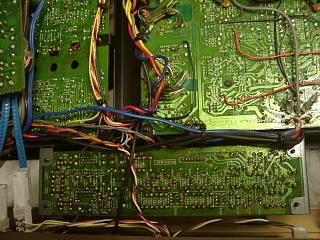

 ロジック基板の部品交換と、半田の修正。



















 修理の済んだSW取り付けと、半田の修正。

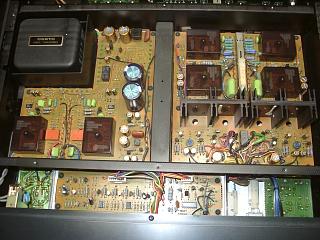

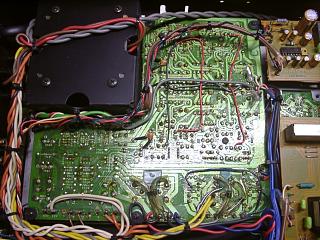

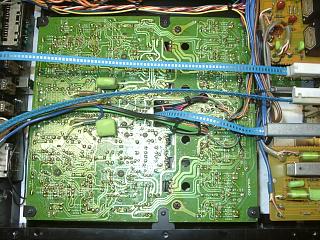

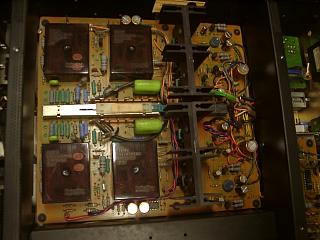

 フラットアンプ、電源基板の部品交換。



















 半田の修正。

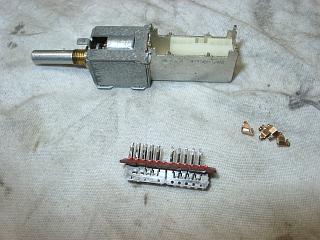

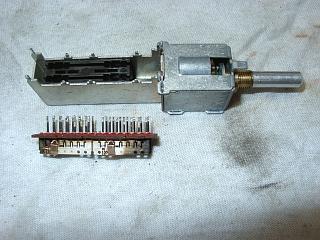

 セレクターSWの分解清掃。

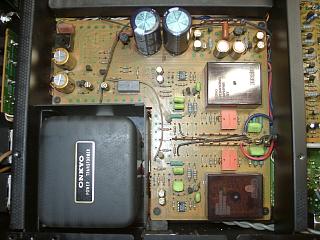

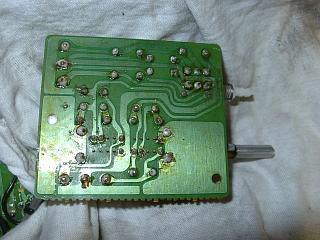

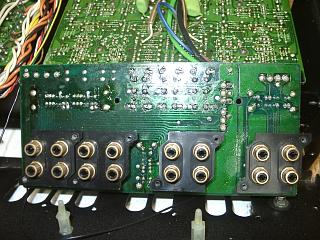

 EQ基板の部品交換。



















 半田の修正。



















 リモートSWの分解清掃。



















 RECセレクターSWの分解清掃。

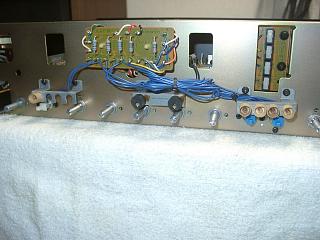

 修理の済んだSW取り付けと、半田の修正。



















 インジケーターランプの交換。



















 すべての部品交換が終了しました。

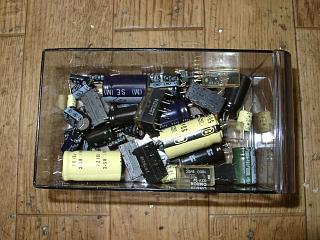

 交換部品です。

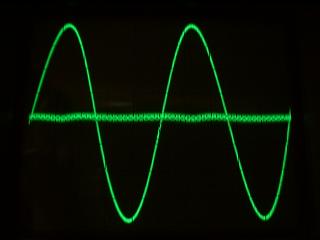

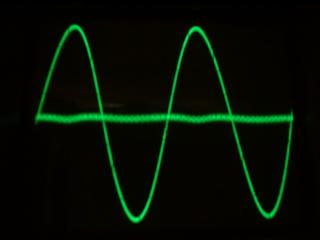

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。



















 エージング中。

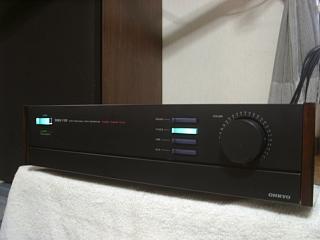

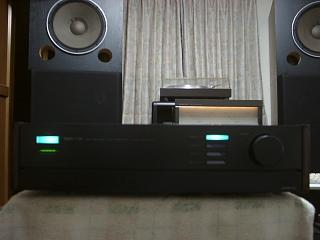

 試聴して完成です。

 デザイン音質共に、トップレベルです。
















 修理完了です。
