ONKYO プリアンプ P−309 No.25 修理の様子

故障内容

 PHONO音途切れ、歪み。

原因


 部品劣化、接点接触不良。

処置

 オーバーホール修理。

修理期間

 2020年3月27日〜4月4日

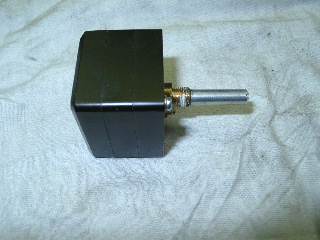

 メインボリュームの洗浄処理。

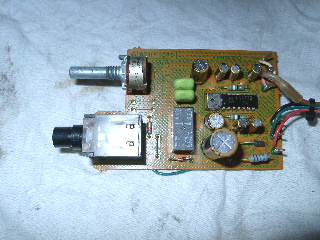

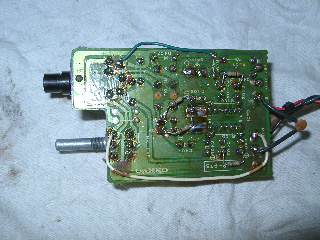

 PHONE基板の部品交換と、修理の終了したボリューム取付け。



















 半田の修正。

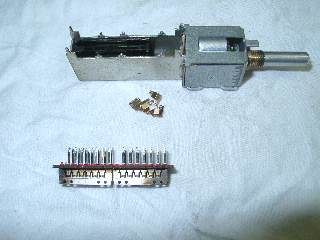

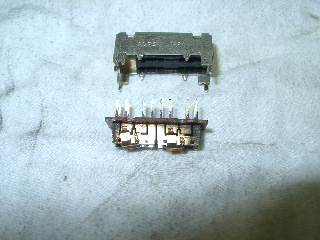

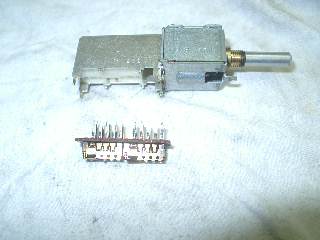

 モードスイッチの分解修理。

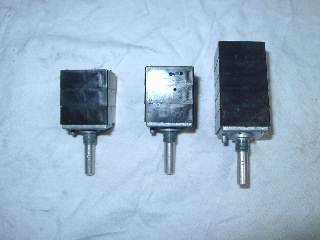

 トーン・バランスボリュームの洗浄修理。

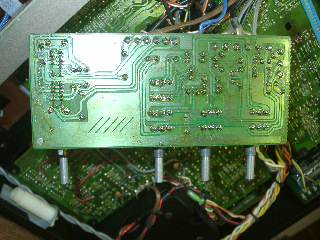

 修理の終了したスイッチ・ボリューム取付けと、半田の修正。

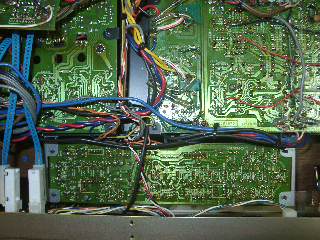

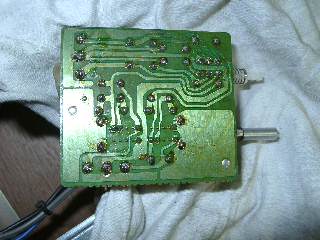

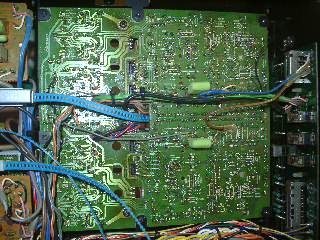

 ロジック基板の半田修正。

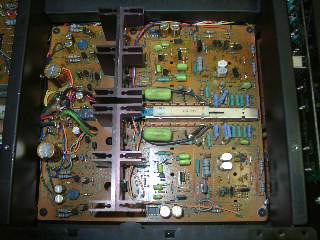

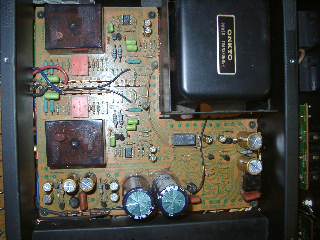

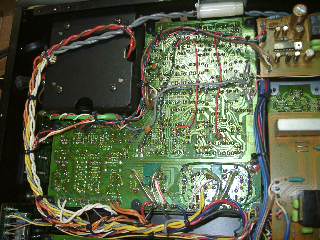

 電源・フラットアンプ基板の部品交換。



















 半田の修正。

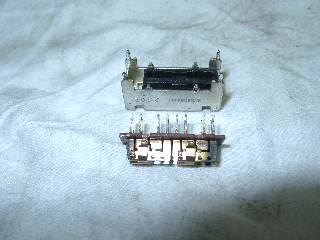

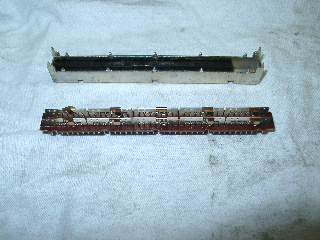

 PHONOセレクタースイッチの分解修理。



















 PHONO基板の部品交換と、修理の終了したスイッチ取付け。



















 半田の修正。

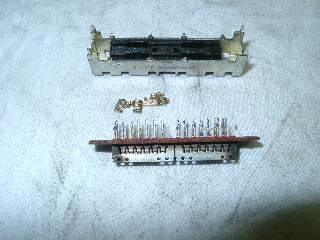

 PHONOセレクタースイッチの分解修理。



















 テープセレクタースイッチの分解修理。



















 RECセレクタースイッチの分解修理。

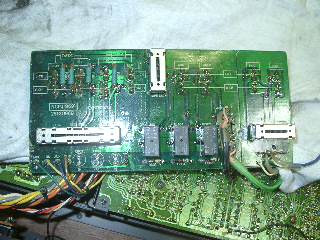

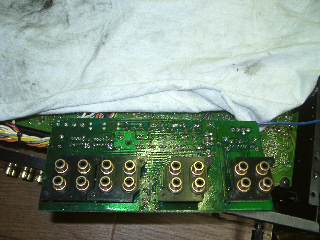

 端子台基板の部品交換と、修理の終了したスイッチ取付け。



















 半田の修正。

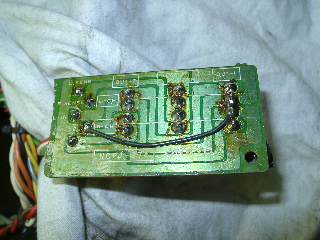

 プリアウト基板の半田修正。

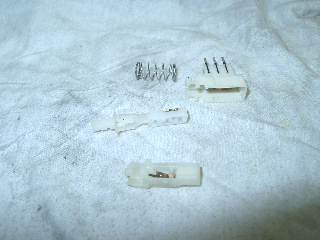

 MUTEスイッチの分解修理。



















 SUBSONICスイッチの分解修理。



















 修理の終了したスイッチ取付けと、半田の修正。

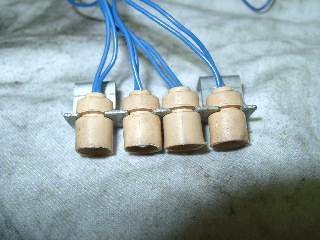

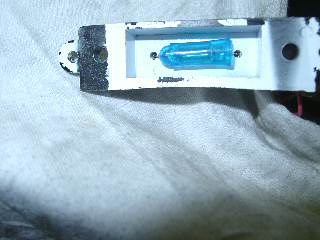

 フィラメントランプは消耗品なので、すべて新品交換します。



















 電源ランプの交換。

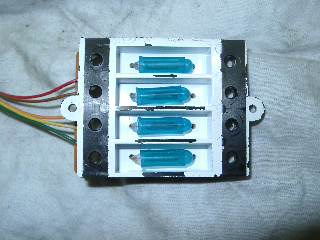

 セレクターランプの交換。

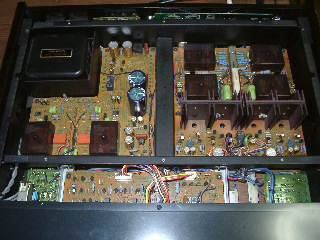

 部品交換が終了しました。

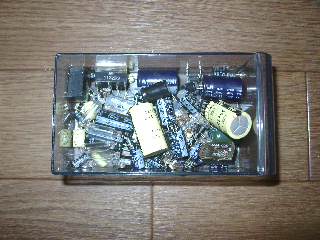

 交換部品です。

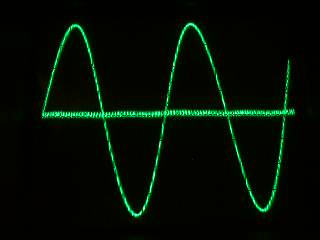

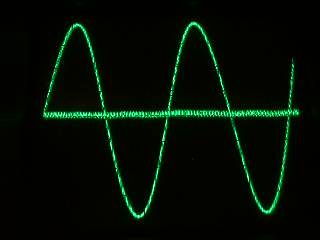

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

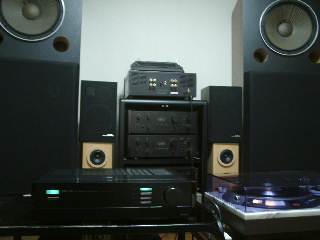

 試聴して完成です。

 デザイン・音質共に最高峰です。










 修理完了です。
