ONKYO プリアンプ P−309 No.14 修理の様子

故障内容

 音途切れ、ランプ切れ。

原因


 部品劣化。

処置

 オーバーホール修理。

修理期間

 5/25〜6/2

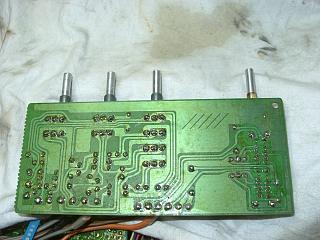

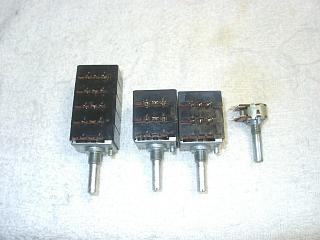

 VRの洗浄作業。

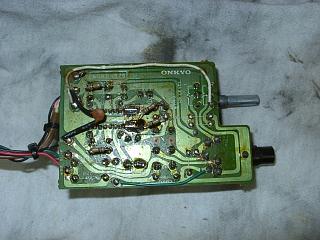

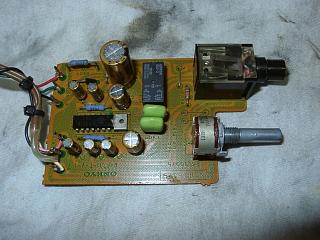

 PHONE基板の部品交換。

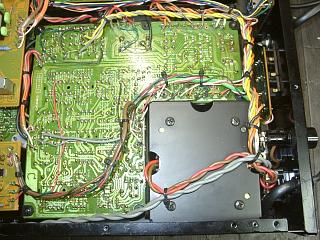

 半田の修正。

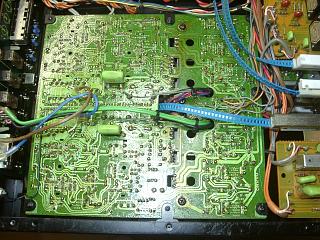

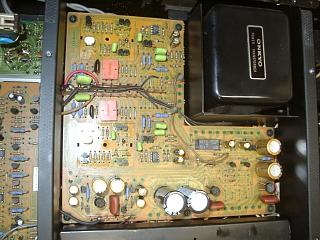

 電源・フラットアンプ基板の部品交換。



















 半田の修正。






































 修理の済んだVR取り付けと、半田の修正。

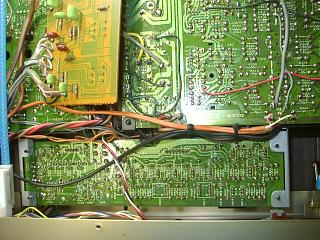

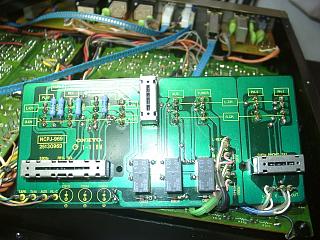

 ロジック基板の部品交換と、半田の修正。

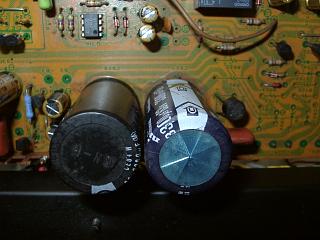

 電源のケミコンは、プラスとマイナスでブランドが違います。

 交換の形跡が無いので、製造時に搭載された様です。

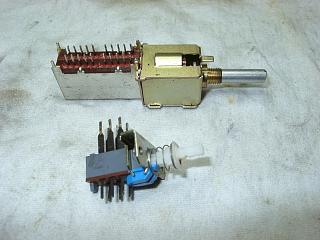

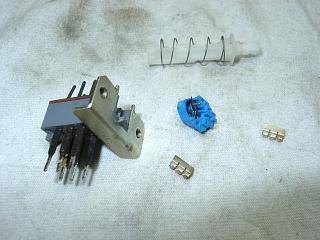

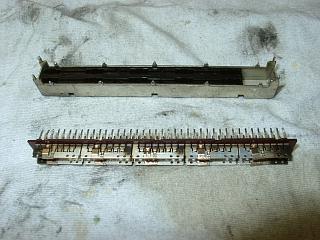

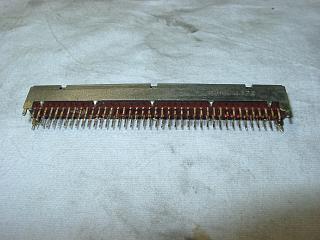

 セレクターSWも、すべて分解清掃します。

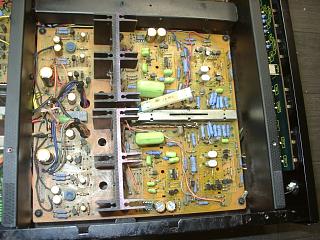

 PHONO基板の部品交換。



















 半田の修正。

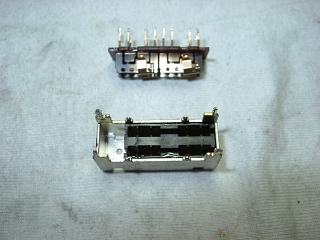

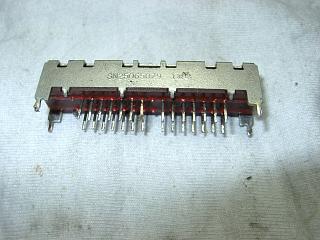

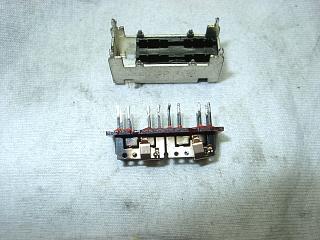

 プッシュSWも、すべて分解清掃します。

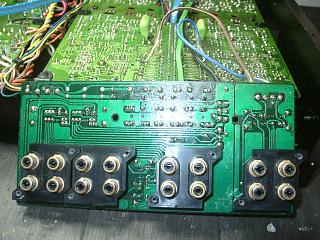

 端子台基板の部品交換と、修理の済んだSW取り付け。



















 半田の修正。

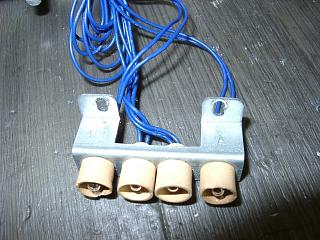

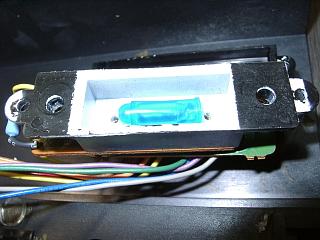

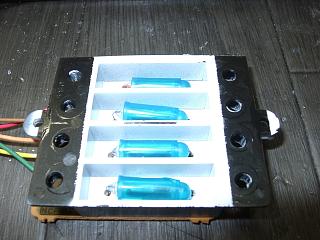

 インジケーターランプの交換。



















 SWの照明ランプも、新品に交換します。

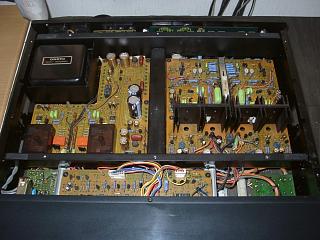

 すべての部品交換が終了しました。

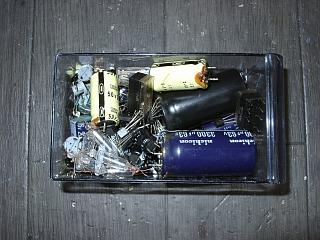

 交換部品です。



















 歪みの測定です。

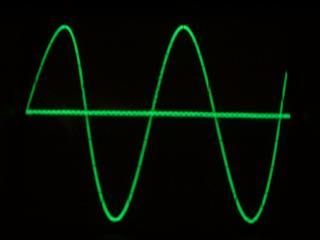

 Rチャンネルです。

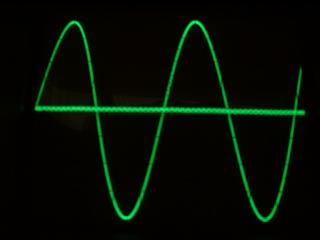

 Lチャンネルです。
