ＯＮＫＹＯ　プリアンプ　Ｐ−３０９　Ｎｏ．１３　修理の様子

故障内容

　ＰＨＯＮＯに盛大なノイズ。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　５／９〜５／２５


　ＶＲの洗浄処理。

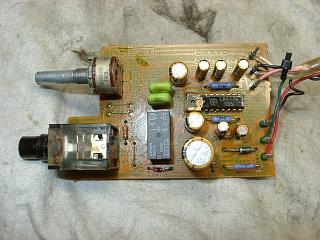

　ＨＰアンプ基板の部品交換。

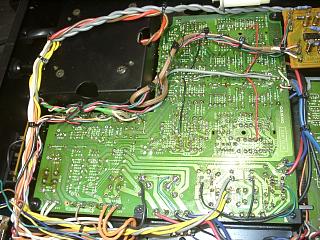

　半田の修正。

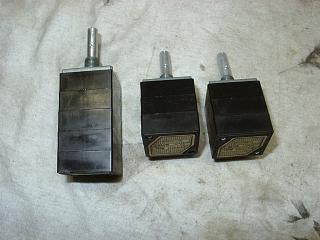

　セレクターＳＷの分解清掃。

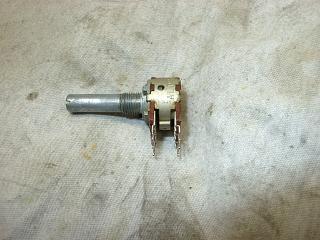

　ＶＲ関係は、基板より外してから洗浄処理します。

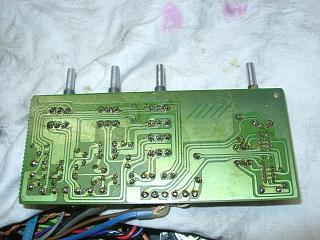

　修理の済んだＳＷ、ＶＲ取り付けと、半田の修正。

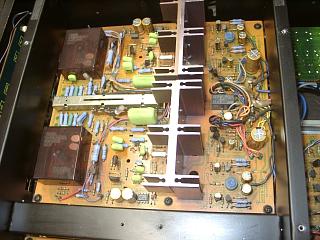

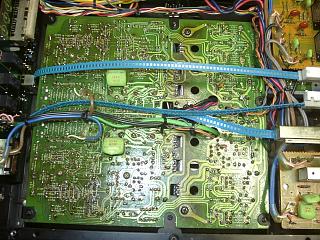

　電源・フラットアンプ部の部品交換。



















　半田の修正。

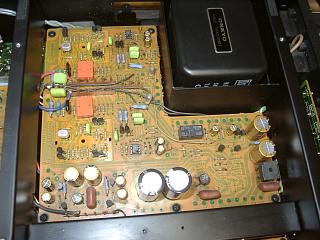

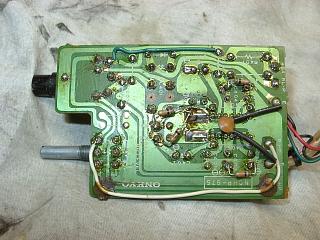

　ＰＨＯＮＯ基板の部品交換と、半田の修正。

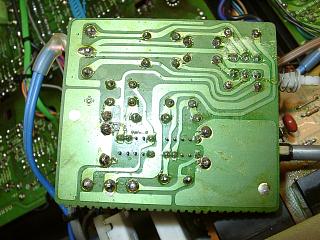

　半田の修正。

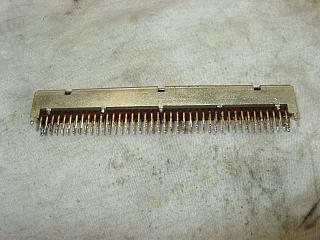

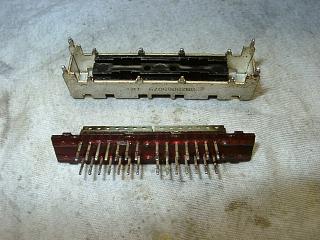

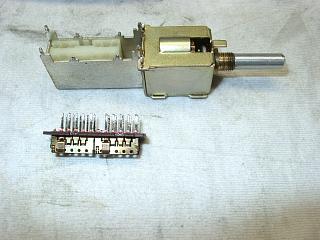

　ＳＷ関係は、すべて分解清掃します。

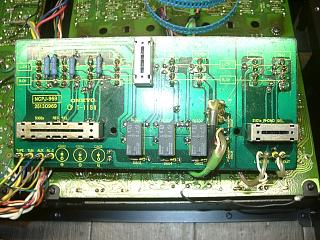

　端子台基板の部品交換と、修理の済んだＳＷ取り付け、半田の修正。

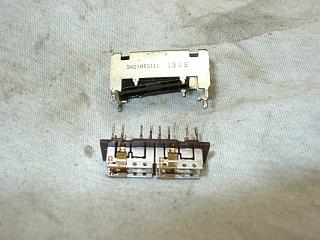

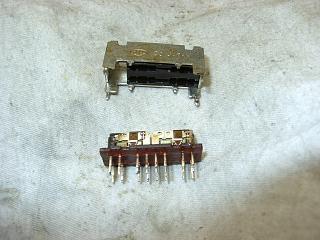

　ＳＷの分解清掃。



















　修理の済んだＳＷ取り付けと、半田の修正。

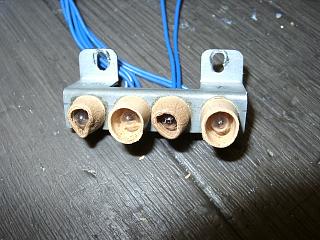

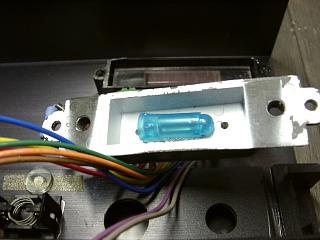

　ランプ関係は、消耗品なので交換します。

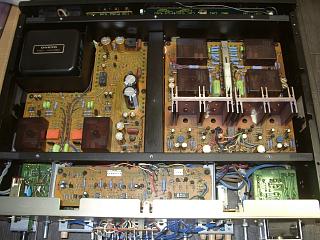

　すべての部品交換が終了しました。

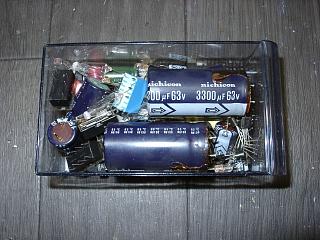

　交換部品です。



















　歪みの測定です。

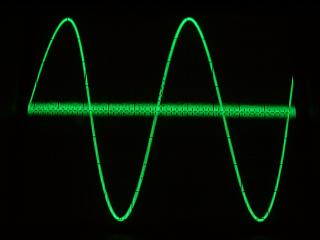

　Ｒチャンネルです。

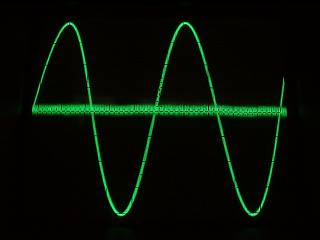

　Ｌチャンネルです。

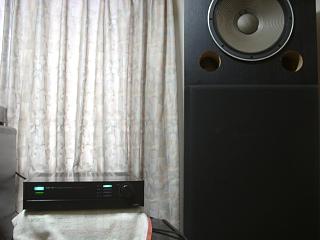

　試聴して完成です。


















　修理完了です。

　
