Ｐ−３０９　Ｎｏ．１２　修理の様子

故障内容

　音途切れ、歪み。

原因
　
　部品の劣化。
　
処置

　オーバーホール修理。

修理期間

　３／１０〜３／２４

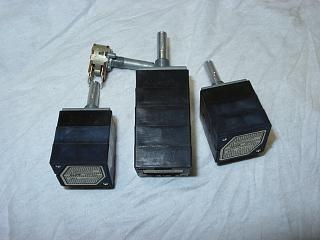

　ＶＲ関係は、基板より外してから洗浄処理します。

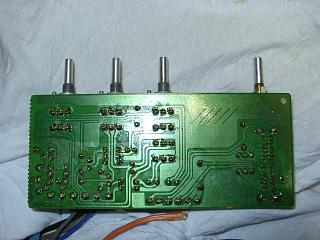

　修理の済んだＶＲ、ＳＷ取り付けと、半田の修正。

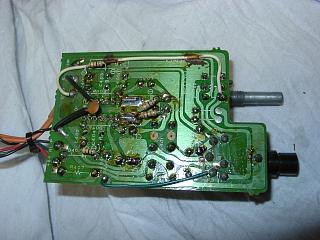

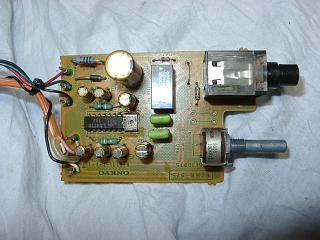

　ＨＰ基板の部品交換。

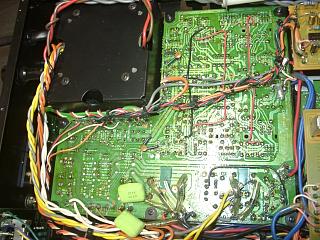

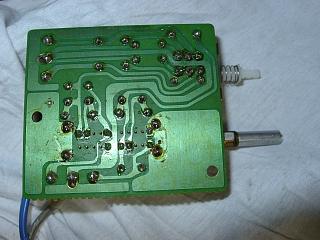

　半田の修正。

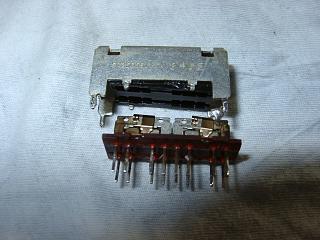

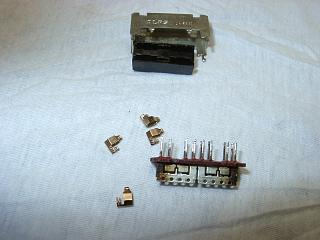

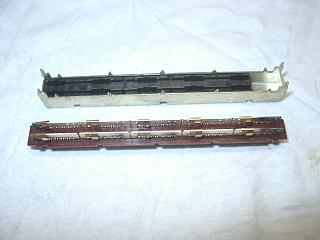

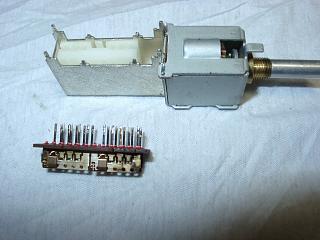

　ＳＷ関係は、すべて分解清掃します。







































　修理の済んだＳＷ取り付けと、半田の修正。

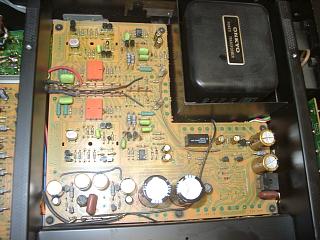

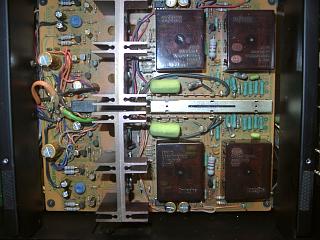

　電源・フラットアンプ部の部品交換。



















　半田の修正。

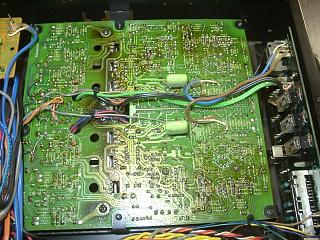

　ＰＨＯＮＯ基板の部品交換。



















　半田の修正。

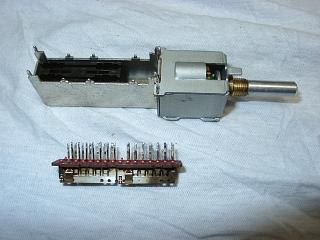

　リモートＳＷの分解清掃。

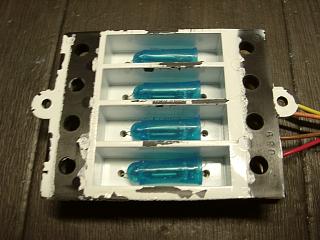

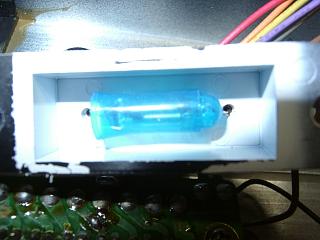

　ランプは消耗品なので、すべて新品交換します。

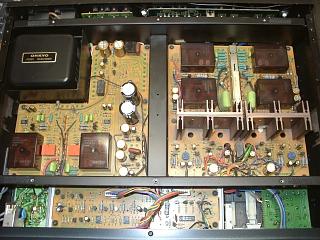

　すべての部品交換が終了しました。

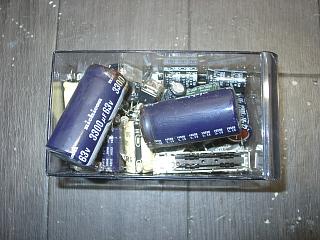

　交換部品です。

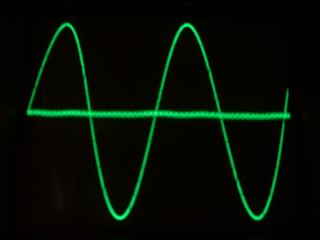

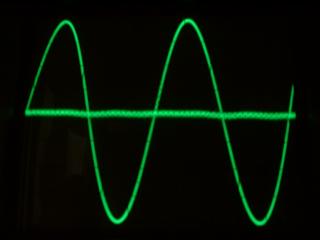

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

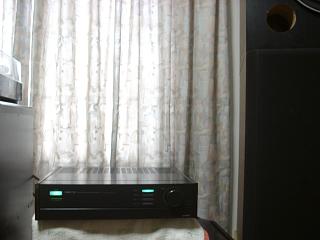

　試聴して完成です。


















　修理完了です。
