Ｐ−３０６ＲＳ　Ｎｏ．３　修理の様子

故障内容

　整備のご依頼。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　９／２９〜１０／１０

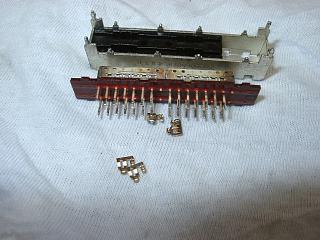

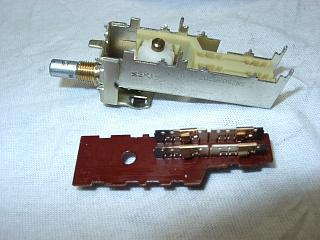

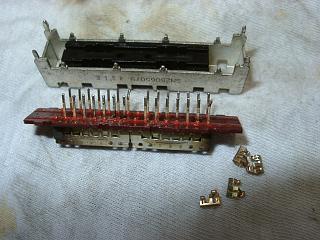

　ＳＷ関係は、分解清掃します。

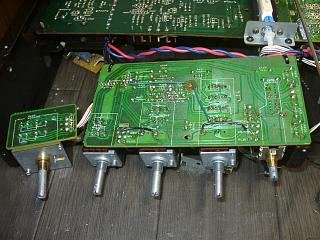

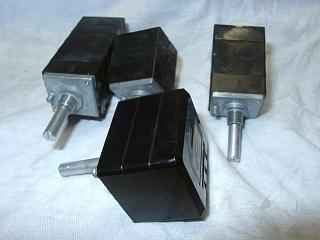

　ＶＲ関係は、基板より外してから洗浄処理します。



















　修理の済んだＳＷ取り付けと、半田の全修正。

　ランプ関係は、消耗晋ですので全て新品交換します。

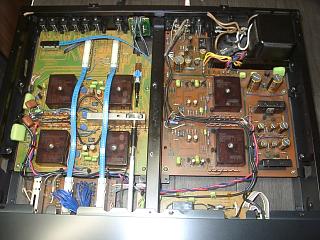

　内部は、どれも真っ黒です。

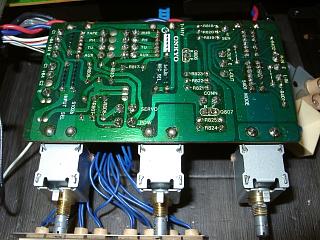

　修理の済んだＶＲ、ＳＷ取り付けと、半田の全修正。

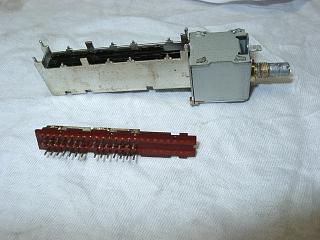

　リモートセレクターＳＷも、すべて分解清掃します。

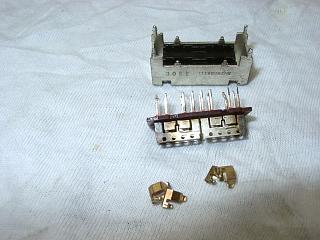

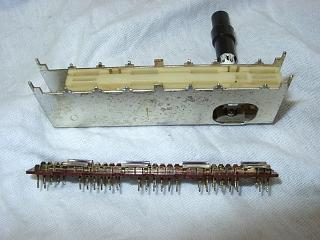

　カートリッジセレクターＳＷの分解清掃。

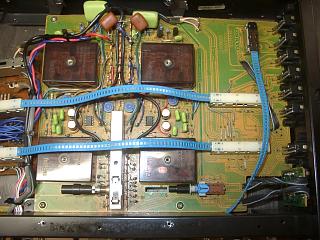

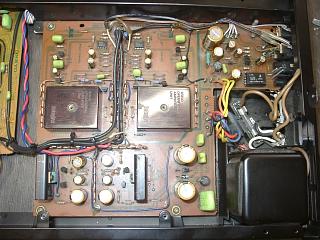

　フラットアンプ、電源基板の部品交換。

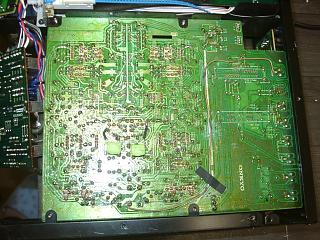

　半田の全修正。



















　ＰＨＯＮＯ基板の部品交換。

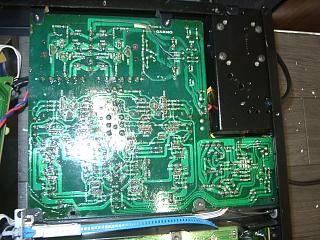

　半田の全修正。



















　すべての部品交換が終了しました。

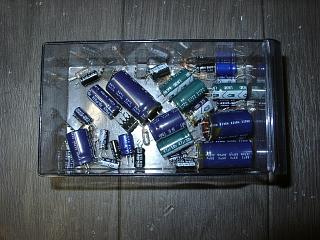

　交換部品です。

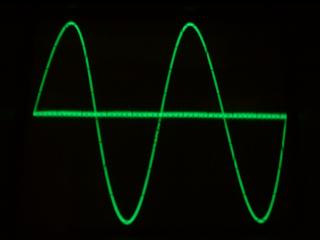

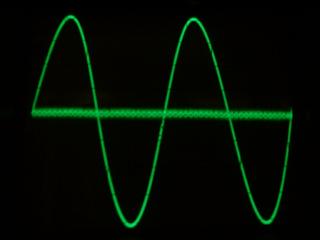

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。



















　エージング中。



















　Ｍ−５０６ＲＳとペアで試聴し、完成です。

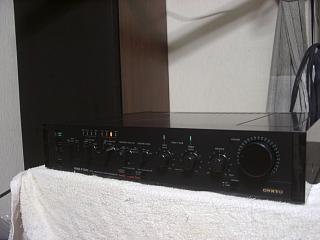

　修理完了です。

　
