Ｐ−３０６Ｒ　Ｎｏ．３　修理の様子

故障内容

　インジケーターランプ切れ、ボリュームガリ。

原因
　
　部品劣化。

処置

　オーバーホール修理。

修理期間

　６／３０〜７／３

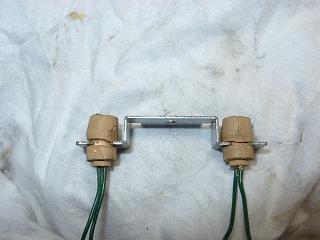

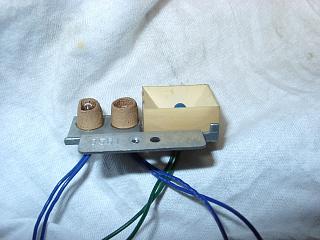

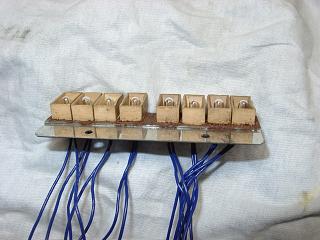

　ランプは消耗品ですので、すべて交換します。

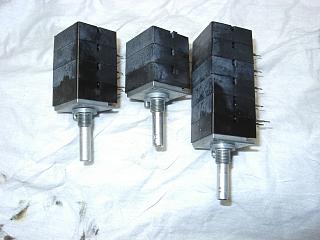

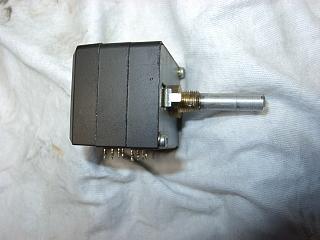

　ＶＲ関係は、取り外してから洗浄処理します。

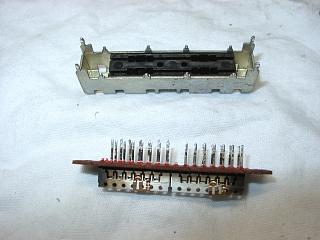

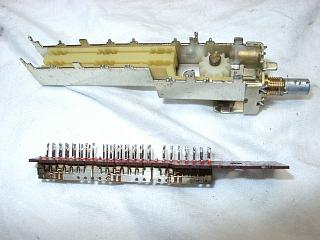

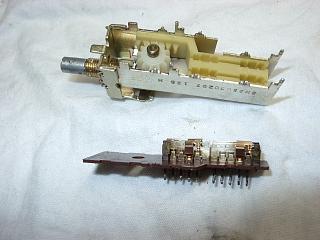

　ＰＨＯＮＯセレクターＳＷの分解清掃。

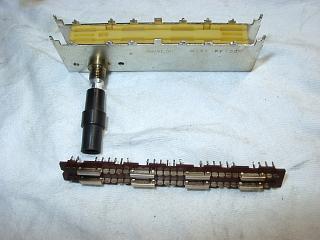

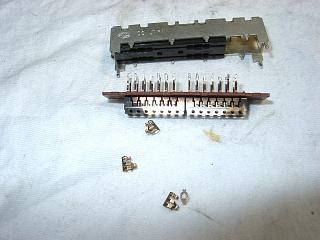

　ファンクションＳＷの分解清掃。



















　ＲＥＣセレクターの分解清掃。



















　モードＳＷの分解清掃。

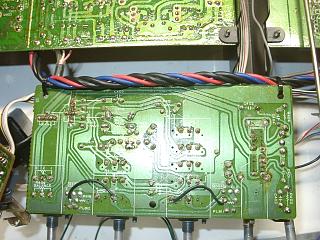

　修理の済んだＳＷ取り付けと、半田の修正。



















　サブソニックＳＷの分解清掃。

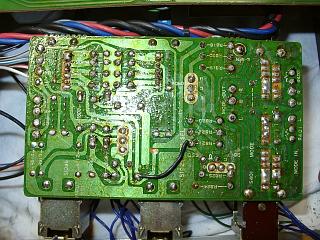

　修理の済んだＳＷ、ＶＲ取り付けと、半田の修正。

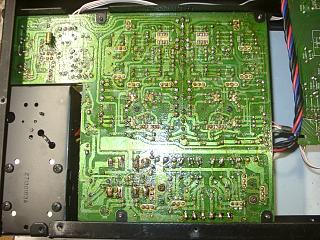

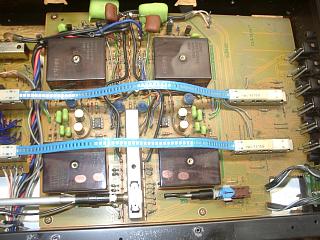

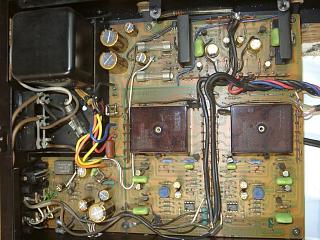

　電源、フラットアンプ基板の部品交換。



















　半田の修正。

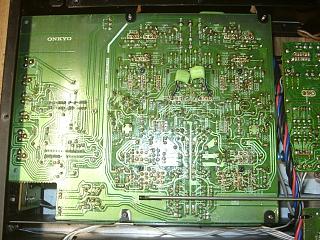

　ＰＨＯＮＯ基板の部品交換。



















　半田の修正。

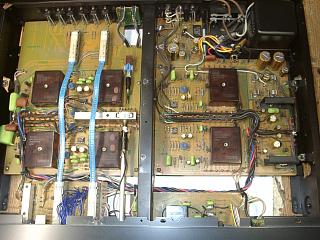

　すべての部品交換が終了しました。

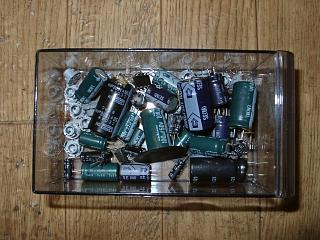

　交換部品です。



















　歪みの測定です。

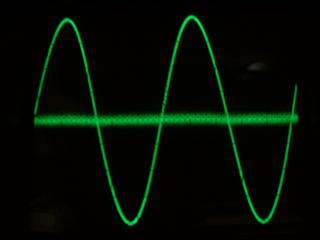

　Ｒチャンネルです。

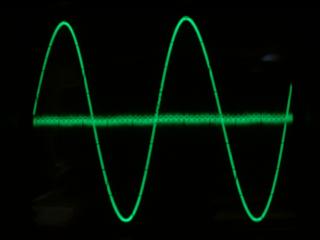

　Ｌチャンネルです。



















　エージング中。



















　試聴して完成です。素晴らしい音質に仕上がりました。

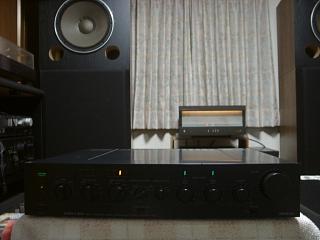

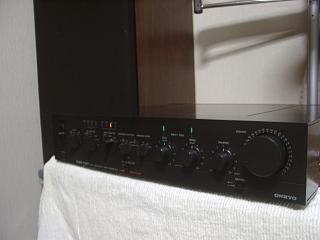

　修理完了です。
