マークレビンソン No.29L パワーアンプ修理の様子

故障内容


異臭の発生。

原因

 コンデンサー不良。

処置

 コンデンサー交換。

修理期間

 9/6〜9/11

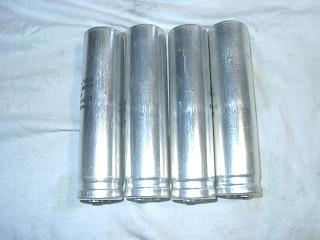

 劣化して液漏れしたコンデンサー。

  No.29Lは、ブロックコンデンサーが放熱器に近接している為
 熱で劣化しています。

 1本は、安全弁が開いて液漏れしています。

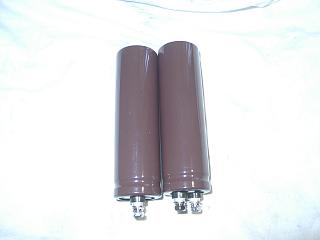

 今回、信頼性の高い105℃対応の国産コンデンサーに交換します。



















 Lチャンネルの部品交換。

 漏れた電解液は、トラッキング事故の原因となりますので、パーツを
可能な限り外して、念入りに洗浄除去します。

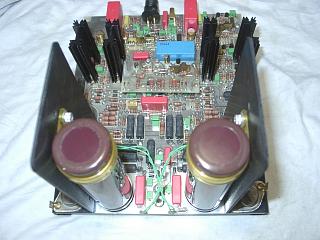

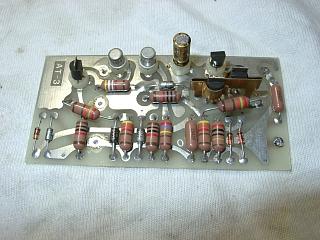

 モジュール基板の部品交換。



















 Rチャンネルも同様に部品交換します。

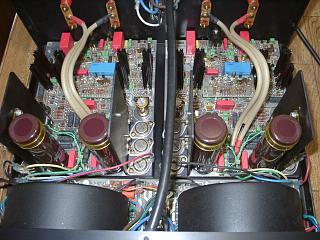

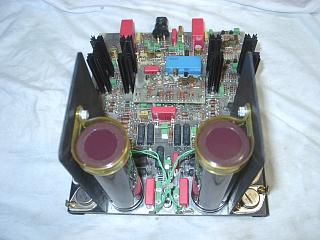

 修理の済んだ基板取り付け。

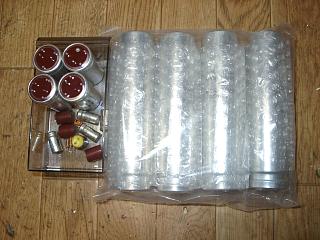

 交換部品です。



















 歪みの測定です。

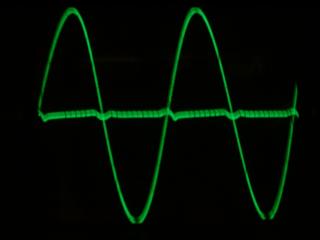

 Rチャンネルです。

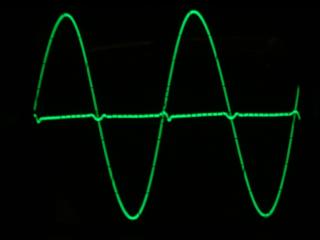

 Lチャンネルです。

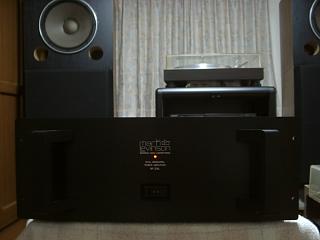

 試聴して完成です。


















 修理完了です。
