修理の様子

ＭＣ－２１２５　Ｎｏ．２修理の様子

故障内容

　Ｌチャンネル出力異常。

原因
　
　コンデンサー劣化とダイオード焼損。

処置

　オーバーホール修理。　

修理期間

　２／２７～４／６

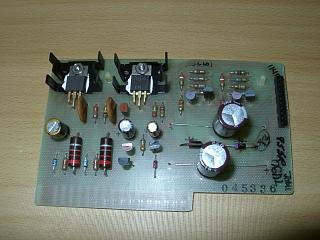

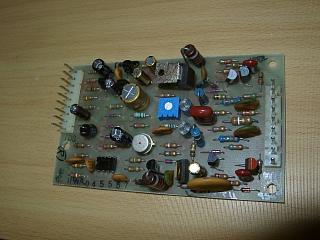

　電源基板の部品交換。

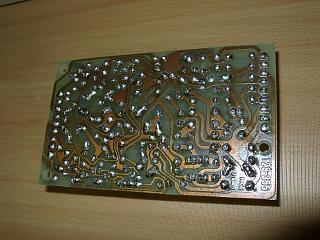

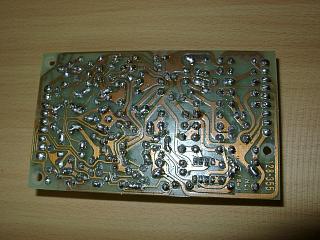

　半田の修正。

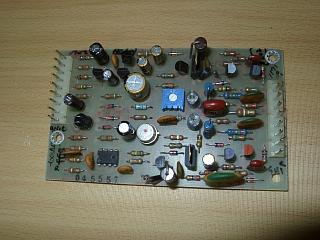

　パワー部の部品交換。

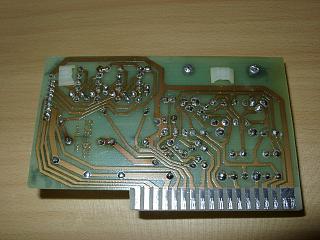

　半田の修正。

　Ｌチャンネルも同様に部品交換。

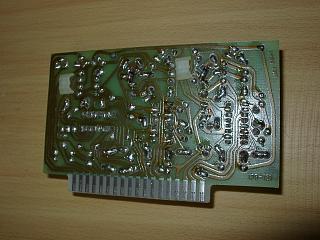

　半田の修正。

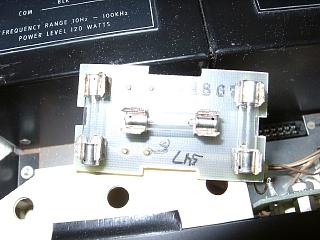

　メーター照明ランプ交換。

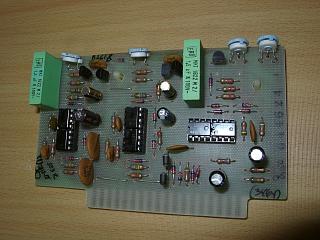

　メーター基板の部品交換。

　半田の修正。

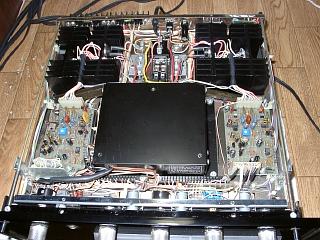

　すべての部品交換が終了しました。

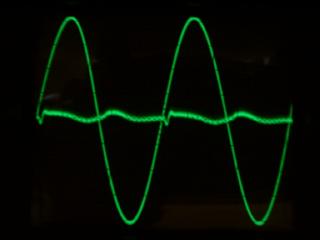

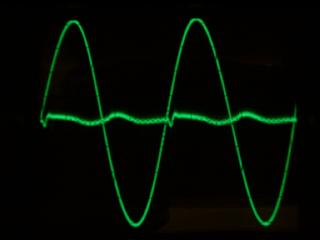

　Ｒチャンネルの歪み波形です。アイドリング電流が少ない為に歪みが少々
多い状態です。

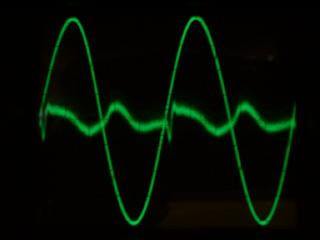

　アイドリング電流調整後のひずみ波形です。綺麗になりました。

　Ｌチャンネルです。

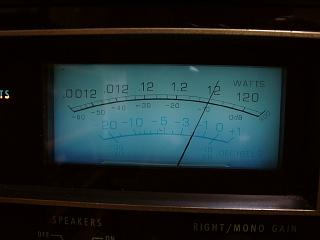

　Ｒチャンネルのメーター校正中。

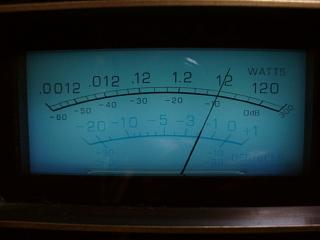

　ＬチャンネルもＷ・ｄＢ共、正確に校正します。

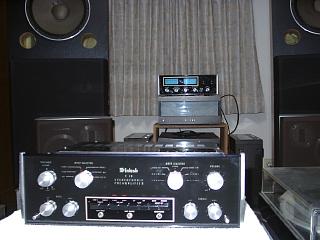

　Ｃ２８とペアで試聴して完成です。

　修理完了です。
