EXCLUSIVE パワーアンプ M4a No.7 修理の様子

故障内容

 1時間程度でプロテクション掛かる。

原因


 部品劣化によりLチャンネルが熱暴走し、サーマルプロテクション動作。

処置

 オーバーホール修理。

修理期間

 2020年11月16日〜21日


 パワー部(R)の部品交換。

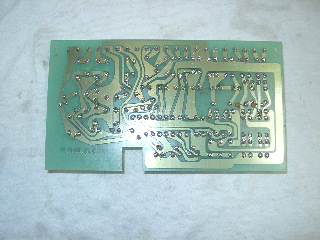

 半田の修正。

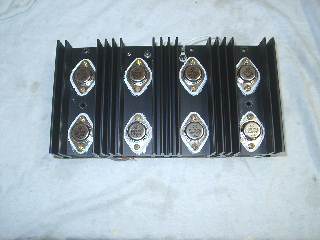

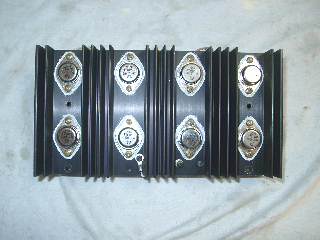

 劣化パワートランジスタの全交換。

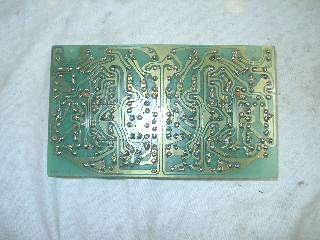

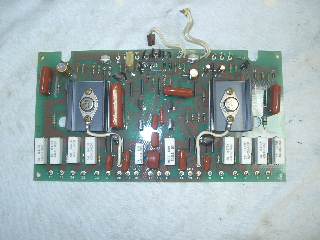

 パワー部(L)の部品交換。



















 半田の修正。



















 劣化したパワートランジスタの全交換。Aクラスアンプの宿命です。

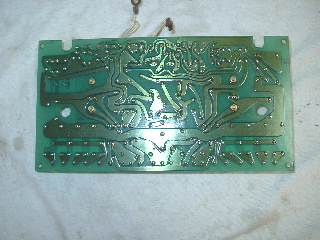

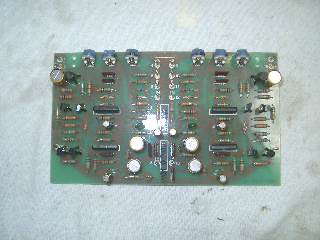

 プロテクション基板の部品交換。



















 半田の修正。

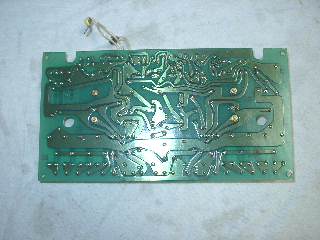

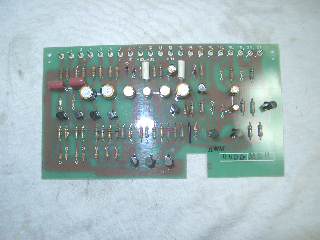

 メーター基板の部品交換。



















 半田の修正。

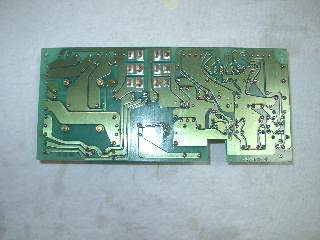

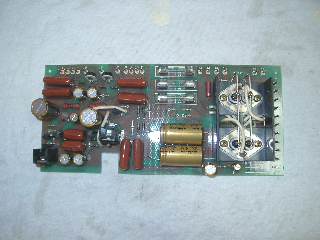

 電源基板の部品交換。



















 半田の修正。

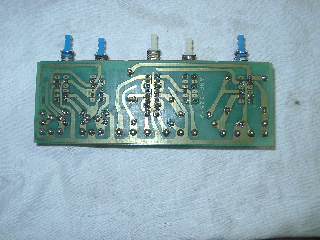

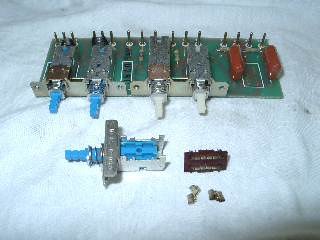

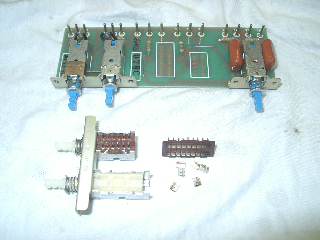

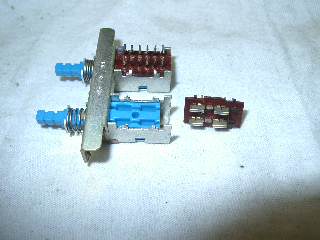

 スイッチ関係は分解修理します。



















 内部は真っ黒です。

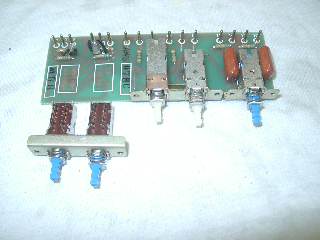

 修理の終了したスイッチ取り付けと、半田の修正。

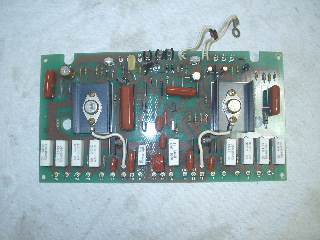

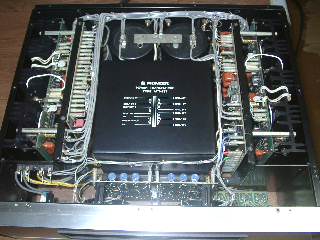

 部品交換が終了しました。

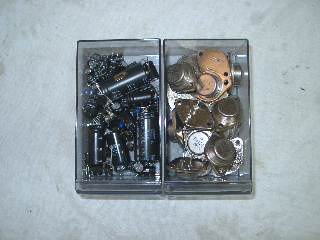

 交換部品です。

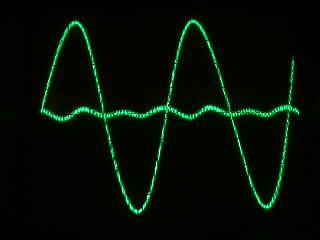

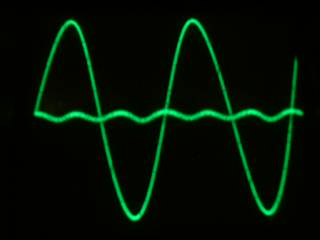

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。



















 試聴して完成です。

 エージング中にメーター照明ランプ切れ。LED化改造。

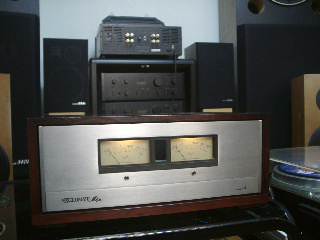

 修理完了です。
