VICTOR パワーアンプ M−L10 No.9 修理の様子

故障内容

 プロテクション解除せず、インジケータランプ切れ。

原因


 部品劣化。

処置

 オーバーホール修理。

修理期間

 2020年8月5日〜8日

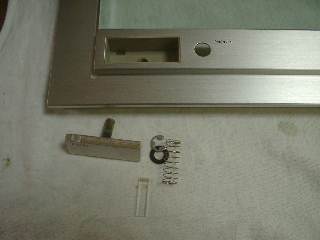

 スイッチ関係は引っ掛かり気味なので、すべて分解整備します。

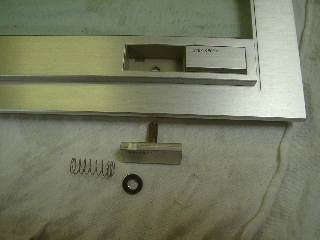

 スピーカースイッチも分解整備します。

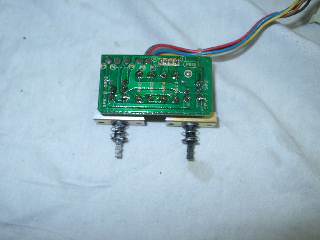

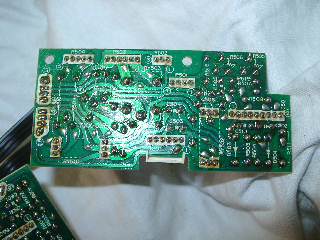

 スイッチ基板の半田修正。今回、インジケーターをLED化する為、定数変更。

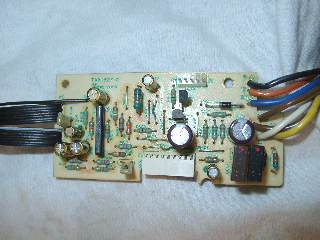

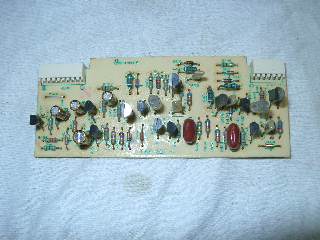

 補助電源基板の部品交換。照明ランプLED化の為、回路変更。

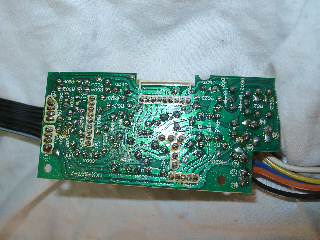

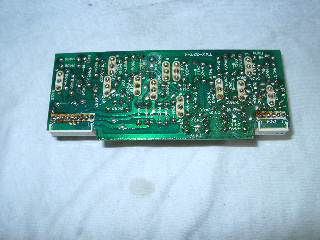

 半田の修正。

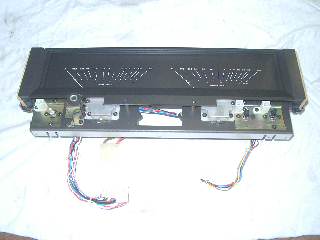

 メーター基板の部品交換と、LED化に伴う回路定数変更。



















 半田の修正。

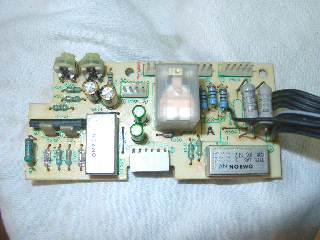

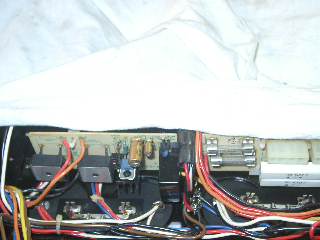

 電源基板の部品交換。



















 半田の修正。

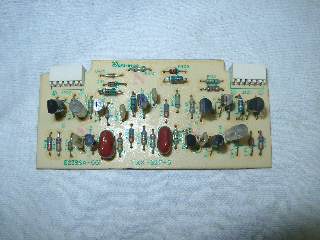

 SUB基板1の部品交換。

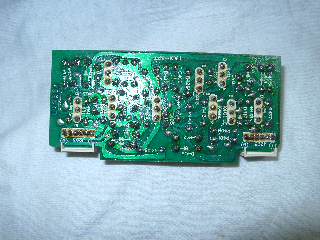

 半田の修正。

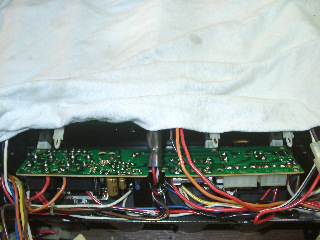

 SUB基板2の部品交換。



















 半田の修正。

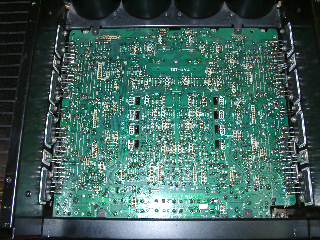

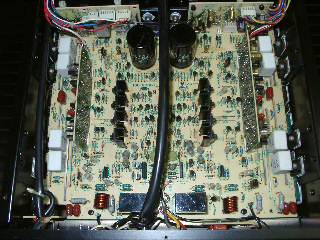

 メイン基板の部品交換。



















 半田の修正。

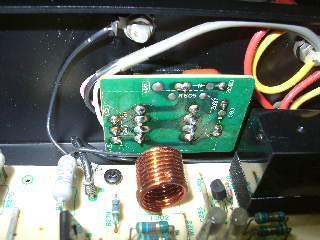

 端子台基板の半田修正。



















 メーター照明、インジケーターすべてLEDへ変更。これでランプ切れの心配は無くなります。

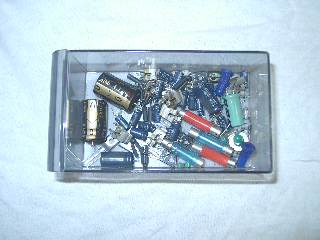

 交換部品です。



















 歪みの測定です。

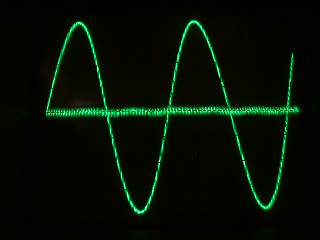

 Rチャンネルです。

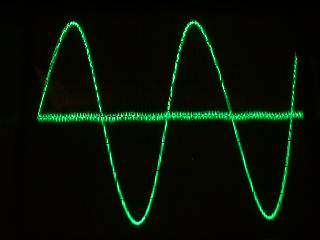

 Lチャンネルです。

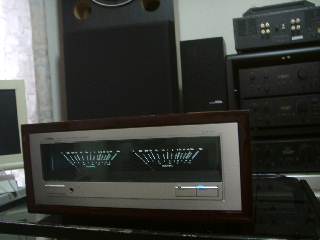

 試聴して完成です。












 修理完了です。
