PIONEER M−90 修理の様子

故障内容

 整備のご依頼。

原因


 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 2/29〜4/8

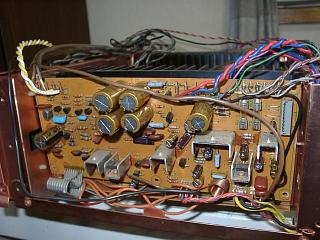

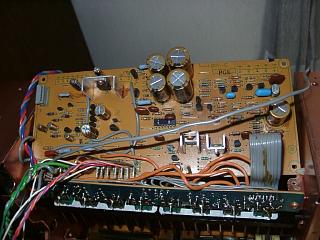

 パワー部(R)の部品交換と半田の修正。

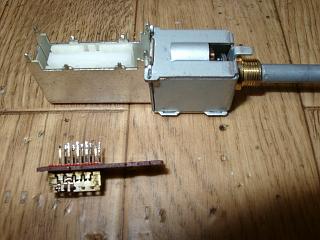

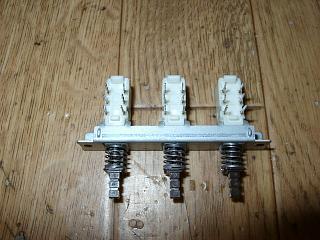

 SWは分解清掃します。



















 こちらのSWも分解清掃します。



















 修理の済んだSW取り付け。

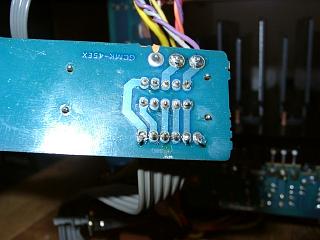

 半田の全修正。

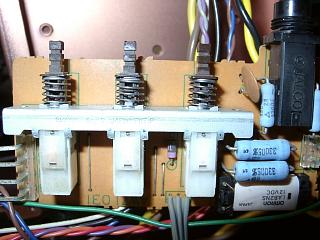

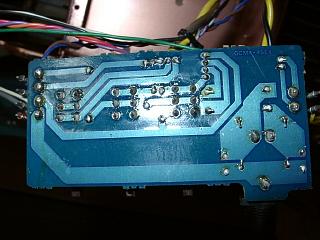

 修理の済んだセレクターSW取り付けと、半田の修正。



















 パワー部(L)の部品交換。

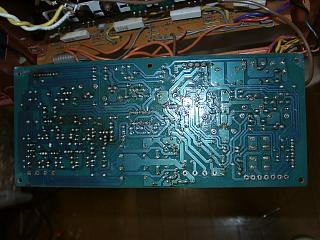

 半田の全修正。

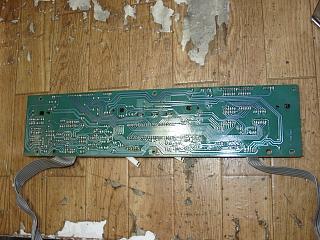

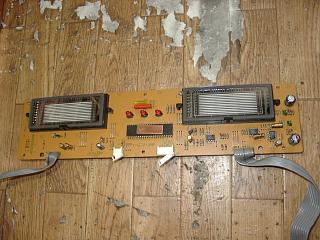

 表示部の部品交換。



















 半田の全修正。

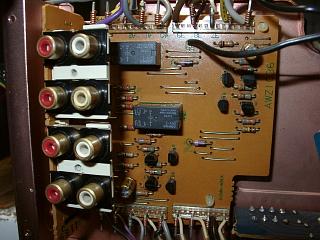

 入力基板の部品交換と半田の修正。

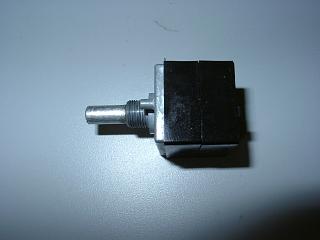

 ATTは取り外してから洗浄処理します。

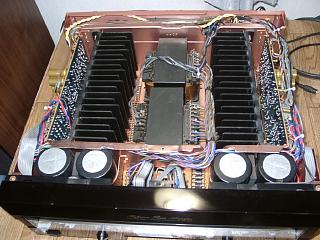

 すべての部品交換が終了しました。

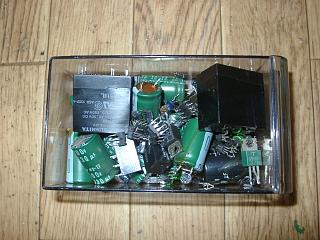

 交換部品です。

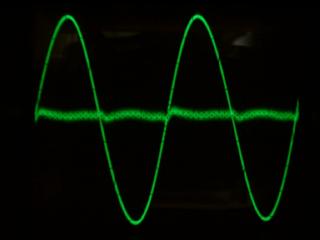

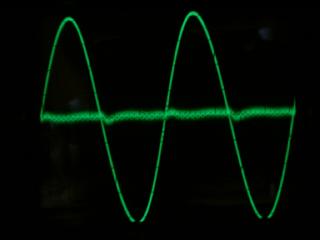

 歪みの測定です。

 Rチャンネルです。非常に低歪みです。

 電源投入後、瞬時にバイアスが安定する優れた回路構成です。















 Lチャンネルです。

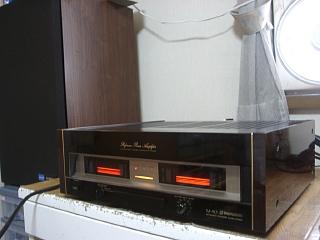

 エージング中。

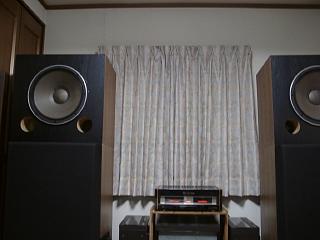

 試聴して完成です。


















 修理完了です。
