Ｍ−７７　Ｎｏ．３　修理の様子

故障内容

　プロテクション。

原因
　
　コンデンサーＴＲの劣化。

処置

　オーバーホール修理。

修理期間

　５／２９〜６／２０

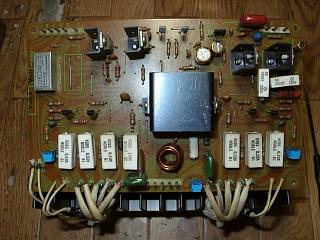

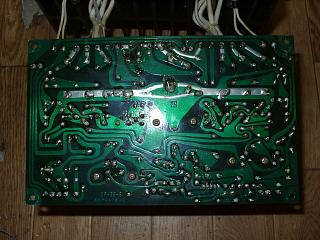

　Ｒチャンネルパワー部の部品交換。



















　半田の修正。

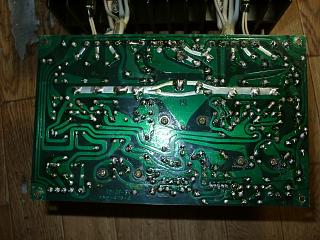

　Ｌチャンネルも同様に部品交換。



















　半田の修正。

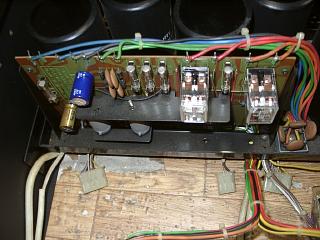

　電源回路の部品交換。

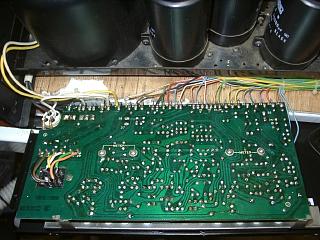

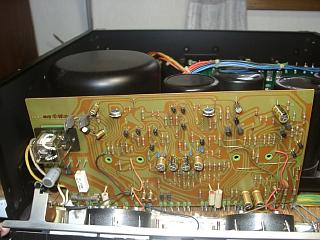

　メーターアンプの部品交換。



















　半田の修正。

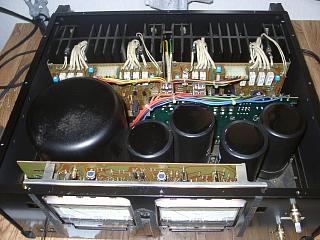

　部品交換が終了しました。

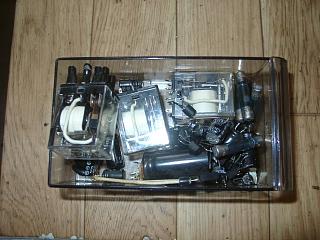

　交換部品です。

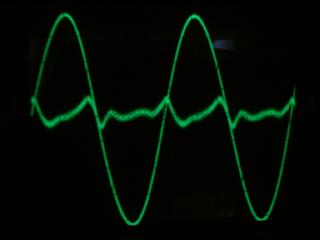

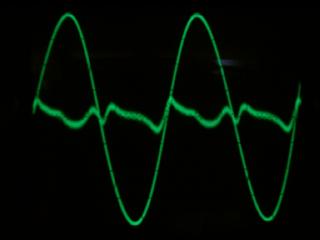

　歪みの測定です。

　Ｒチャンネルです。当時としては非常に低歪みです。

















　Ｌチャンネルです。

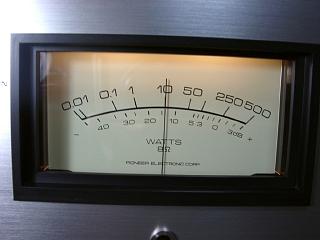

　Ｒチャンネルのメーター校正中。

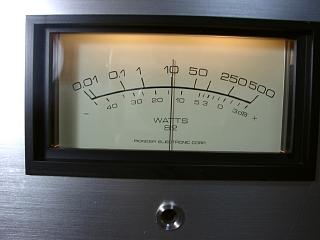

　Ｌチャンネルも同様に校正します。



















　エージング中。


















　

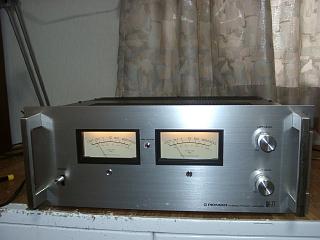

　試聴中。

　Ｍ−７７はＢクラスアンプですが、音質はＥＸＣＬＵＳＩＶＥ　Ｍ４に通じる
非常に優れた音質です。

　やはりこの時代のアンプは、非常に優れた製品が多いですね。

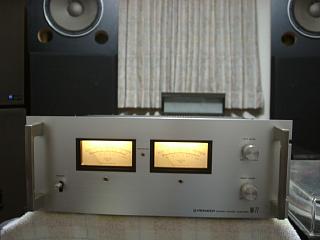

　修理完了です。
