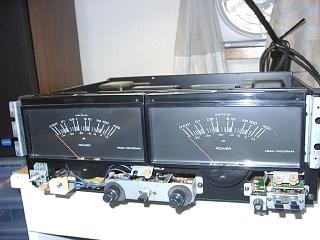

M−506RS No.2修理の様子

故障内容


プロテクト解除せず。

原因

 トランジスター、他の劣化。

処置

 オーバーホール修理。

修理期間

 12/1〜12/3

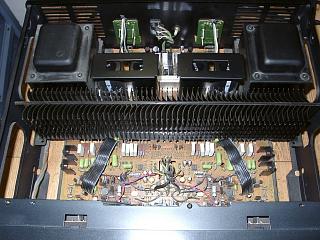

 内部パーツは劣化が進んでいます。

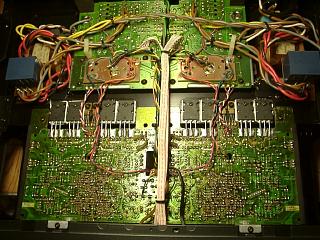

 パワートランジスター8個、電解コンデンサーはすべて交換。

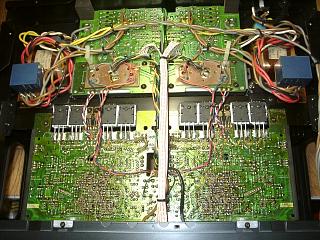

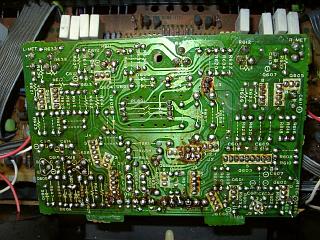

 半田もすべて修正します。



















 プロテクションリレー3個交換と半田の修正。

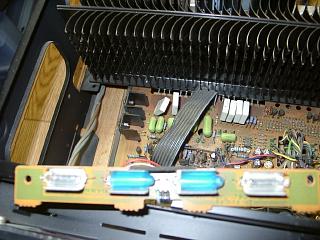

 Rチャンネルのメーター照明ランプ交換。

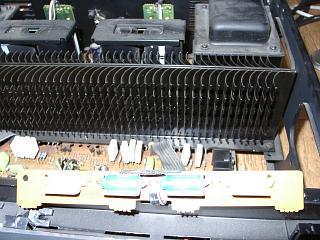

 Lチャンネルも同様に交換。



















 インジケータランプもすべて交換。

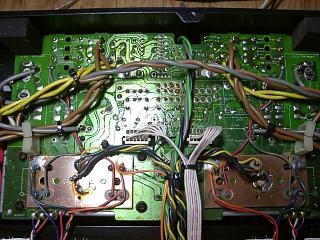

 メーター駆動基板のコンデンサー交換と半田の修正。



















 すべての部品交換が終了しました。

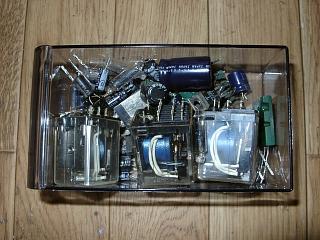

 交換部品です。



















 歪みの測定です。

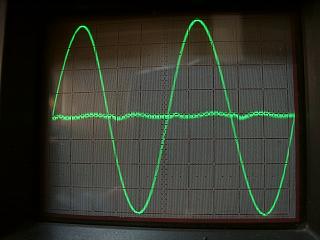

 Rチャンネルです。歪み補正VRで、歪みが最小になる様、調整します。

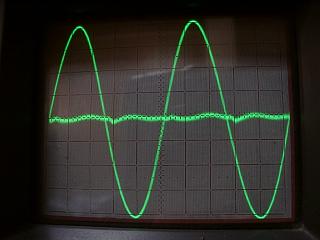

 Lチャンネルも同様に調整します。



















 エージングに入ります。

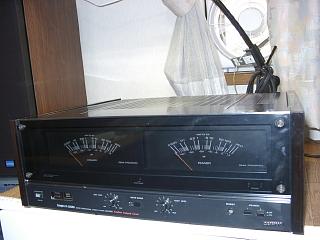

 プリアンプP−306RSとペアで試聴中。


















 修理完了です。
