M−22修理の様子

故障内容


プロテクト。

原因


 パワートランジスターのショート。抵抗断線。リレー不良。

処置

 オーバーホール作業。

修理期間


 2/17〜2/26

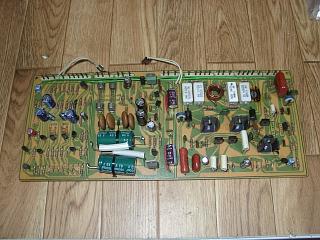

 エミッター抵抗が焼損しています。コンデンサーは交換の形跡あります
ので、このまま使用します。

 初段トランジスターも交換されている様です。

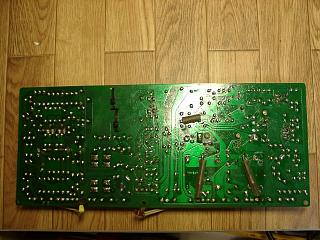

 半田もすべて修正。



















 エミッター抵抗は無誘導タイプに交換。パワートランジスター新品交換。

*キャンタイプトランジスターも低耐圧タイプは、まだ市場に残っています。

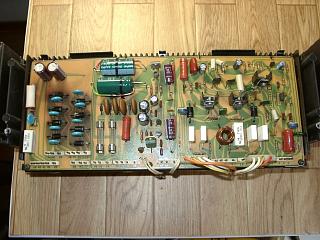

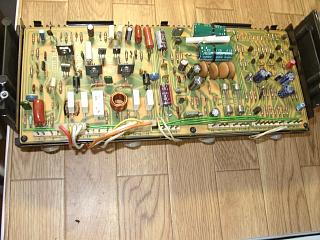

 右チャンネル基板も同様に抵抗交換と半田修正。ラッシュカレント防止
回路のコンデンサー交換。

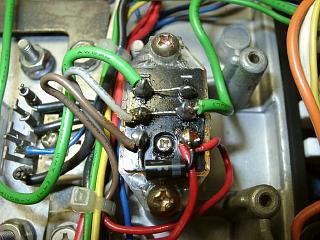

 リレーは接点腐食で使用不可なので、新品に交換。

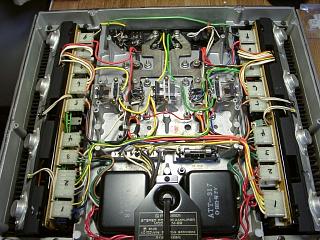

 すべての部品交換が終了しました。

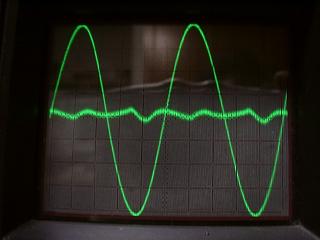

 Rの歪み波形です。classAアンプなので歪みも少ないです。

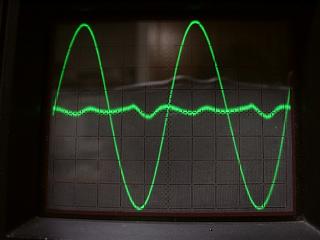

 L側の歪み波形です。こちらも綺麗です。



















 やはり終段に大電流を流しているclassAアンプの音質は最高ですね。

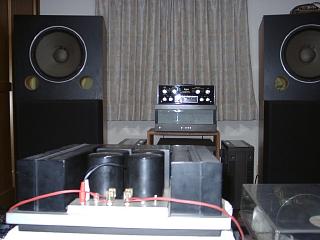

 エージングして完了です。
