LUXMAN プリメインアンプ LV−105u No.4 修理の様子

故障内容


音出ない。プロテクション作動。

原因


 半田割れ。部品劣化。接点接触不良。

処置

 オーバーホール修理。

修理期間

 2019年8月3日〜11日

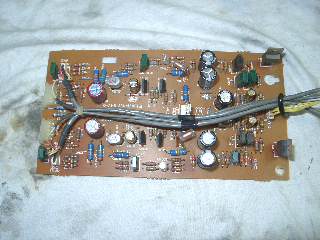

 プリドライブ基板の部品交換。

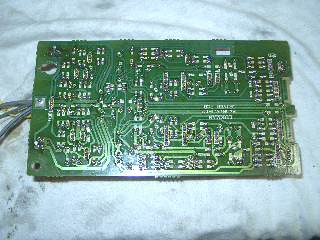

 半田の修正。

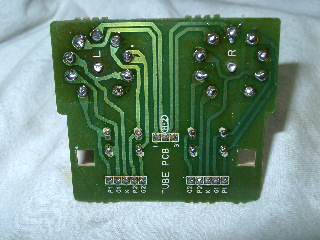

 真空管ソケット基板の半田修正。

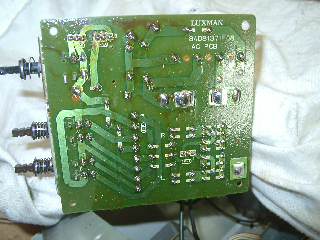

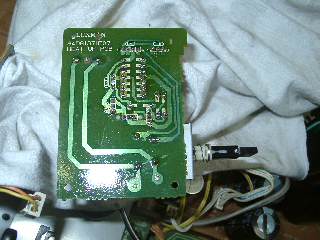

 プリヒート基板の半田修正。

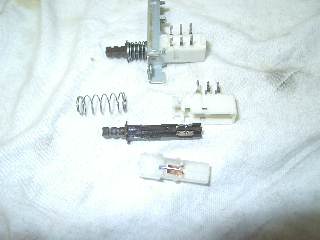

 スイッチ関係は、分解修理します。



















 半田の修正。

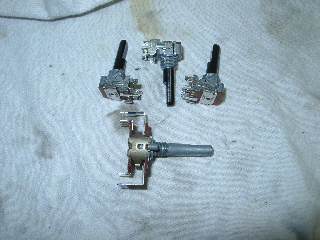

 ボリューム関係は基板から外し、念入りに洗浄修理します。

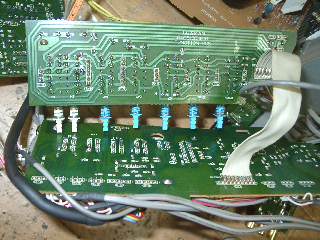

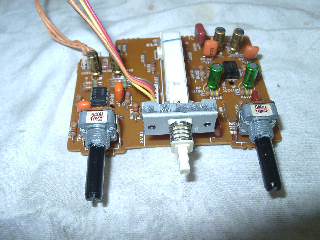

 トーン基板の部品交換と、修理の済んだスイッチ、ボリューム取付け。



















 半田の修正。

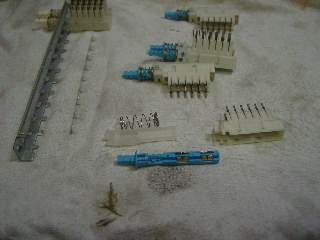

 セレクタースイッチの分解修理。

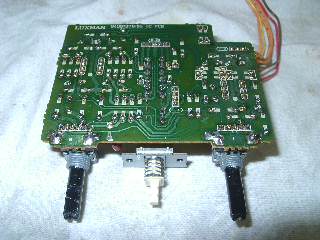

 修理の済んだスイッチ取付けと、半田の修正。

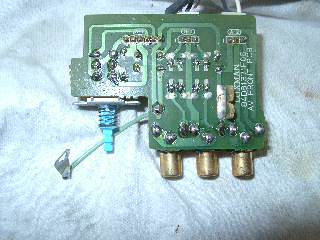

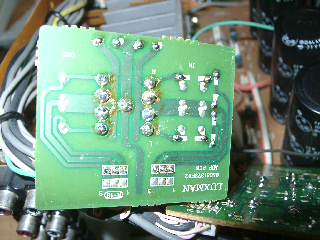

 端子基板の半田修正。

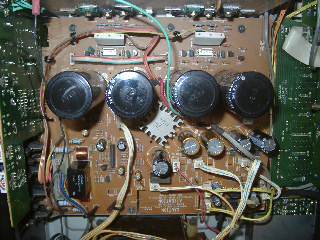

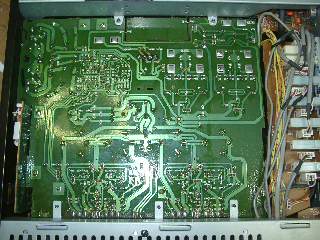

 メイン基板の部品交換。



















 半田の修正。



















 端子基板の半田修正。



















 端子基板の半田修正。

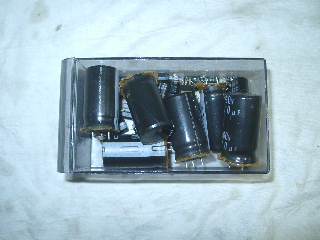

 交換部品です。

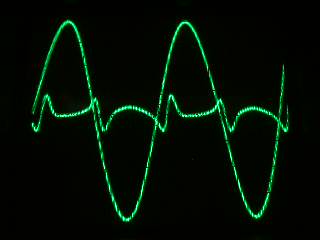

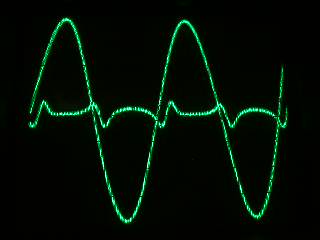

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。












 修理完了です。
