ＬＵＸＭＡＮ　プリメインアンプ　Ｌ−５８Ａ　Ｎｏ．３　修理の様子

故障内容

　音途切れ、歪み。

原因

　部品劣化、接点接触不良。

処置

　オーバーホール修理。

修理期間

　２０２１年６月２８日〜７月１日

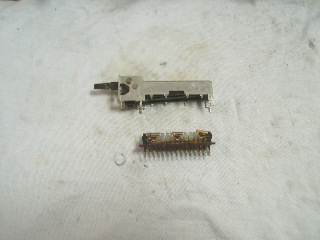

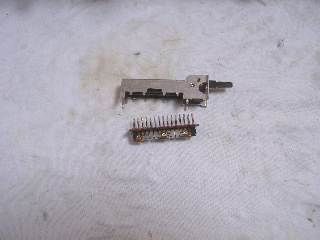

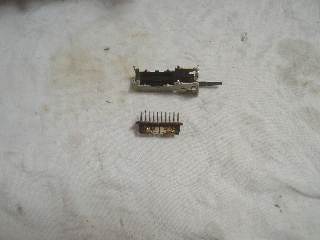

　スイッチ関係は全て分解修理します。

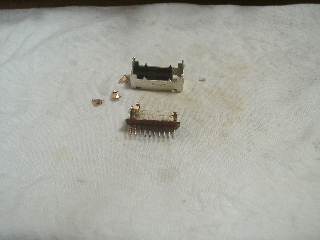

　トグルスイッチも全て分解修理します。

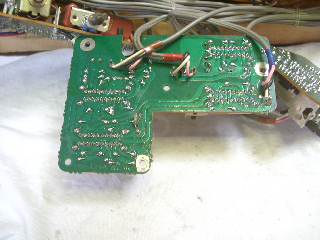

　修理の終了したスイッチ取り付けと、半田の修正。















































































　スイッチが多く使用されているモデルは、作業工数が多く掛かります。

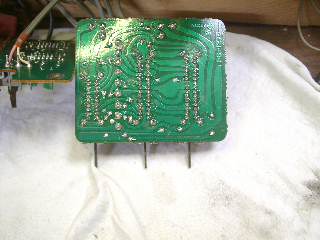

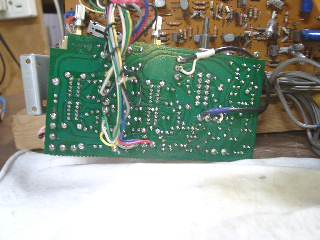

　修理の終了したスイッチ取り付けと、半田の修正。

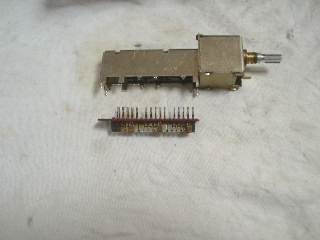

　ターンオーバースイッチの分解修理。







































　修理の終了したスイッチ取り付けと、半田の修正。

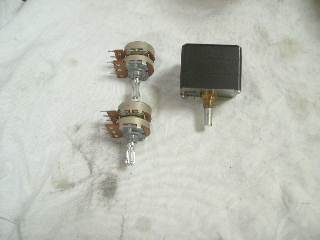

　ボリューム関係は洗浄修理します。

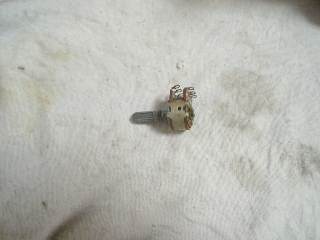

　バランスボリュームの洗浄修理。

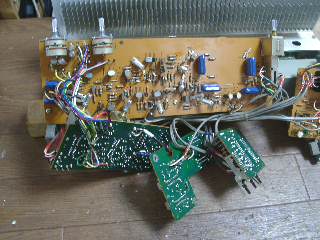

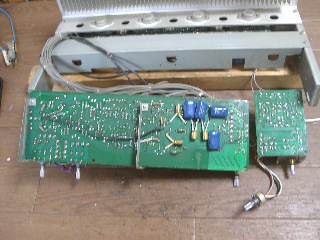

　トーン基板の部品交換と、修理の終了したスイッチ、ボリューム取り付け。



















　半田の修正。

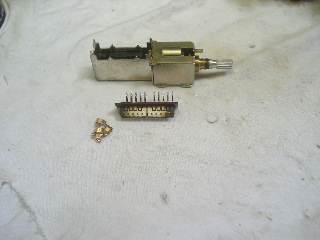

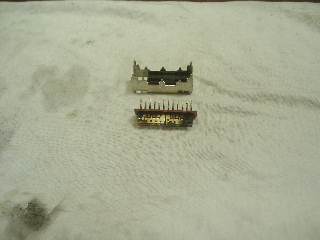

　スピーカーセレクタースイッチの分解修理。

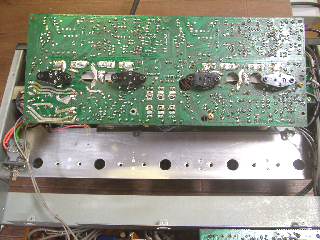

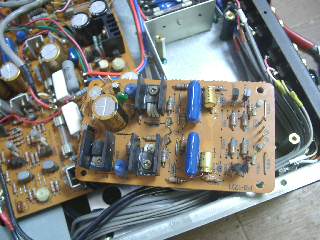

　パワー部の部品交換と、修理の終了したスイッチ取り付け。



















　半田の修正。

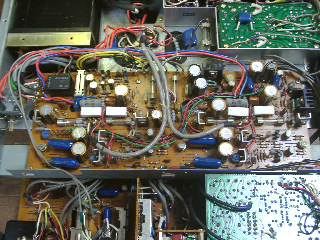

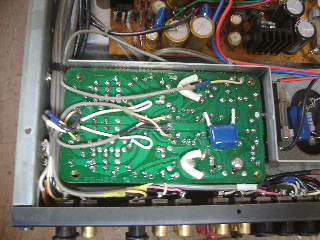

　ＨＡ基板の部品交換。



















　半田の修正。

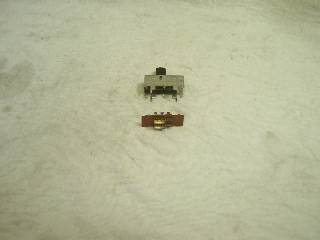

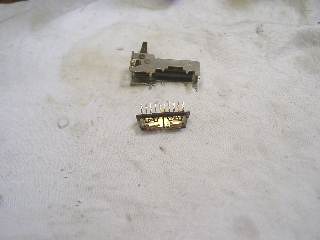

　スライドスイッチの分解修理。

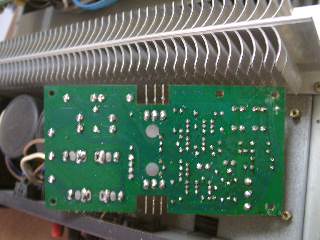

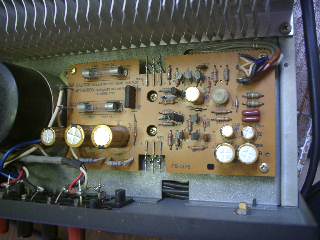

　電源基板の部品交換。



















　半田の修正。

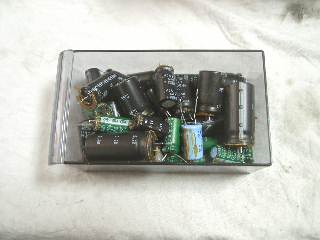

　交換部品です。

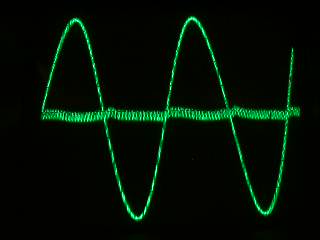

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

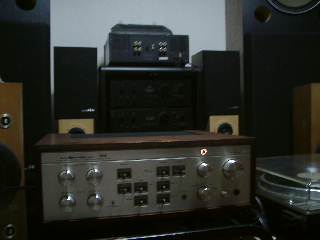

　試聴して完成です。












　修理完了です。

　
