L−309V 修理の様子

故障内容


ノイズ後、プロテクト。オーバーホールのご依頼。

原因


 コンデンサー、トランジスターの劣化。

処置

 コンデンサー、トランジスター交換。オーバーホール。SP端子台の改造。

修理期間

 2/8〜2/21

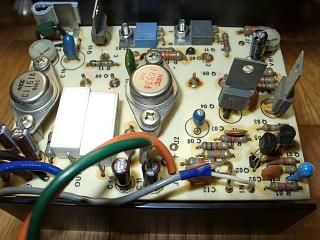

 パワーブロックのコンデンサー、トランジスター交換と半田修正。

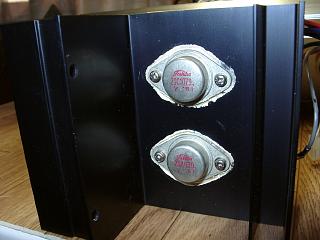

 キャンタイプトランジスターはオーナー様のご希望でそのまま使用。



















 キャンタイプトランジスターはそのまま。

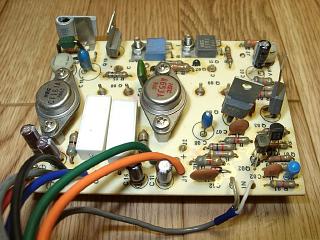

 片チャンネルのパワーブロックも同様に部品交換。

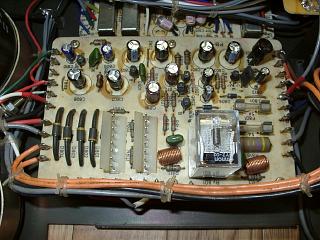

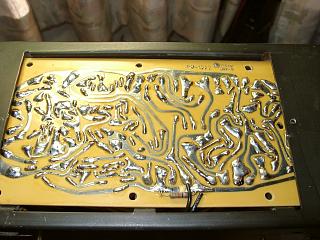

 電源及びプロテクター基板のコンデンサーとリレー交換。半田修正。

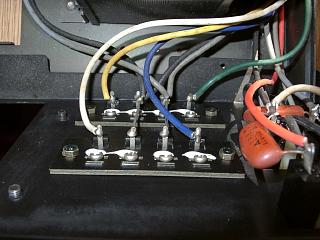

 スピーカーターミナルは、極細ケーブルしか使用出来ないタイプなので
高品位ケーブルや、バナナプラグの使用が可能な大型のターミナルへ交換
します。

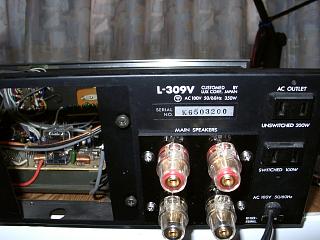

 台座を作成して、高級ターミナルへ交換。



















 Phono EQのコンデンサー交換と半田の修正。

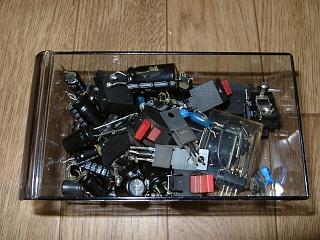

 交換部品。



















 部品交換終了しました。

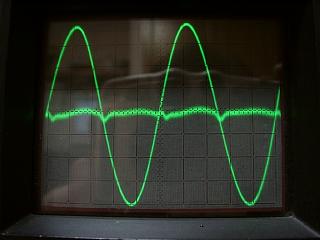

 Lチャンネルの歪み波形です。



















 Rチャンネルの歪み波形です。

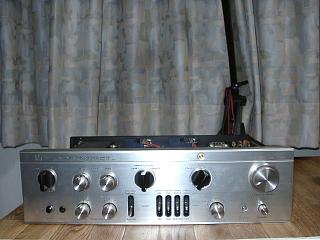

 エージング中。


















修理完了です。
